PT1-Glied Wendetangente



Andre589
Forum-Anfänger

Forum-Anfänger


Beiträge: 28
Anmeldedatum: 24.09.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.12.2016, 13:47     Titel: PT1-Glied Wendetangente
  Antworten mit Zitat
Hallo Leute,

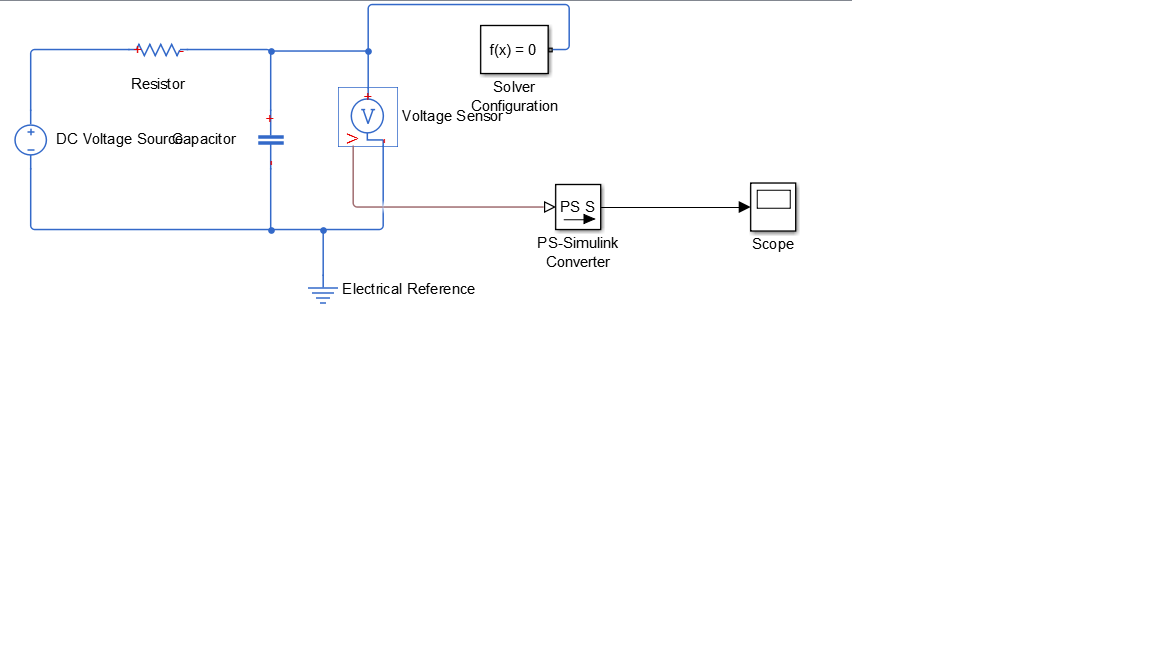

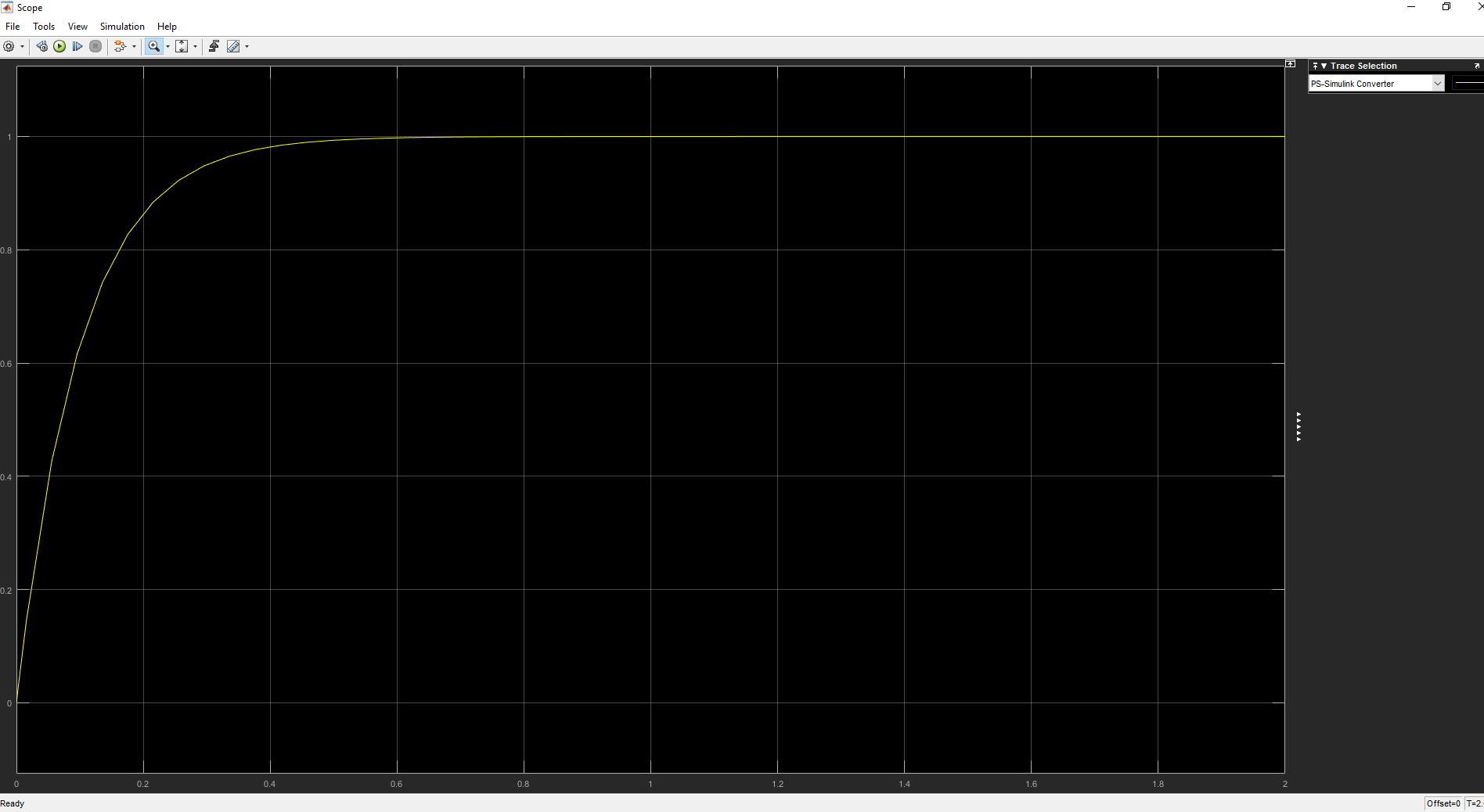

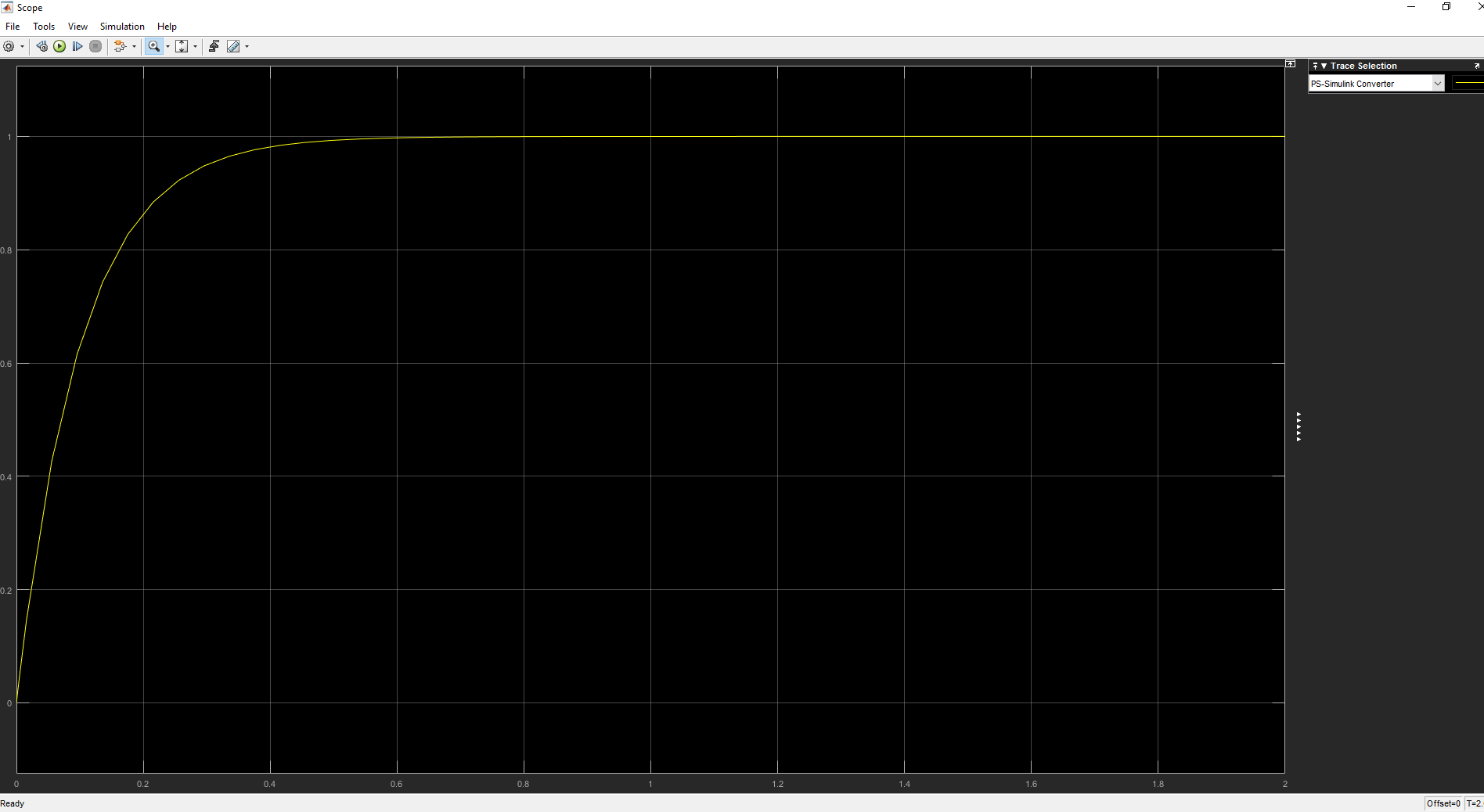

ich habe in Simulink ein PT-1 Glied erstellt und wollte mal nachfragen ob man sich beim Scope die Wendetangente einzeichnen kann um dann die Parameter aus der Sprungantwort zu bestimmen. Aufbau und Scope siehe Anhang.


Gruß,

Andre

 Beschreibung:

Download
 Dateiname:  Scope1.png
 Dateigröße:  43.24 KB
 Heruntergeladen:  131 mal
 Beschreibung:

Download
 Dateiname:  PT1.png
 Dateigröße:  17.45 KB
 Heruntergeladen:  160 mal
Private Nachricht senden Benutzer-Profile anzeigen


Andreas Goser
Forum-Meister

Forum-Meister


Beiträge: 3.537
Anmeldedatum: 04.12.08
Wohnort: Ismaning
Version: 1.0
     Beitrag Verfasst am: 07.12.2016, 15:11     Titel:
  Antworten mit Zitat
Zitat:
beim Scope die Wendetangente einzeichnen kann


Das Scope zeigt die Daten an die man reinschickt... Aber man kann natürlich über ein Postprocessing alle Berechnungen anstellen die man für eine Wendetangente braucht und einen kombinierten Plot erstellen.

Andreas
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

Andre589
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 28
Anmeldedatum: 24.09.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.12.2016, 15:22     Titel:
  Antworten mit Zitat
Also hab ich so über Simulink selber jetzt keine möglichkeit die Wendetangente für das PT1 Glied einzuzeichnen.

Danke schonmal für den Hinweis
Private Nachricht senden Benutzer-Profile anzeigen

Andreas Goser
Forum-Meister

Forum-Meister


Beiträge: 3.537
Anmeldedatum: 04.12.08
Wohnort: Ismaning
Version: 1.0
     Beitrag Verfasst am: 07.12.2016, 16:19     Titel:
  Antworten mit Zitat
Nun, wenn ich "Wendetangente" richtig interpretiere, dann geht diese durch den Wendepunkt. Und den kriegt man durch zweifaches Ableiten. Das kann man in Simulink sehr einfach machen. Aber dann fängt der Spass ja erst an. Es muss ja immer wieder neu beurteilt werden, ob die zweite Ableitung Null ist. Kann man aber auch umsetzen. Nur aus dem immer wieder neu ermitteln Punkt eine Gerade zu berechnen und immer wieder neu einzuzeichnen wäre mit etwas Klimmzügen verbunden.

Andreas
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

Spilo
Forum-Anfänger

Forum-Anfänger


Beiträge: 17
Anmeldedatum: 24.10.17
Wohnort: ---
Version: R2016a/b und R2017a
     Beitrag Verfasst am: 24.10.2017, 18:18     Titel:
  Antworten mit Zitat
Dann schließe ich mich dem "Themenstarter" an und hole die Idee aus den verjährten Gedanken heraus Smile
Ich überlege , schon seit paar Tagen, wie ich die Wendetangente ermitteln soll, nachdem ich mir die Daten der Sprungantwort aufs Worksplace lade.
Vlt. hat der eine oder andere noch ein paar Ansätze. Wie es mathematisch abzulaufen hat ist mir klar nur rein programmtechnisch NULL plan Smile))

Gruß
Spilo
Private Nachricht senden Benutzer-Profile anzeigen

AKNOT
Forum-Century

Forum-Century


Beiträge: 125
Anmeldedatum: 12.10.11
Wohnort: Bochum
Version: R2018a
     Beitrag Verfasst am: 25.10.2017, 08:35     Titel:
  Antworten mit Zitat
Hi,

für die appr. Berechnung der Ableitung empfiehlt sich diff . Damit Stelle und Steigung der Tangente bestimmen und plotten.

Wenn konkrete Probleme auftreten, nochmal melden.


Gruß
Private Nachricht senden Benutzer-Profile anzeigen

Epfi
Forum-Meister

Forum-Meister



Beiträge: 1.132
Anmeldedatum: 08.01.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.10.2017, 21:01     Titel:
  Antworten mit Zitat
Die Sprungantwort eines PT1 ändert ihre Krümmungsrichtung nicht, hat also keinen Wendepunkt und natürlich auch keine Tangente durch diesen nicht vorhandenen Punkt.

Um die Zeitkonstante eines PT1 zu ermitteln, brauchst Du die Tangente an die Sprungantwort durch den Sprungzeitpunkt und den Zeitpunkt, wo die Tangente den stationären Endwert schneidet.

Es kann aber durchaus auch sinnvoll sein, dass man guckt, an welcher Stelle die Sprungantwort auf (1- 1/e = 63%) angestiegen ist. Das mit der Tangente ist ziemlich empfindlich, weil man dafür ableiten muss...
Private Nachricht senden Benutzer-Profile anzeigen
