Punkte aus Bild in Matlab-Koordinaten umrechnen



polo6n
Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 02.06.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.06.2009, 10:47     Titel: Punkte aus Bild in Matlab-Koordinaten umrechnen
  Antworten mit Zitat
Hallo,
habe folgendes Problem:
Habe ein Bild in Matlab eingelesen und darin Punkte eingelesen.
Jetzt will ich die Punkte in ein anderes Diagramm übertragen, jedoch muss ich die Punkte irgendwie von Pixel-Koordinaten in Numerische Koordinaten umrechnen. Hab leider keine Ahnung wie das gehen soll.

Bitte um Hilfe!!!
Private Nachricht senden Benutzer-Profile anzeigen


Andreas Goser
Forum-Meister

Forum-Meister


Beiträge: 3.654
Anmeldedatum: 04.12.08
Wohnort: Ismaning
Version: 1.0
     Beitrag Verfasst am: 25.06.2009, 12:24     Titel:
  Antworten mit Zitat
Bild? Punkte? Diagramm? Ich verstehe nur Bahnhof. Ein Bild in MATLAB ==mxn Pixel mit Grauwerten oder Farbe- Was sind dann die "eingelesenen Punkte"?

Andreas
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

polo6n
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 02.06.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.06.2009, 07:31     Titel:
  Antworten mit Zitat
Das ist mein Programm und das Diagramm:
code
clc
clear
close all

scrsz = get(0,'ScreenSize'); %aktuelle Bildschirmgröße,wird auf jedem pc aktualisiert


figure('Resize','off','Position',[50 50 scrsz(3)*0.9 scrsz(4)*0.8]);

%---------------------2. Pflichtübung------------------------

%Bild einlesen und darstellen

bild=imread('Verbrauchskennlinie.jpg','jpeg');

image(bild);

axis off;
hold on;


%X-Achse Skalierung festlegen
xmin_xmax_pix=ginput(2);

promptx={'x-Min:','x-Max:'};

dlg_titelx='x-Achse';

num_lines=1;

defx={'1000','6000'};

xmin_xmax=inputdlg(promptx,dlg_titelx,num_lines,defx);

xmin=str2num(xmin_xmax{1});
xmax=str2num(xmin_xmax{2});


%Y-Achse Skalierung festlegen
ymin_ymax_pix=ginput(2);

prompty={'y-Min:','y-Max:'};

dlg_titely='y-Achse';

defy={'0','1.2'}

ymin_ymax=inputdlg(prompty,dlg_titely,num_lines,defy);

ymin=str2num(ymin_ymax{1});
ymax=str2num(ymin_ymax{2});


%Punkte in Diagramm bestimmen
xy=[];

maus_but=1


while maus_but==1
[xi,yi,maus_but]=ginput(1);
xy=[xy,[xi;yi]];
plot(xi,yi,'r*')

end

%Eingabe ob Spline geschlossen oder offen
maus_but=questdlg('Soll die Spline-Kurve geschlossen sein?','Spline-Typ','ja','nein','default')

kontrlja=strcmp(maus_but,'ja');
kontrlnein=strcmp(maus_but,'nein');
if kontrlja
xy=[xy,[xy(1,1);xy(2,1)]];
end

x=[];
y=[];


n=length(xy);
for i=1:1:n

x=[x,[xy(1,i)]];
y=[y,[xy(2,i)]];

end

if kontrlja
fnplt(cscvn(xy), 'g',1.5);

else
xx=x(1):0.25:x(n);
yy=spline(x,y,xx);
plot(xx,yy,'b')
end

%Aufforderung weitere Punkte zu bestimmen für einen zweiten Spline
if kontrlja
uiwait(msgbox('Punkte bestimmen für offenen Spline','2. Pflichtübung'));
else
uiwait(msgbox('Punkte bestimmen für geschlossenen Spline','2. Pflichtübung'));
end


%Punkte bestimmen
ab=[]

maus_but=1

while maus_but==1
[ai,bi,maus_but]=ginput(1);
ab=[ab,[ai;bi]];
plot(ai,bi,'r+')
end



if kontrlnein
ab=[ab,[ab(1,1);ab(2,1)]];
end


a=[];
b=[];


n=length(ab);
for i=1:1:n

a=[a,[ab(1,i)]];
b=[b,[ab(2,i)]];

end

%Plotten des Splines
if kontrlnein
fnplt(cscvn(ab), 'g',1.5);

else
aa=x(1):0.25:a(n);
bb=spline(a,b,aa);
plot(aa,bb,'b')
end

Bild 4.png
 Beschreibung:

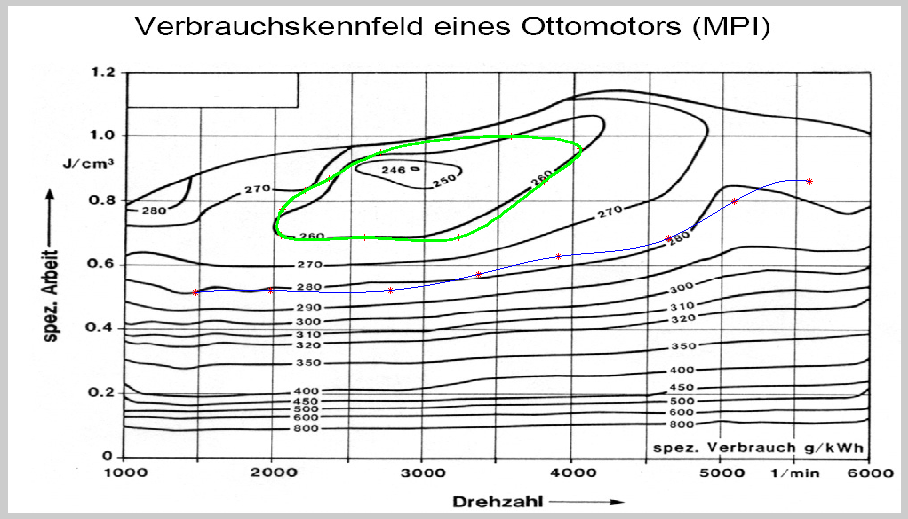

Das sind die zwei Kurven, die jetzt in eine neue Figure übertragen werden sollen

Download
 Dateiname:  Bild 4.png
 Dateigröße:  306.25 KB
 Heruntergeladen:  1287 mal
Private Nachricht senden Benutzer-Profile anzeigen
