Verfasst am: 09.08.2020, 14:40 Titel: Punkte manuel in Plot einfügen oder löschen

Hallo zusammen,
ich hänge mal wieder an einem Problem und hoffe einer von euch hat vielleicht eine Lösung Idee, wenn es überhaupt eine gibt Smile

Ich fange mal ganz von vorne an...

Ich habe Koordinatenverläufe von Beinen beim menschlichen Gang. Über verschiedenen Rountinen habe ich recht zuverlässig die Punkte berechen können, an dem die Ferse auf dem Boden aufkommt und die Zehen den Bode verlassen. Doch leider schleicht sich (je nach Aufnahme Qualität der Koordinaten) fehlerhafte Punkte ein oder Punkte werden nicht erkannt.

Kennt ihr eine Möglichkeit in einen Plot nachträglich Punkte per Mausklick einzufügen und die dann auch in der Fortführenden Rechnug nutzen zu können? Ebenfalls besteht die Möglichkeit Punkte per Mausklick zu löschen, dass diese für die weitere Rechnung nicht mehr zur Verfügung stehen?

ich habe euch mal zwei Beispiele mitgebracht...

grundsätzliche Erklärung zu den Bildern. Die durchgezogene Linie stellt den Verlauf der Ferse beim gehen da (oben links, unten rechts) und die gestrichelte Linie den Verlauf der Zehen (oben links, unten rechts).

die Kreise zeigen den Punkt, an dem die Ferse den Boden berüht und das Sternchen den Zeitpunkt, an dem die Zehen den Boden verlassen.

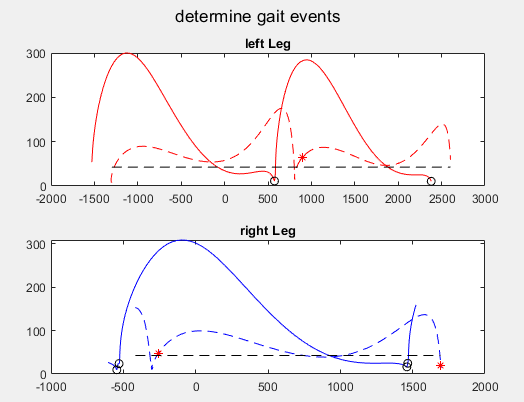

BILD 1:
mir fehlt beim oberen Bild (links) ein Sternchen direkt am Anfang, dass ich gerne manuell setzen würde

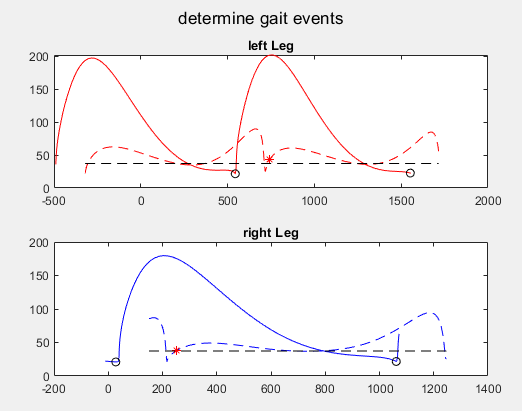

BILD 2:
im unteren Bild (rechts) habe ich zu viele Punkte, an dem die Ferse aufsetzt. Jeweils ein Punkt am Anfang als auch am Ende müssen gelöscht werden

soo ich hoffe ih habe es detail getreu erklärt und einer hat einen Rat Smile

Danke schonmal im vorraus!


Beschreibung:

grundsätzliche Erklärung zu den Bildern. Die durchgezogene Linie stellt den Verlauf der Ferse beim gehen da (oben links, unten rechts) und die gestrichelte Linie den Verlauf der Zehen (oben links, unten rechts).

die Kreise zeigen den Punkt, an dem die

Download

Dateiname:


Dateigröße:

16.93 KB

Heruntergeladen:

192 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

17.29 KB

Heruntergeladen:

172 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 09.08.2020, 16:39 Titel:

Hallo,

mit ginput kannst du die Koordinaten eines Klicks abfragen. Dann müsstest du "passend reagieren". Es kann sein, dass es leichter ist, den Anwender zunächst nach zu entfernenden und dann nach zu ergänzenden Punkten zu fragen.

Die sauberste Lösung wäre meines Erachtens, das automatisiert zu verarbeiten, indem beispielsweise die Punkte, in denen die Ferse aufsetzt, nicht zu nah beieinander sein dürfen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JP2020

Themenstarter

Forum-Anfänger


	Beiträge: 36

	Anmeldedatum: 18.03.20

	Wohnort: ---

	Version: ---

Verfasst am: 10.08.2020, 21:47 Titel:

Herzlichen Dank Harald, hat super funktioniert Smile

JP2020

Themenstarter

Forum-Anfänger


	Beiträge: 36

	Anmeldedatum: 18.03.20

	Wohnort: ---

	Version: ---

Verfasst am: 19.08.2020, 22:22 Titel:

ich hatte das ausprobiert und für normale Plots hat das eigentlich ganz gut funktioniert.. dann kam mein Problem, dass ich ginput wohl nicht im App designer funktioniert, weil man nicht sagen kann, auf welchen schon vorhandenen Graphen es zugreifen soll. Durch zufall bin ich online auf die Toolbox ginput for Gui gestoßen, wo man mit dem Befehl ginputax direkt auf die axen zugreifen kann.

Jetzt hat sich bei mir ein neues Problem aufgetan, an das ich noch nicht gedacht habe aber vielleicht habt ihr eine Lösung.

Wenn ich mit ginput/ ginputax einen Punkt auswähle und nachher mit find versuche den index der x und y Koordinaten zu finden, geht das leider nicht. Da ich meistens genau einen "interpolierten" Raum zwischen Zwei Punkten anklicke. Habt ihr eine Idee, wie man es einstellt, das an mit ginput/ ginputax nur die "wirklichen" Datenpunkte auswählen kann?

Oder habt ihr zufällig noch eine andere Idee?

Beste Grüße

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 20.08.2020, 09:02 Titel:

Hallo,

ich würde den nächsten Datenpunkt zum ausgewählten Punkt finden:

Code:

[x, y] = ginput(1);
[~, pos] = min( (x-xdata).^2 + (y-ydata).^2 );

Funktion ohne Link?

Alternativ könnte man den ausgewählten Punkt vor oder nach dem nächsten Datenpunkt einfügen, je nachdem ob der vorherige oder der nächste Punkt näher ist.

Bitte den Status aktuell halten. Bei beantworteten Themen schaut u.U. niemand mehr nach Zusatzfragen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JP2020

Themenstarter

Forum-Anfänger


	Beiträge: 36

	Anmeldedatum: 18.03.20

	Wohnort: ---

	Version: ---

Verfasst am: 20.08.2020, 18:56 Titel:

danke Harald, aber wie gesagt funktioniert ginput scheinbar nicht im Kombination mit dem App Designer, da er immer ein neues Datenfenster öffnet. Deswegen suche ich nach einer Alternative... vielleicht wo man nicht irgendeinen Koordinatenpunkt auswählt, sondern genau einen Datenpunkt.

Ähnlich wie wenn man mit dem Mauscursor über den Plot geht und dann kriegt man die Datenpunkte ja auch angezeigt und kann die Anklicken. Ich habe da einiges gefunden mit CurrenPoint wie z..

Code:

axes_handle = gca
pt = get(axes_handle, 'CurrentPoint')

Funktion ohne Link?

macht das Sinn damit zu arbeiten?

kurz gesagt:
Ich habe in Matlab App Designer zwei Graphen, einmal mit den Daten Linker Fuß und einmal mit den Daten des rechten Fußes. Ich möchte Datenpunkte, die meine Programmierung nicht erkannt hat, durch Mausklick hinzufügen.

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 20.08.2020, 21:12 Titel:

Hallo,

ich hatte dich so verstanden, dass die Problematik mit App Designer durch ginputax (ich vermute, den File Exchange - Eintrag?) gelöst ist. Meinen Vorschlag könntest du ja entsprechend auch mit ginputax umsetzen.

Falls nicht, ist der CurrentPoint-Ansatz sicher auch einen Versuch wert. Ob das allerdings mit App Designer funktioniert, weiß ich nicht.

Für mich klingt das hier nach dem, was du suchst:
https://www.mathworks.com/matlabcen.....ondownfcn-in-app-designer

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JP2020

Themenstarter

Forum-Anfänger


	Beiträge: 36

	Anmeldedatum: 18.03.20

	Wohnort: ---

	Version: ---

Verfasst am: 21.08.2020, 15:12 Titel:

Danke Harald,
ja ich dachte auch das ich das ginput Problem gelöst hätte, war aber nicht so.
Danke für deinen anderen Tip, habe eine Lösung gefunden Smile

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 21.08.2020, 15:59 Titel:

Hallo,

Zitat:

habe eine Lösung gefunden

Sehr schön. :)
Vor allem für andere, die später vielleicht hierauf stoßen, bitte auch dazu schreiben, was die Lösung ist.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JP2020

Themenstarter

Forum-Anfänger


	Beiträge: 36

	Anmeldedatum: 18.03.20

	Wohnort: ---

	Version: ---

Verfasst am: 07.09.2020, 15:08 Titel:

sorry, dass ich erst so spät antworte. Hatte ein paar Probleme mit dem Internet...

wie folgt habe ich das Problem gelöst:

Ich habe als Toolpacket GINPUT FOR UIAXES gedownloaded und damit kann man GIPUT in UIAXES nutzen und dann habe ich dein VOrschlag genutzt.

Beste Grüße Jana
