Verfasst am: 26.06.2013, 10:27 Titel: Punkte mehrerer Subplots in Schleife verbinden

Hallo zusammen,

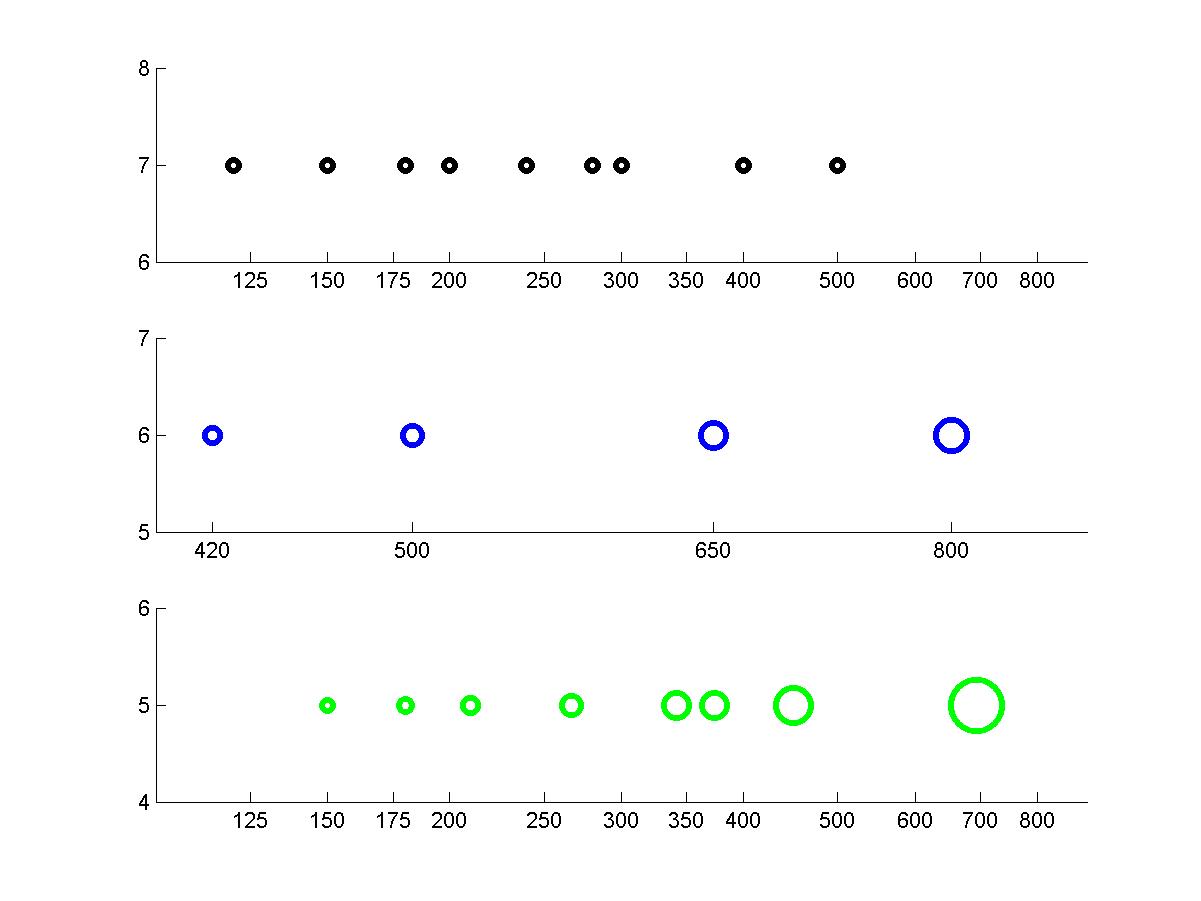

mit dem folgenden Code erstelle ich in einer Schleife eine Reihe von Grafiken, bei denen mit jedem Schleifendurchlauf ein neuer Datensatz aus der Matrix hinzugefügt wird. Die Bilder werden im Anschluss für eine Präsentation benötigt. Ich plotte die Daten in verschiedenen Subplots, um die x-Achsenskalierung jeweils anpassen zu können.

Code:

clear
clc

A=xlsread('GP4'); %gesamte Excel-Liste laden
for i=1:length(A(:,1))
if A(i,41)==1
B(i,:)=A(i,:); %erstellt eine neue Matrix mit den gewünschten Datensätzen
end
end
B(all(B==0,2),:)=[];%entfernt alle leeren Zeilen von B

figure(2)

hold on
grid off
set(gcf,'Units','pixels','Position',[100 100 1200 800]) %Position und Größe der angezeigten Grafik auf dem Bildschirm

for i=1:length(B(:,1))

subplot(3,1,1,'position',[0.3 0.3 0.1 0.1])
set(subplot(3,1,1),'YTick',[ 6 7 8], 'XTick', [125, 150, 175 200, 250, 300, 350, 400, 500, 600, 700, 800], 'XScale', 'log'); %Achsenbeschriftung
axis([100 900 6 8]);
h1=semilogx(10*B(i,1),7,'o','LineWidth',3,'MarkerEdgeColor','k');
box off
hold on

subplot(3,1,2,'position',[.2 .1 .1 .1])
set(subplot(3,1,2),'YTick',[5 6 7], 'XTick', [420, 500, 650, 800, 960], 'XScale', 'log'); %Achsenbeschriftung
axis([400 900 5 7]);
h2=semilogx(B(i,43),6,'o','LineWidth',3,'MarkerEdgeColor','b','MarkerSize',0.02*B(i,43));
box off
hold on

subplot(3,1,3,'position',[0.1 0.3 0.1 0.1])
set(subplot(3,1,3),'YTick',[4 5 6], 'XTick', [125, 150, 175 200, 250, 300, 350, 400, 500, 600, 700, 800], 'XScale', 'log'); %Achsenbeschriftung
axis([100 900 4 6]);
h3=semilogx(B(i,22),5,'o', 'LineWidth',3,'MarkerEdgeColor','g','MarkerSize',0.02*B(i,20));
box off
hold on

print(['Test',num2str(i)],'-djpeg','-r150'); %speichert pro Schleifendurchlauf ein Bild im aktuellen Verzeichniss

end

Funktion ohne Link?

Mein Problem ist nun, dass ich jeweils die einzelnen Datensätze eines Schleifendurchlaufes (also einer Matrix Zeile) mit einer Linie verbinden muss, damit die zusammengehörigen Punkte sofort zu erkennen sind.

Ich habe vergeblich versucht diesen Beitrag: http://www.gomatlab.de/2-punkte-in-.....ght,punkte+verbinden.html in meine Schleife einzuarbeiten. Bin aber kläglich gescheitert.
Habe deshalb auch den dafür verwendeten Code hier nicht extra eingefügt.

Hat jemand vielleicht eine Idee, wie ich diese Verbindungslinien in der Schleife integrieren kann, so dass sie in den jeweiligen Bildern integriert sind?

Vielen Dank
Holger


Beschreibung:

Download

Dateiname:


Dateigröße:

48.7 KB

Heruntergeladen:

425 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 26.06.2013, 10:59 Titel: Re: Punkte mehrerer Subplots in Schleife verbinden

Hallo Holgi,

Vielleicht kannst Du einfach in:

Code:

h3=semilogx(B(i,22),5,'o', 'LineWidth',3,'MarkerEdgeColor','g','MarkerSize',0.02*B(i,20));

Funktion ohne Link?

"B(i,22)" durch "B(1:i,22)" ersetzen. Eventuell benötigst Du auch "-o" statt "o" als LineStyle.

Gruß, Jan

Holgi

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 26.06.2013, 12:04 Titel:

Hallo Jan,

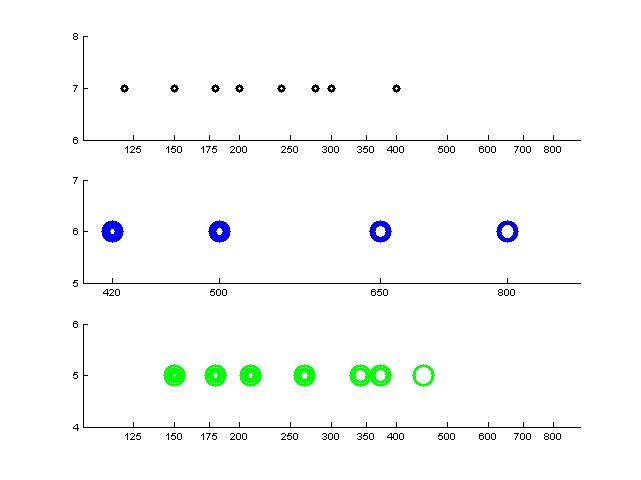

wenn ich deine Anmerkungen einpflege, dann wird der Rand der Kreise einfach nur dicker,wenn mehrere Kreise an der selbe Stelle liegen.(Warum ist mir auch noch nicht ganz schlüssig^^) siehe Bild 1

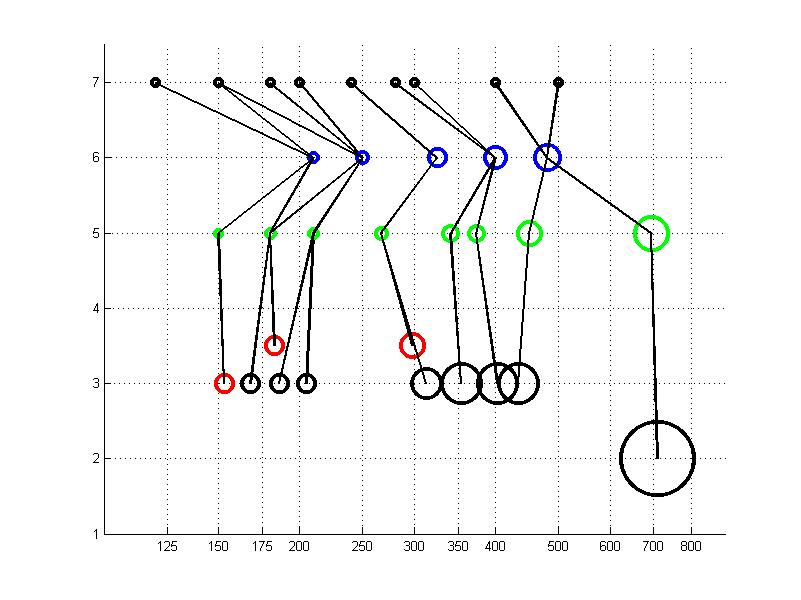

Um es nochmal zu verdeutlichen, was ich eigentlich erreichen möchte habe ich das 2. Bild nochmal angehängt. Es beinhaltet die gewünschten vertikalen Verbindungslinien, allerdings ist diese Grafik aus einem Plot entstanden und ich brauche die diversen Subplots.

Ist es nun verständlicher, wo mein Problem liegt?
Danke

Holger


Beschreibung:

Download

Dateiname:


Dateigröße:

20.55 KB

Heruntergeladen:

484 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

65.69 KB

Heruntergeladen:

481 mal
