Verfasst am: 20.06.2013, 20:26 Titel: quadratischer loglog Plot mit fixer Grösse

Hallo

Ich möchte einen quadratischen doppellogaritmischen Plot mit fixer Grösse erstellen.

Dies habe ich mit folgendem Code versucht:

Code:

figure(2)
set(0,'DefaultAxesFontName','Times New Roman');
figw = 8;
figh = 8;
set(gcf,'Units','centimeters','Position',[15 10 figw figh])

axes('XMinorTick','on','YMinorTick','on','FontSize',10,'FontName','Times New Roman')
hold on
loglog(x,y,'-o','linewidth',1.5)
axw = 6.5;
axh = 6.5;
box on
set(gca,'Units','centimeters','Position',[1.05 1.05 axw axh])
set(gca,'FontName','Times New Roman','TickLength',2*get(gca,'TickLength'))

xlabel('$$ N \hspace{2mm} \rm{[-]} $$','Interpreter','latex','FontSize',10)
ylabel('$$ \sigma \hspace{2mm} \rm{[-]} $$','Interpreter','latex','FontSize',10)

Funktion ohne Link?

Nun habe ich das Problem, dass die Achsen nicht logarithmisch beschriftet sind.

Kann mir jemand erklären was an meinem Code falsch ist?

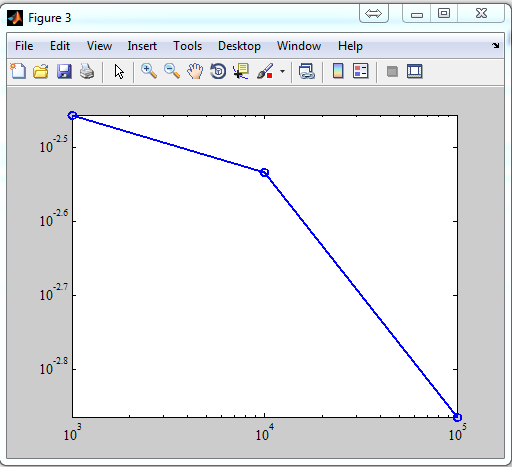

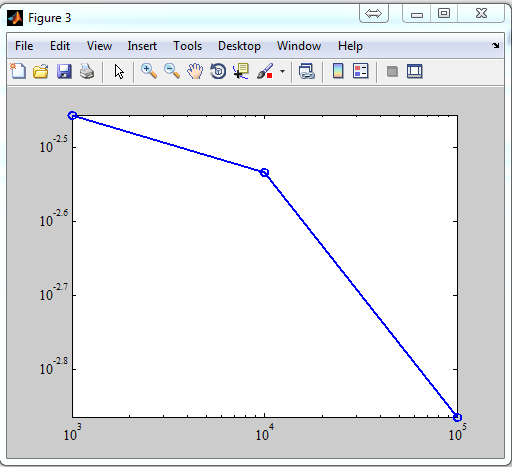

Beschreibung:

normaler loglog Plot, Achsen richtig, Grösse nicht fixiert

Download

Dateiname:


Dateigröße:

19.29 KB

Heruntergeladen:

518 mal

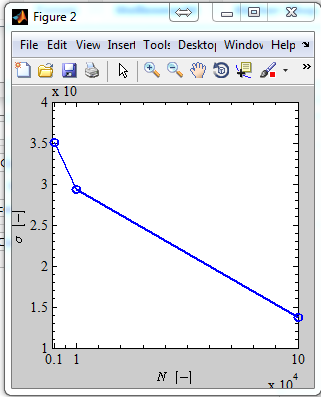

Beschreibung:

quadratischer loglog Plot, Achsen falsch

Download

Dateiname:


Dateigröße:

21.45 KB

Heruntergeladen:

534 mal

Paul_87

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 20.06.13

	Wohnort: Oz

	Version: ---

Verfasst am: 20.06.2013, 21:59 Titel:

Hallo,

du koenntest das ueber ein axis handle loesen.

Dein code ergaenzt du zum Beispiel durch:

Code:

ax =gca;

set(ax,'XScale','log');
set(ax,'YScale','log');

Funktion ohne Link?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 21.06.2013, 09:05 Titel: Re: quadratischer loglog Plot mit fixer Grösse

Hallo skewcrap,

Ich kann es gerade nicht selbst testen, vermute aber ein Umsortieren der Befehle könnte helfen:

Code:

axw = 6.5;
axh = 6.5;
AxesH = axes( ...
'Units','centimeters','Position',[1.05 1.05 axw axh]
'XMinorTick','on','YMinorTick','on', ...
'FontSize',10,'FontName','Times New Roman', ...
'XScale', 'log', 'YScale', 'log', ...
'Box', 'on', ...
'TickLength', 2 * get(0, 'DefaultAxesTickLength'), ...
'NextPlot', 'add'); % Statt "hold on"
loglog(x,y,'-o','linewidth',1.5)

Funktion ohne Link?

Gruß, Jan

skewcrap

Themenstarter

Forum-Anfänger


	Beiträge: 33

	Anmeldedatum: 22.03.13

	Wohnort: ---

	Version: ---

Verfasst am: 23.06.2013, 21:49 Titel:

Ja stimmt, der Fehler liegt beim hold on Befehl. Wenn ich diesen weglasse, dann funktionierts!
