quiver Pfeillänge 1 & Betrag als Farbfeld im Hintergrun


Äivchen

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.03.2013, 17:07     Titel: quiver Pfeillänge 1 & Betrag als Farbfeld im Hintergrun
  Antworten mit Zitat
Hallo,

ich möchte ein Geschwindigkeitsfeld Plotten. Das geht mit quiver auch ganz wunderbar, hier mal mein bisheriger code:
Code:

W=importdata('20130311_PIV_Aorta_PatientIX_Einlauf_txt1.txt', ' ');
x=W(:,1);
y=W(:,2);
u=W(:,3);
v=W(:,4);
quiver(x,y,u,v)
xlabel('mm');
ylabel('mm');

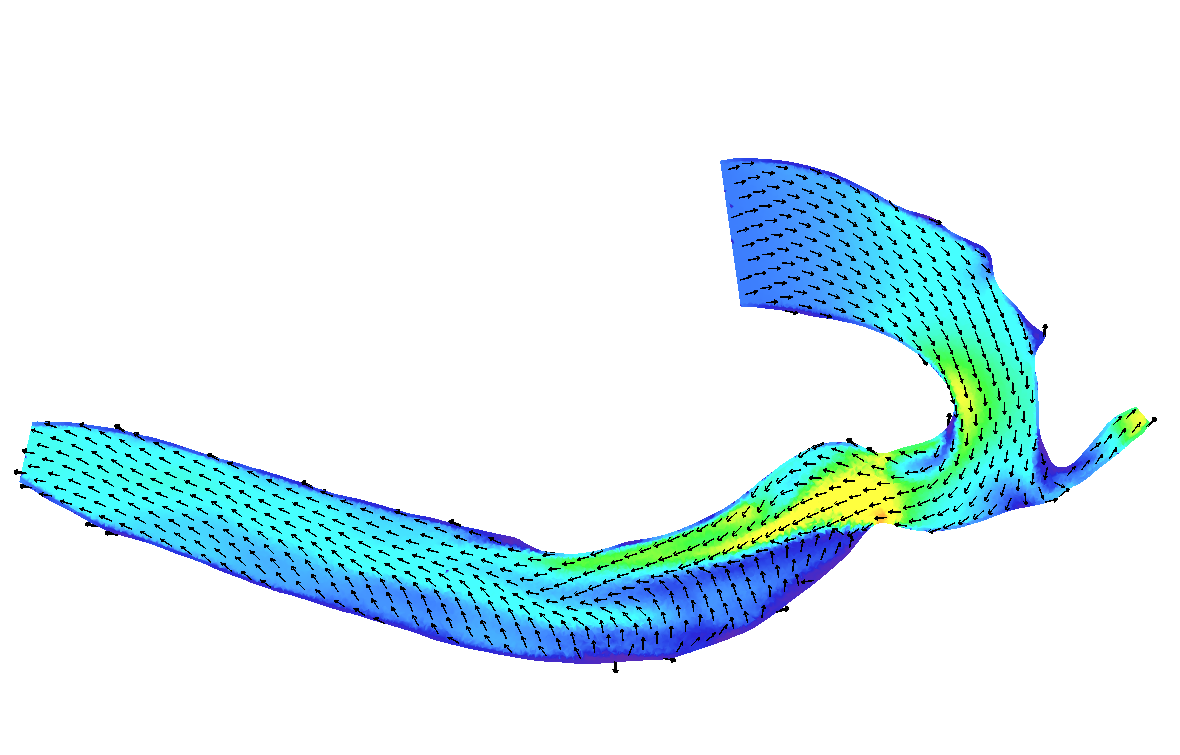

Nun möchte ich aber gerne, dass die Pfeile quasi nur die Bewegungseichtung angeben und deshalb alle gleichlang sind. Den Betrag der Geschwindigkeiten möchte ich über ein Farbfeld angeben. es soll quasi so ein ähnliches Bild wie im Anhang dabei herauskommen.
Hat jemand eine Idee wie ich das umsetzen kann?
Bitte ich brauch das für meine Bachelorarbeit und komm echt nicht weiter.
Danke schonmal

 Beschreibung:

Download
 Dateiname:  Vektorfeld_CFD.png
 Dateigröße:  172.7 KB
 Heruntergeladen:  591 mal


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 14.03.2013, 22:09     Titel:
  Antworten mit Zitat
Hallo,

wie soll der 3D-Eindruck aus dem Bild denn zustandekommen?

Ich könnte mir höchstens sowas vorstellen:
Code:
x = 1:10;
y = 1:10;
M = rand(10,10);
[Mx, My] = gradient(M);
Mlaenge = sqrt(Mx.^2 + My.^2);
Mx_normiert = Mx ./ Mlaenge;
My_normiert = My ./ Mlaenge;
imagesc(Mlaenge)
hold on
quiver(x,y,Mx_normiert,My_normiert, 'k')


Grüße,
Harald
