Verfasst am: 19.07.2019, 13:55 Titel: quiver Pfeilspitzen passen nicht zum Pfeil

Hallo,
ich habe mit der Annotation der folgenden Seite meinen Plot modifiziert.

https://stackoverflow.com/questions.....head-style-in-quiver-plot

mein code sieht dadurch wie folgt aus:

Code:

headWidth = 8;
headLength = 8;
LineLength = 0.8;

%some data

z=12; %Anzahl Raben bei Beute (liegt zwischen 5-20)
theta=1/40;
alphaR = 0.224; %Reproduktionrate ohne Wolf vom Elch
betaR = alphaR/23; %Sterberate durch Fraß
gammaR = 0.258; %Sterberate ohne Beute
deltaR = 0.000332; %Reproduktionsrate pro Beute

%some data
[x,y] = meshgrid(0:150:1500, 0:5:50);
u = x.*alphaR - betaR.*y.*x;
v = -gammaR.*y+((deltaR.*x.*y)/(1+theta.*z));

%quiver plots
figure(1);
hq = quiver(x,y,u,v); %get the handle of quiver

%get the data from regular quiver
U = hq.UData;
V = hq.VData;
X = hq.XData;
Y = hq.YData;

%right version (with annotation)
figure(2);
%hold on;
for ii = 1:length(X)
for ij = 1:length(Y)

headWidth = 5;
ah = annotation('arrow','headStyle','cback3','HeadLength',headLength,'HeadWidth',headWidth);
set(ah,'parent',gca);
set(ah,'position',[X(ii,ij) Y(ii,ij) LineLength*U(ii,ij) LineLength*V(ii,ij)]);

end
end
hold on;
plot((gammaR*(1+theta*z))/deltaR,alphaR/betaR,'Marker','*','Markersize',10,'Color','r');
%axis off;
ylim([0 50]);
xlim([0 1500]);
hold off;

Funktion ohne Link?

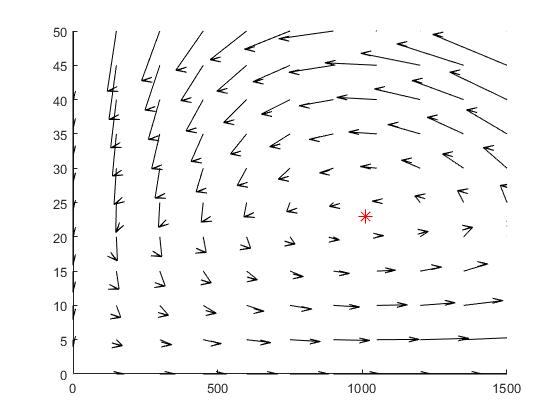

mein Problem ist nun, dass die Pfeilspitzen zwar die richtige Form und Größe haben, allerdings 'stecken' sie nicht richtig an der Pfeillinie. Das heißt sie zeigen nicht in die richtige Richtung. Dies ist bei einem Richtungsfeld natürlich ganz blöd und ich weiß nicht woran es liegt. Mit dem normalen quiver plot kann ich leider auch nichts anfangen, da sich die Pfeile dann überlappen und die Pfeilspitzen viel zu breit sind. Wenn ich die Pfeilspitzen dort kleiner stelle kann man sie nicht mehr als pfeil erkennen, da sie dann nicht mehr spitz genug sind und mehr wie ein 'T' aussehen.


Beschreibung:

Download

Dateiname:


Dateigröße:

24.88 KB

Heruntergeladen:

289 mal

Pfeile.fig

Beschreibung:

Download

Dateiname:

Pfeile.fig

Dateigröße:

66.31 KB

Heruntergeladen:

293 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.07.2019, 15:05 Titel:

Hallo,

unterschiedliche Skalierung der Achsen kann ein Problem sein -->

Code:

axis equal

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Amaya

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 05.05.19

	Wohnort: ---

	Version: ---

Verfasst am: 19.07.2019, 15:11 Titel:

dadurch werden meine Pfeile alle gleich lang und zeigen entweder nur nach rechts oder nur nach links Sad

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.07.2019, 16:23 Titel:

Hallo,

sind u und v richtig berechnet? Was ist die "richtige" Richtung? Stimmt die Richtung beim "normalen" quiver-Plot?

Die wahrgenommene Richtung hängt unmittelbar von der gewählten Skalierung auf der x- und auf der y-Achse ab.

Grüße,
Harald
