Verfasst am: 28.05.2018, 19:02 Titel: Quiver3 Plot hat kleinere Darstellung in GUI

Hallo,
ich habe einen quiver3 Plot, der soweit auch normal funktioniert, nur wird die Box deutlich kleiner dargestellt als die anderer Plotarten.

Code:

function pushbutton9_Callback(hObject, eventdata, handles)

cla(handles.axes1,'reset')

set(handles.axes1,'box','on')

axis(handles.axes1,'vis3d')
pbaspect(handles.axes1,[1 1 1])
grid(handles.axes1,'on');
xtickformat(handles.axes1,'%g mm')
ytickformat(handles.axes1,'%g mm')
ztickformat(handles.axes1,'%g mm')
az = get(handles.slider1,'Value');
el = get(handles.slider2,'Value');
view(handles.axes1,az,el)

wait = waitbar(0, 'Messdaten werden geladen');

load('SortedMessdataBField.mat','X', 'Y', 'Z', 'Bx', 'By', 'Bz', 'map');

Xmin = str2num(get(handles.edit1,'string'));
dx = str2num(get(handles.edit2,'string'));
Xmax = str2num(get(handles.edit3,'string'));
Ymin = str2num(get(handles.edit4,'string'));
dy = str2num(get(handles.edit5,'string'));
Ymax = str2num(get(handles.edit6,'string'));
Zmin = str2num(get(handles.edit7,'string'));
dz = str2num(get(handles.edit8,'string'));
Zmax = str2num(get(handles.edit9,'string'));

waitbar(1/6,wait, 'Abmessungen werden eingestellt');

xmin = min(min(min(X)));
xmax = max(max(max(X)));
ymin = min(min(min(Y)));
ymax = max(max(max(Y)));
zmin = min(min(min(Z)));
zmax = max(max(max(Z)));

waitbar(3/6,wait, 'Vektoren werden erzeugt');

Vectors = quiver3(handles.axes1,X,Y,Z,Bx,By,Bz);

set(Vectors, 'Color', [97/256,216/256,255/256], 'autoscale', 'off');

set(handles.axes1,'box','on')

axis(handles.axes1,'vis3d')
pbaspect(handles.axes1,[1 1 1])
grid(handles.axes1,'on')
hold(handles.axes1,'on')
xtickformat(handles.axes1,'%g mm')
ytickformat(handles.axes1,'%g mm')
ztickformat(handles.axes1,'%g mm')
xlim(handles.axes1,[Xmin Xmax])
ylim(handles.axes1,[Ymin Ymax])
zlim(handles.axes1,[Zmin Zmax])
az = get(handles.slider1,'Value');
el = get(handles.slider2,'Value');
view(handles.axes1,az,el)

waitbar(6/6,wait, 'Abgeschlossen');
close(wait)

end

Funktion ohne Link?

Das ist der Quellcode für den Vektorplot. Wie schaffe ich es, dass die Box gleich groß bleibt? Die Eigenschaft "axis(handles.axes1,'vis3d')" muss erhalten bleiben.

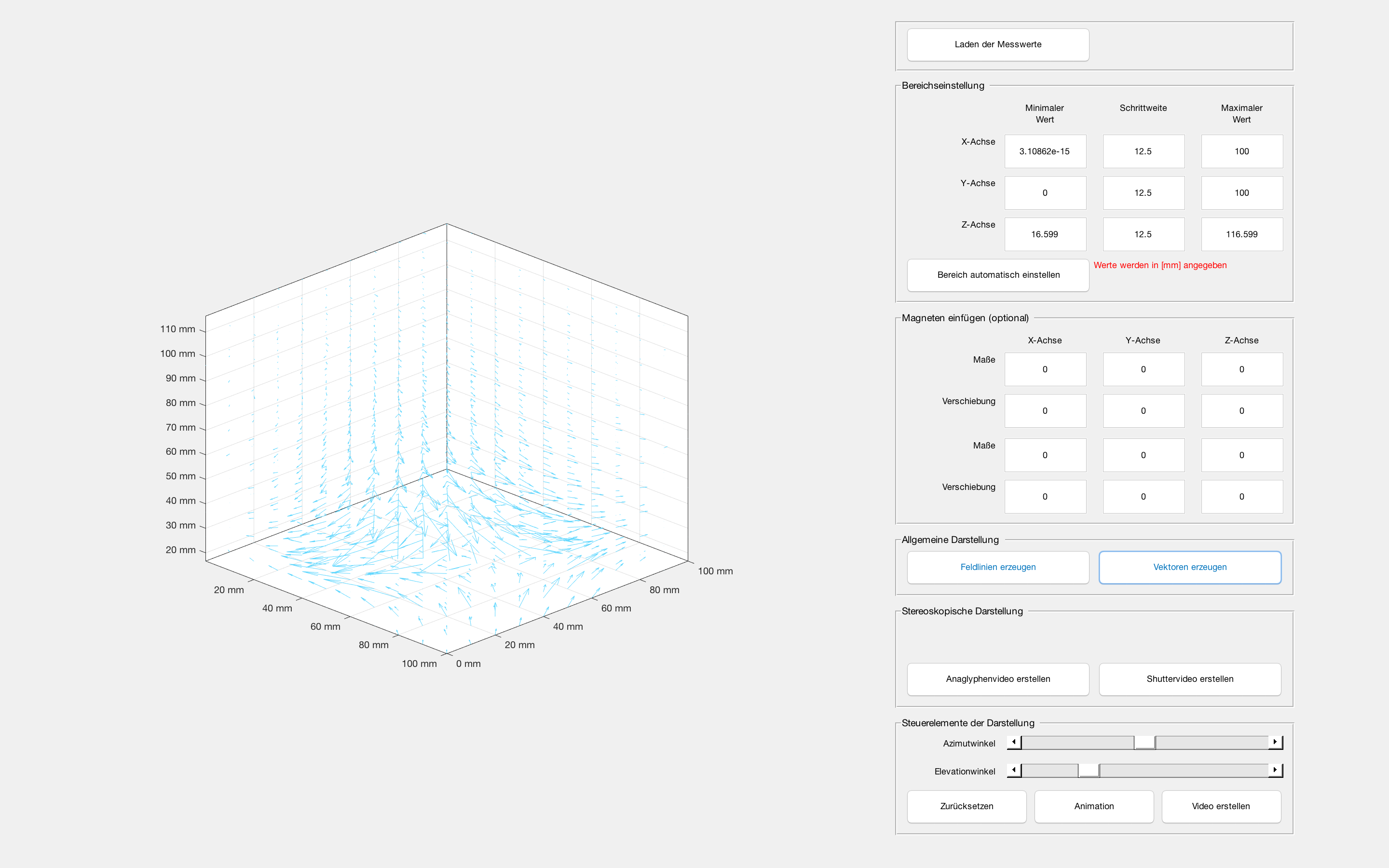

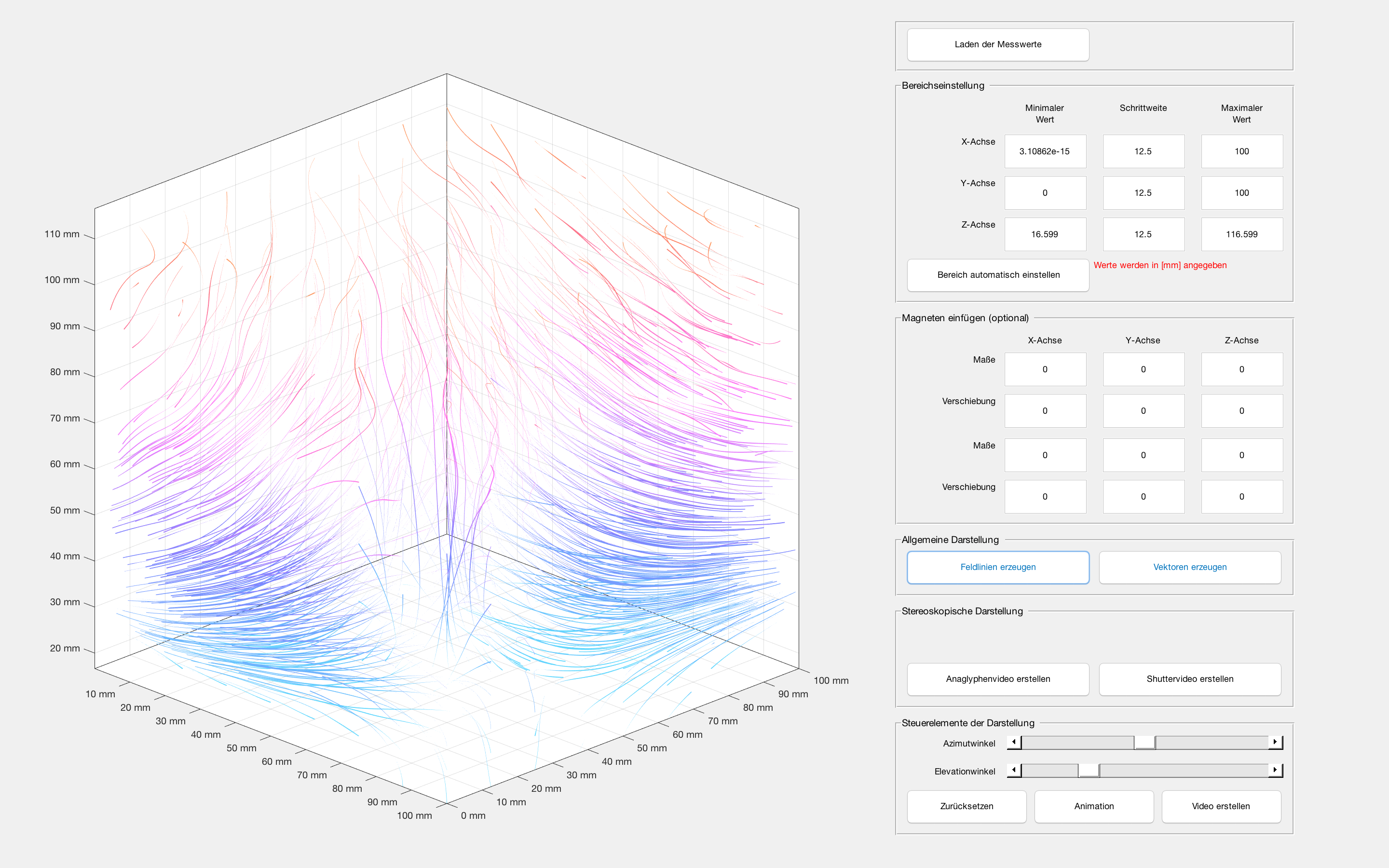

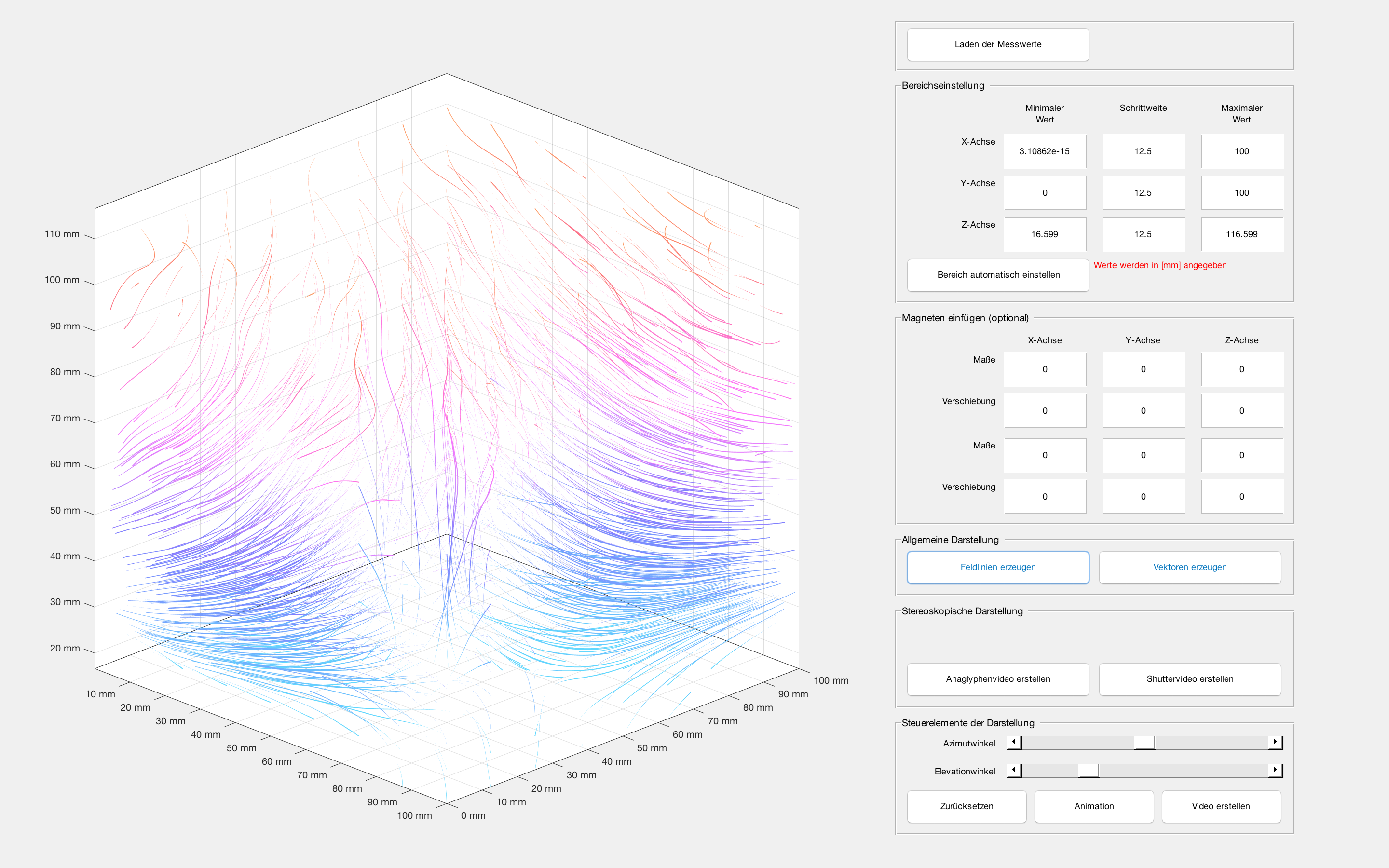

Anbei noch zwei Bilder der GUIDE; die unten eingestellten Eigenschaften sind für beide Plots gleich.
