"Rand" von Bildern entfernen



Hank

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.10.2009, 13:38     Titel: "Rand" von Bildern entfernen
  Antworten mit Zitat
Hallo zusammen,

da ich mit matlab bisher leider noch nicht recht viel zu tun hatte, wende ich mich an euch.
Es geht darum, dass mehrere 1000 ct-bilder eingelesen, zugeschnitten, binarisiert, usw werden sollen. Einlesen und binarisieren funktioniert schon recht gut. Nur beim Zuschneiden hat der Spass ein Loch. Ihr könnt euch die Bilder folgendermaßen vorstellen: in der Mitte "Vollmond" in Graustufen und außenrum schwarzer Rand. Der "Vollmond" befindet sich aber nicht bei allen Bildern auf der selben Position.
Nun wär meine Frage: wie kann ich den schwarzen Rand entfernen?
Bitte antwortet so, dass es auch ein Matlab-Doofi nachvollziehen kann. javascript:emoticon('Smile')
Vielen Dank schon mal im Voraus!

mfg
Hank Smile


LittleX
Forum-Guru

Forum-Guru


Beiträge: 494
Anmeldedatum: 14.05.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.10.2009, 14:25     Titel:
  Antworten mit Zitat
Hallo,

Du hast geschrieben, dass das binarisieren klappt: dann hast Du wahrscheinlich den "Vollmond" mit 1 dargestellt, und den Hintergrund mit 0.
Wenn Du die Image Processing Toolbox hast, klappt das zuschneiden recht einfach. Mit dem Befehl bwlabel (oder ab MATLAB 2009b bwconncomp) kannst Du Dir die zusammenhängende Region zurückgeben lassen. Mit regionprops kannst Du Dir danach z.B. die bounding box dieser Region zurückgeben lassen. Und dann noch imcrop danach und fertig.

Viele Grüße,

LittleX
Private Nachricht senden Benutzer-Profile anzeigen

Hank

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.10.2009, 11:50     Titel:
  Antworten mit Zitat
erst mal besten Dank für die schnelle Antwort!!

Jetzt muß ich aber nochmal von vorne anfangen, da es leider noch mehrere Probleme gibt.

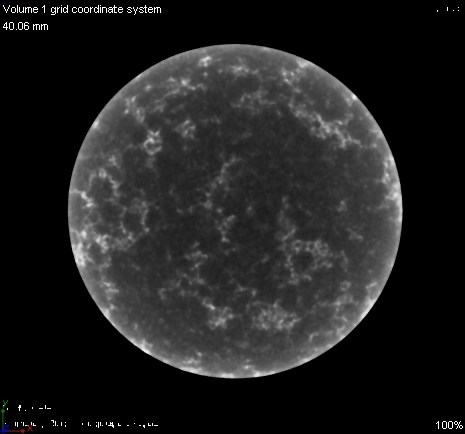

Hab mal 1 dieser ca 2000 jpegs angehängt.
Diese jpegs sollen alle eingelesen, der schwarze Rand entfernt und dann binarisiert werden. Die jpegs sind aber alle noch unterschiedlich hell, deswegen sehen die binarisierten Bilder alle ziemlich unterschiedlich aus.
Meine Frage wär also jetzt wie ich die jpegs alle auf die gleiche Helligkeit bringen kann. (Mit imopen hab ich es schon probiert, aber das vermute ich ist nur für den Helligkeitsaugleich innerhalb eines Bildes)
Das Entfernen des schwarzen Randes, vermute ich, ist besser wenn mans vorm Binarisieren macht. Aber wie ist mir ebenfalls ein Rätsel... Sad

Wär super wenn mir jemand eine ausführliche Hilfestellung geben kann!!

 Beschreibung:

Download
 Dateiname:  bild1.JPG
 Dateigröße:  65.05 KB
 Heruntergeladen:  1431 mal

LittleX
Forum-Guru

Forum-Guru


Beiträge: 494
Anmeldedatum: 14.05.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.10.2009, 12:47     Titel:
  Antworten mit Zitat
Hallo,

das Anpassen der Helligkeit und eine Erhöhung des Kontrastes kannst Du mit z.B. imadjust erreichen.

Allgeim würde ich halt sowas in der Art versuchen:
Code:

img = imread('Bild1.jpg');
imshow(img)
BW = im2bw(img,graythresh(img));
figure, imshow(BW)
BW = bwareaopen(BW,500);
[L,n] = bwlabel(BW);
bb = regionprops(L,'bounding');
BW2 = imcrop(img,bb.BoundingBox);
figure, imshow(BW2)



Viele Grüße,

LittleX
Private Nachricht senden Benutzer-Profile anzeigen
