Rauschen Unterdrücken FIR Filter |
|
| alexej_ivanovic |
Forum-Anfänger
|
 |
Beiträge: 16
|
|
|
|
Anmeldedatum: 26.09.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 01.10.2012, 11:29
Titel: Rauschen Unterdrücken FIR Filter
|
 |
Guten Tag,
ich möchte ein verrauschtes Messsignal glätten, filtern.
Dazu möchte ich ein FIR-Filter designen. Wie berechne ich die FIR Parameter bzw. den Polynom des FIR.
Welche Filtertypen würdet ihr da vorschlagen ?
Danke im Voraus
|
|
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 01.10.2012, 13:24
Titel: Re: Rauschen Unterdrücken FIR Filter
|
|
Hallo alexej_ivanovic,
Das kommt ganz auf die Quelle des Rauschens an. Wenn Du ein schmallbandiges Rauschen hast ist ein anderer Filter-Typ sinnvoll als für breitbandiges. Wenn man filtern möchte, ist es sehr wichtig zunächst mal die physikalischen Ursachen des Rauschens zu ergründen. Andernfalls läuft man Gefahr die gewünschten Messdaten in das Signal hineinzufiltern.
Ich habe schon eine Doktorarbeit gesehen, bei der ein Signaol bei 93 MHz gesucht wurde. In der Messapparatur wurden zunächst Signale unter 92 MHz unterdrückt, bei der Analyse dann noch die Signale oberhalb von 94 MHz, und siehe da, es fand sich tatsächlich ein klares Signal bei 93 MHz. Magisch!
Gruß, Jan
|
|
|
|
| alexej_ivanovic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 16
|
|
|
|
Anmeldedatum: 26.09.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.10.2012, 14:02
Titel:
|
|
 Danke Jan, das hilft mir jedoch nicht weiter
Ich zeichne die Klemmenspannung eienr Lithium-Ionen Batterie auf und möchte offline die Messdaten filtern.
Vorm AD-Wandler ist einfacher RC-Filter. Das wars.
Wie soll ich da am besten vorgehen ?
|
|
|
|
| alexej_ivanovic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 16
|
|
|
|
Anmeldedatum: 26.09.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.10.2012, 14:03
Titel:
|
|
bin ein Rooky was digitale Signalverarbeitung anbetrifft =)
Gruß
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 01.10.2012, 16:13
Titel:
|
|
Kennst du denn schon den Frequenzbereich deines Rauschens bzw. des Nutzsignals? Daraus entscheidet sich ja, welcher Filtertyp eingesetzt werden muss (Tiefpass, Bandpass etc.).
Mit dem
(signal processing toolbox erforderlich) kann man unterschiedlichste digitale Filter erstellen.
|
|
|
|
| alexej_ivanovic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 16
|
|
|
|
Anmeldedatum: 26.09.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.10.2012, 11:05
Titel:
|
|
Ich habe eine FFT gebildet von meinem Messsignal.
Aber ich habe keine Ahnung was ich tun
|
|
|
|
| alexej_ivanovic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 16
|
|
|
|
Anmeldedatum: 26.09.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.10.2012, 11:05
Titel:
|
|
Hier die Datei
| Beschreibung: |
|
Download |
| Dateiname: |
Messsignal.pdf |
| Dateigröße: |
206.69 KB |
| Heruntergeladen: |
763 mal |
|
|
|
|
| alexej_ivanovic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 16
|
|
|
|
Anmeldedatum: 26.09.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.10.2012, 11:11
Titel:
|
|
|
Die Signal Processing Toolbox habe ich nicht
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 02.10.2012, 11:30
Titel:
|
|
Und wie hast du die FFT bzw. das Freq.-spektrum gebildet? Eine Achsenbeschriftung ist immer hilfreich bei solchen Graphen
Wenn das denn so stimmt, kommst du hier wohl mit der herkömmlichen Filterung nicht wirklich weiter bzw. das Ergebnis der Filterung ist wohl ungenügend. Es scheint, dass dein Rauschen über den gesamten Freq.bereich vorliegt und hier versagen die herkömmlichen Filter. Entweder wird das Rauschen nicht stark genug gedämpft oder das Messsignal wird ebenfalls mitgefiltert.
Kannst du evtl. mal deine Messdaten zur Verfügung stellen inkl. Angabe der Abtastfrequenz? Du müsstest die Datei vorher packen um sie hier im Forum anhängen zu können.
|
|
|
|
| alexej_ivanovic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 16
|
|
|
|
Anmeldedatum: 26.09.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.10.2012, 11:51
Titel:
|
|
wie gesagt bin ziemlich neu was signalverarbeitung anbetrifft
einfach
Die Messung ist hier als .mat
Was würde dann weiterhelfen zur Filterung ? Ich glaube nicht, dass das Signal an Dämpfung verliert. Die Messdaten sind Spannungsantworten zu vordefinierten Belastungszyklen.
eingesetzt ist ein 10-Bit AD-Wandler. Die Signale werden je 1ms abgetastet.
Danke für die Antworten
| Beschreibung: |
|
Download |
| Dateiname: |
messung.rar |
| Dateigröße: |
3.04 MB |
| Heruntergeladen: |
725 mal |
|
|
|
|
| alexej_ivanovic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 16
|
|
|
|
Anmeldedatum: 26.09.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.10.2012, 11:52
Titel:
|
|
|
bzw vom AD-Wandler abgefragt
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 02.10.2012, 12:10
Titel:
|
|
Eine Abtastrate von 1ms ist für mich hier nicht nachvollziehbar.
Wenn ich von measurementsignals__voltage_current__Voltage die erste Spalte betrachte, von der ich ausgehe, dass sie die Messzeit darstellt, ist die Abtastrate nicht äquidistant. Siehe hier die ersten 5 Schrittweiten im Zeitsignal...
0.0269
0.0491
0.0260
0.0461
0.0030
Man müsste das Signal erstmal mit einer konstanten Abtastrate resampeln. Sind auch die Daten für den Strom relevant? Auch hier liegt keine konstante Schrittweite in der ersten Spalte vor.
|
|
|
|
| alexej_ivanovic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 16
|
|
|
|
Anmeldedatum: 26.09.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.10.2012, 13:09
Titel:
|
|
Für meinen Fall sind nur die Spannungswerte interessant.
Das Sampling Problem ist mitterlweile gelöst. Hier neue Messung :
Was würdet Ihr vorschlagen
Danke für die Hilfe
| Beschreibung: |
|
Download |
| Dateiname: |
voltage.rar |
| Dateigröße: |
305.66 KB |
| Heruntergeladen: |
668 mal |
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 02.10.2012, 13:17
Titel:
|
|

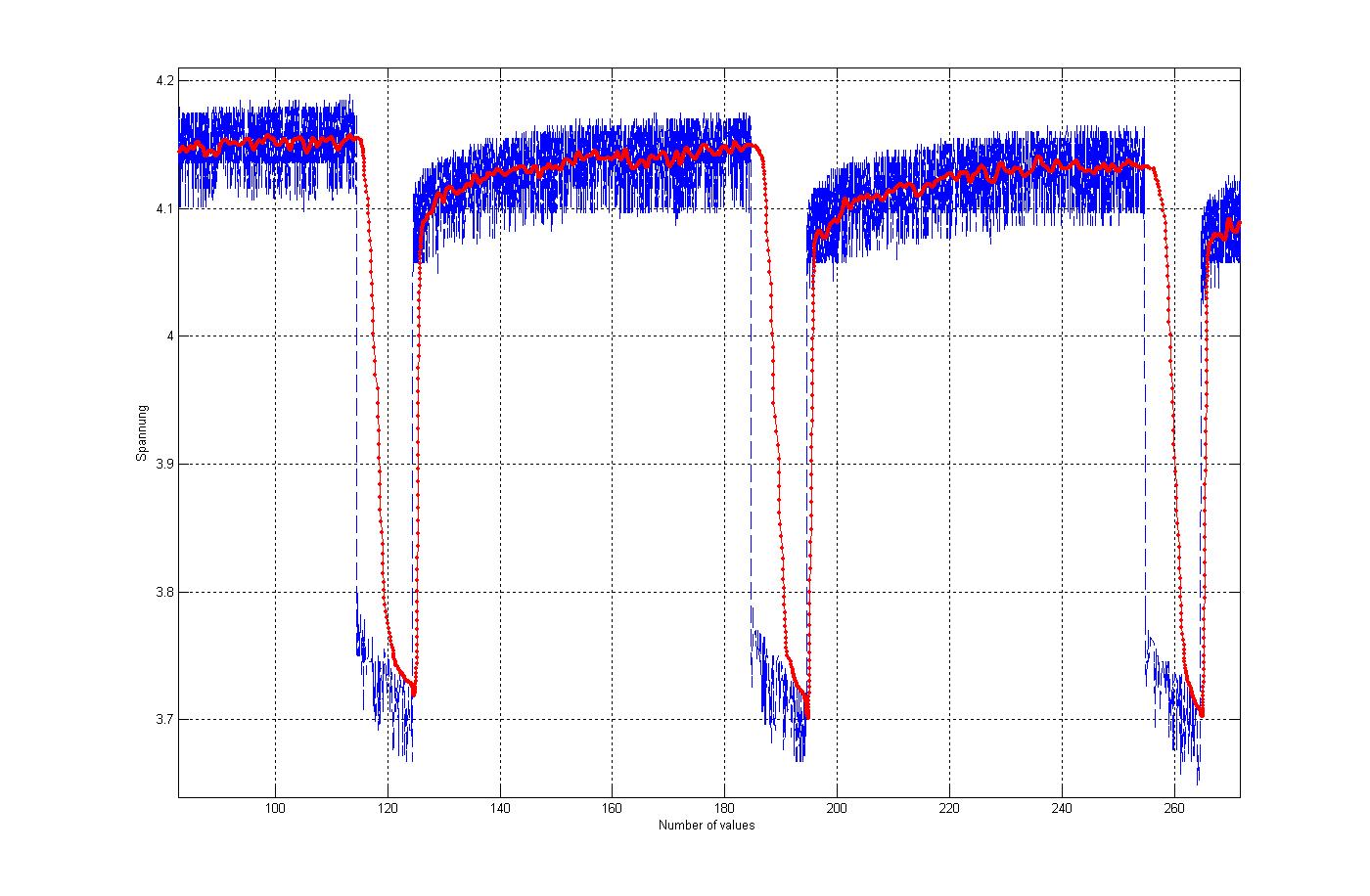

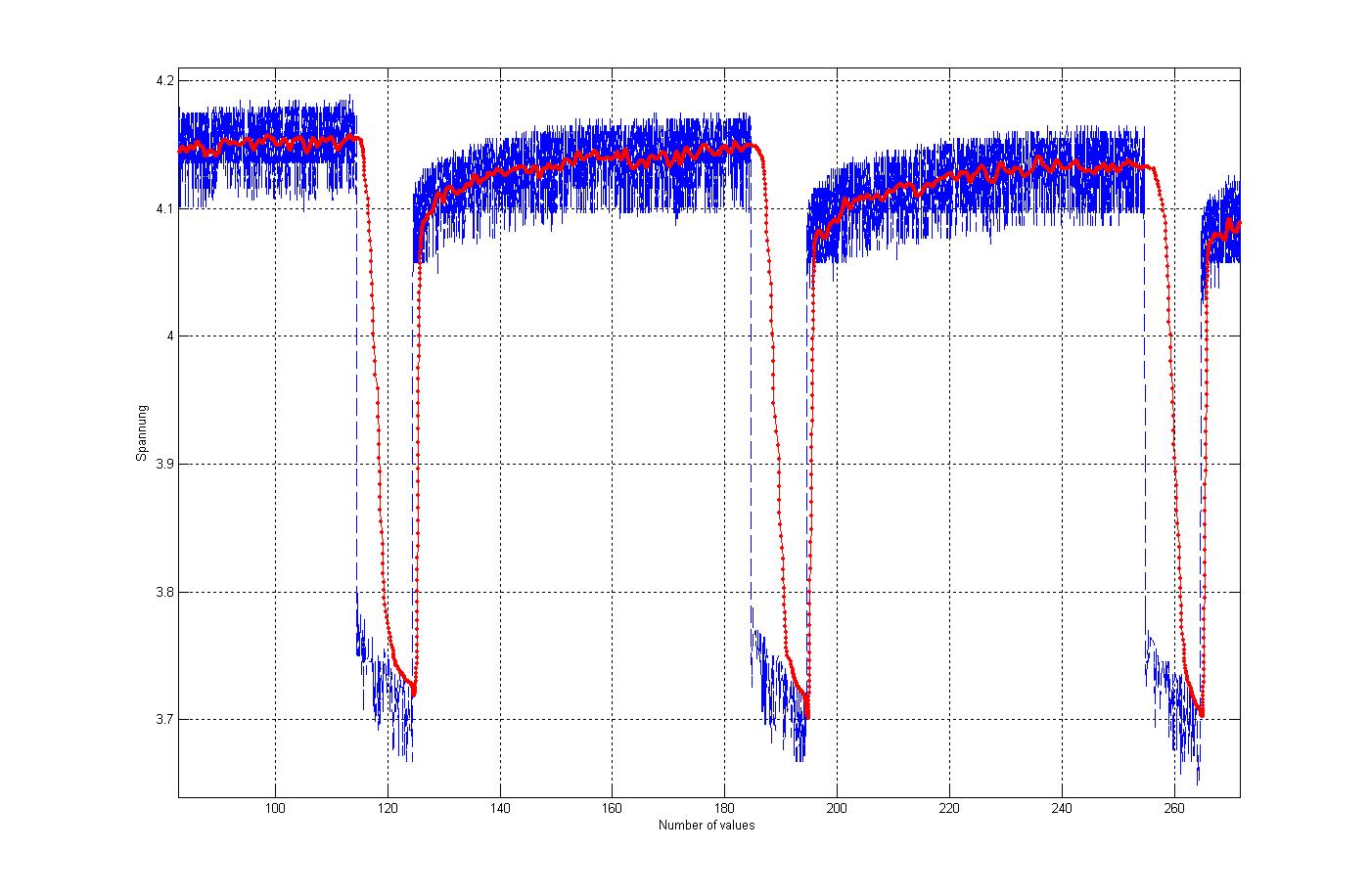

Ich habe mal an den vorherigen Daten eine Tiefpassfilterung mit einem FIR Filter durchgeführt. Wäre das Ergebnis (rotes Signal = gefiltert, blaues Signal ungefiltert) so schon ok, oder erwartest du hier noch eine bessere Dämpfung der Rauschens?
| Beschreibung: |
|
Download |
| Dateiname: |
FIR_Filter_fc_10Hz.JPG |
| Dateigröße: |
158.85 KB |
| Heruntergeladen: |
1049 mal |
|
|
|
|
| alexej_ivanovic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 16
|
|
|
|
Anmeldedatum: 26.09.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.10.2012, 13:23
Titel:
|
|
Das Signal darf nicht verfälscht werden. d.h. der Spannungsabfall und Spannungsanstieg muss exakt oder annäherend gleich bleiben.
|
|
|
|
|
