Regelkreis wird durch Totzeit (transport delay) instabil |
|
| Studentxyz |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 14.10.19
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 14.10.2019, 14:17
Titel: Regelkreis wird durch Totzeit (transport delay) instabil
|
 |
| |
 |
 |
Hallo zusammen,
der Regelkreis (s. Anhang) soll anhand eines Soll-Ist-Momentenvergleichs die Vorschubgeschwindigkeit anpassen (über einen Override).
Das Soll-Moment wird über eine Konstante (hier 250) vorgegeben, das Ist-Moment über vereinfachte Zusammenhänge berechnet.
Der Regelkreis funktioniert auch wunderbar, solange keine Totzeit berücksichtigt wird, also transport delay = 0.
Wird dieser auf 0.01s gesetzt, ist der Regelkreis sofort instabil und wird nur dann wieder stabil, wenn der P-Anteil quasi auf 0 gesetzt wird und somit nicht mehr geregelt wird.
Versucht wurde schon:
- verschiedene Solver, fixed-step, variable-step mit unterschiedlichen step sizes
- verschiedene P- und I-Anteile (aktuelle Einstellung: P-Anteil 0.2, I-Anteil 0.05)
- Totzeit über Transfer Function erzeugen
Was kann ich am Regelkreis ändern / anpassen, dass dieser nicht instabil wird?
Gibt es Alternativen zum Block transport delay, um eine Totzeit zu erzeugen?
| Beschreibung: |
|
Download |
| Dateiname: |

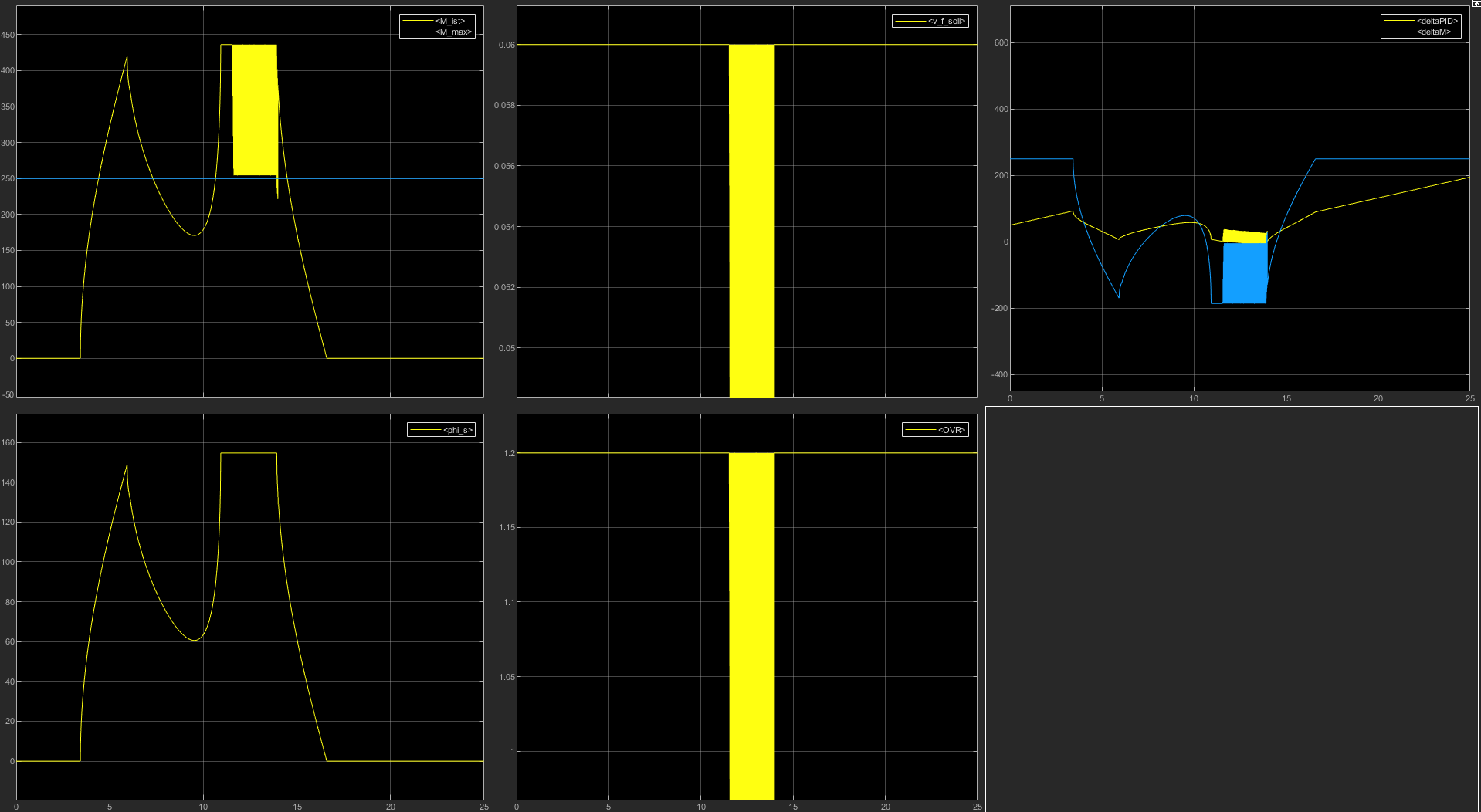

Ausgabe.png |
| Dateigröße: |
81.63 KB |
| Heruntergeladen: |
367 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

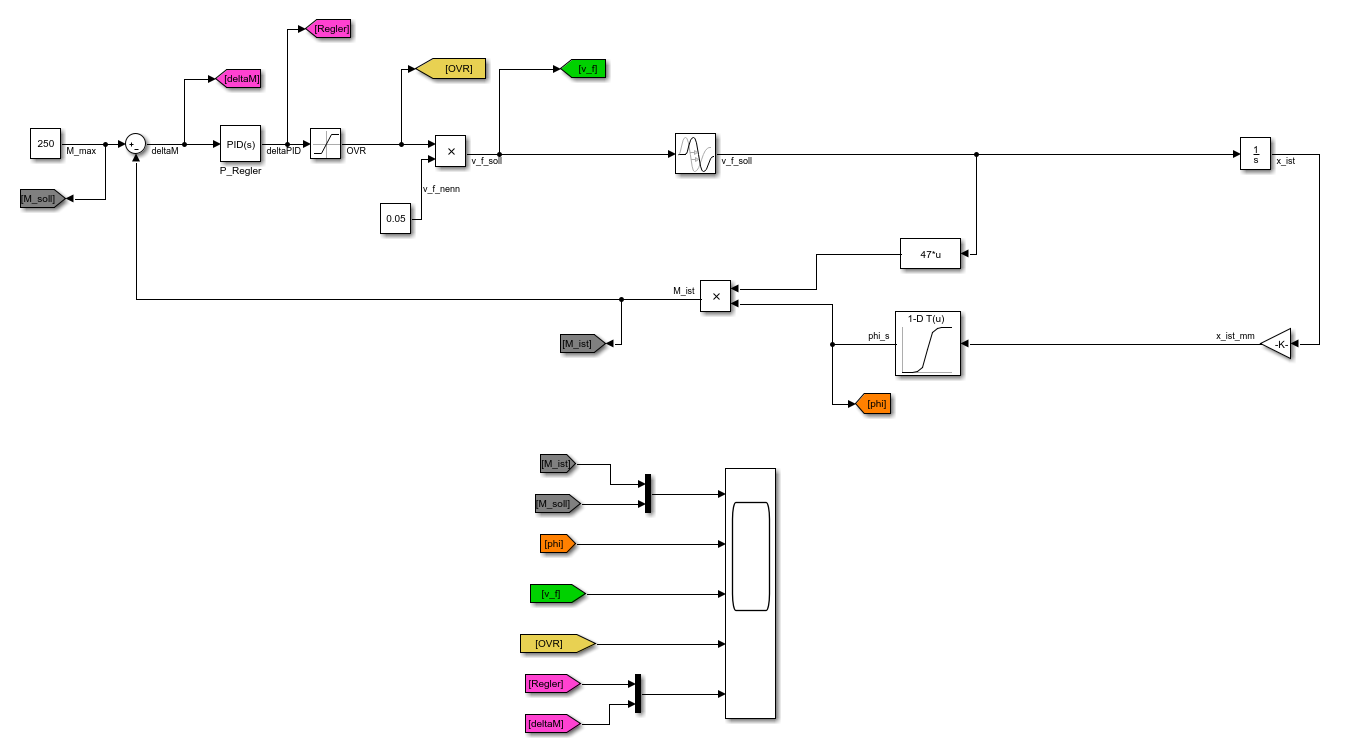

Regelstrecke.png |
| Dateigröße: |
44.84 KB |
| Heruntergeladen: |
323 mal |
|
|
|
|
|
|
|
|
|
