Reglerentwurf



serious
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 17.01.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.01.2015, 12:09     Titel: Reglerentwurf
  Antworten mit Zitat
Halllo Zusammen,

ich habe folgende beiden DGL'S:
dcadt = q/V*(c_a_plus-c_a)-k*c_a;
dTdt = q/V*(T_plus-T)-(dH*k)/(roh_f*cp_f)*c_a+(alpha*A)/(roh_f*V*cp_f)*(T_w-T);
Ich soll einen Regler entwerfen, sodass die Temperatur konstant auf einem Wert bleibt. Dabei sind q und T_w meine Stellgrößen.
Nach welchem Prinzip muss ich vorgehen?
Macht eine Störgrößenaufschaltung Sinn?

Such bitte dringend Hilfe
Falls mehr infos benötigt werden, nur fragen =)

Gruß
Serious

 Beschreibung:

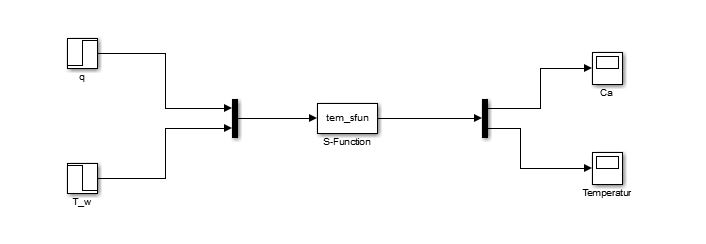

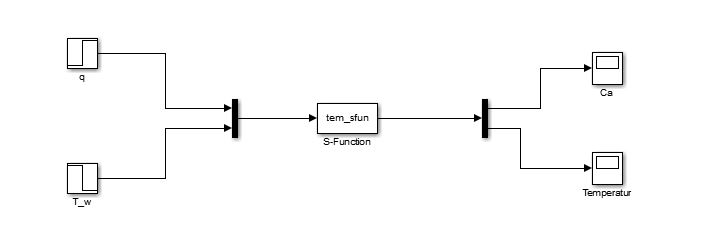

In Simulink das Blockschaltbild

Download
 Dateiname:  Regler.JPG
 Dateigröße:  16.69 KB
 Heruntergeladen:  281 mal
Private Nachricht senden Benutzer-Profile anzeigen


serious
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 17.01.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.01.2015, 12:19     Titel: Regler
  Antworten mit Zitat
Macht es Sinn, zwei von einander unabhängige PI-Regler für jede Stellgröße zu entwerfen?
Private Nachricht senden Benutzer-Profile anzeigen

serious
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 17.01.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.01.2015, 15:37     Titel: Störgrößenaufschaltung
  Antworten mit Zitat
Hallo,

ich habe den Regler jetzt soweit entworfen,
kennt sich zufällig jemand hier mit Störgrößenaufschaltungen aus?

Gruß
IMMO
Private Nachricht senden Benutzer-Profile anzeigen
