Reglerkennlinie erstellen



computerpap
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 02.02.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.02.2015, 14:35     Titel: Reglerkennlinie erstellen
  Antworten mit Zitat
Hallo
Ich soll eine Reglerkennlinie in einem Diagramm einzeichnen. Ein P-Regler soll die Drehzahl eines fremderregten Gleichstrommotors regeln.
Die Drehzahl n hängt von der Erregerspannung Ue und dem Lastmoment ML nach folgender Beziehung ab.
n(in %)=5000 / Ue - 1082 * ML / Ue²
Folgendes ist noch gegeben: ein Lastmoment von 80Nm, eine Erregerspannung von 77,73V, dabei dreht der Motor 1000 1/min.
Der Regler hat einen Übertragungsfaktor von KR = 1 ( entspricht 0,05 V / min -1 ).

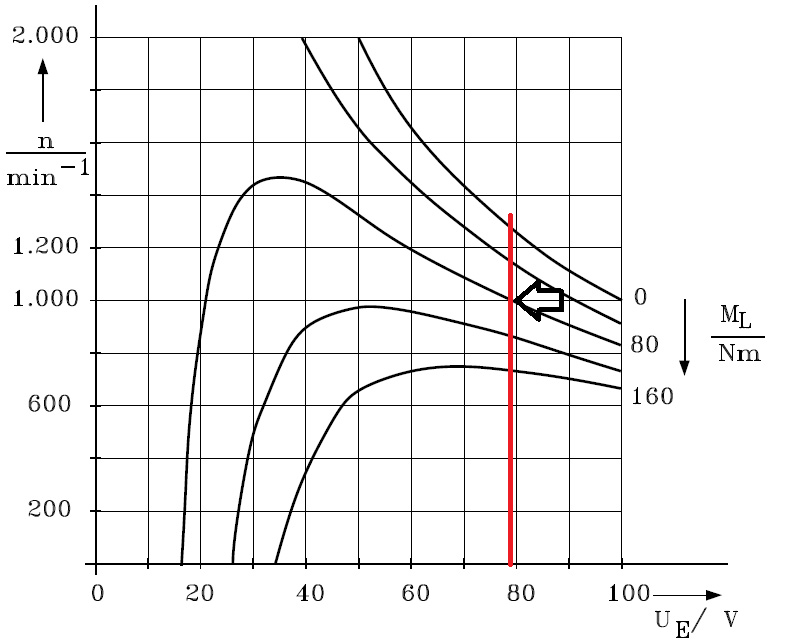

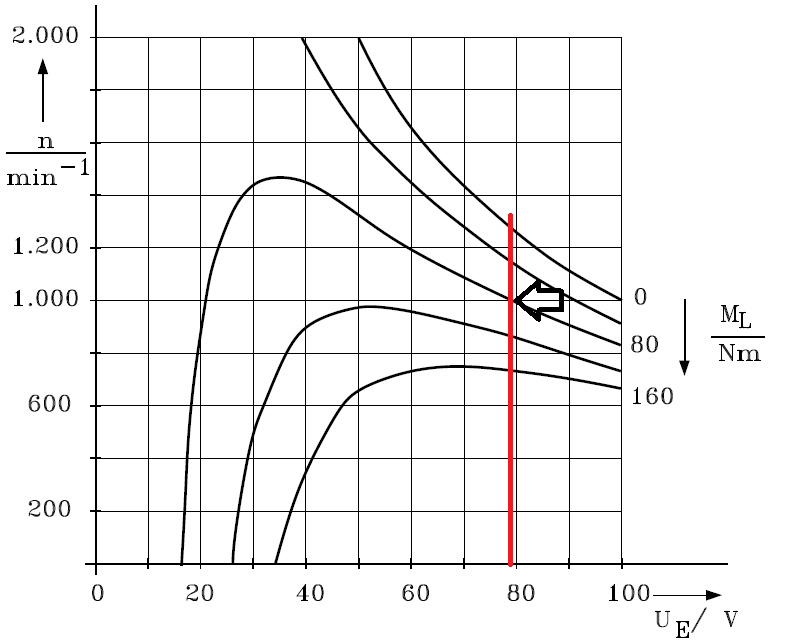

Diagramm ist im Anhang!

Wie sieht die Reglerkennlinie aus? Der Pfeil zeigt den Arbeitspunkt. Ich nehme an, dass das ein Punkt ist auf der Reglerkennlinie, nur wie bekomme ich mit den oben genannten Angaben den zweiten Punkt, um eine Linie zeichnen zu können?

MfG
computerpap

 Beschreibung:

Download
 Dateiname:  Kennlinie.png
 Dateigröße:  90.24 KB
 Heruntergeladen:  303 mal
Private Nachricht senden Benutzer-Profile anzeigen


Frank
Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 14.06.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.02.2015, 16:30     Titel:
  Antworten mit Zitat
So wie ich das verstehe musst du um den Arbeitspunkt die Kennlinie liniearisieren. Das heist die Gleichung n(%)=... mit einer Taylorreihe im Arbeitspunkt annähern, die Tayloreihe ist dann eine Grade und deine gesuchte Regler-Kennlinie.

Gruß
Private Nachricht senden Benutzer-Profile anzeigen

computerpap
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 02.02.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.02.2015, 17:30     Titel:
  Antworten mit Zitat
Danke für die Hilfe. Von einer Taylorreihe war im Unterricht noch nie was gesagt worden, deshalb denke ich, dass es einfacher oder anders auch gehen muss.

Mit freundlichen Grüßen
computerpap
Private Nachricht senden Benutzer-Profile anzeigen

Frank
Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 14.06.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.02.2015, 19:32     Titel:
  Antworten mit Zitat
Hallo

ich denke das bei deiner Gleichung, die erste Ableitung dem ersten Term der Taylorreihe entspricht. Also deine Drehzahlgleichung n(%)=... einmal nach Ue ableiten dann Werte des Arbeitspunktes einsetzen, Steigung rausbekommen und dann kennst du alle Punkte deiner Reglergerade...

Gruß
Frank

ansonsten hilft der link

http://de.wikipedia.org/wiki/Linearisierung

sicherlich weiter...
Private Nachricht senden Benutzer-Profile anzeigen
