Reihenfolge Objekte bei PDF-Export



Sundström

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.09.2014, 07:32     Titel: Reihenfolge Objekte bei PDF-Export
  Antworten mit Zitat
Hallo zusammen,

ich stehe vor einem größeren Problem. Ich möchte gerne ein 3D-Plot aus Matlab exportieren.
Wenn ich diesen als PNG abspeichere, ist alles so wie es sein soll (siehe Anhang).
Allerdings würde ich den Plot gerne als PDF exportieren. Egal, wie ich das PDF erzeuge (manueller / automatischer Export, Funktion export_fig), am Ende stimmt die Überlagerung der einzelnen Objekte nicht mehr. D.h. Linien, die eigentlich im Hintergrund verlaufen, liegen nun im Vordergrund und umgekehrt.
Hat jemand von euch einen Vorschlag, wie sich dies beheben lässt?

PDF.pdf
 Beschreibung:
Reihenfolge falsch

Download
 Dateiname:  PDF.pdf
 Dateigröße:  50.38 KB
 Heruntergeladen:  686 mal

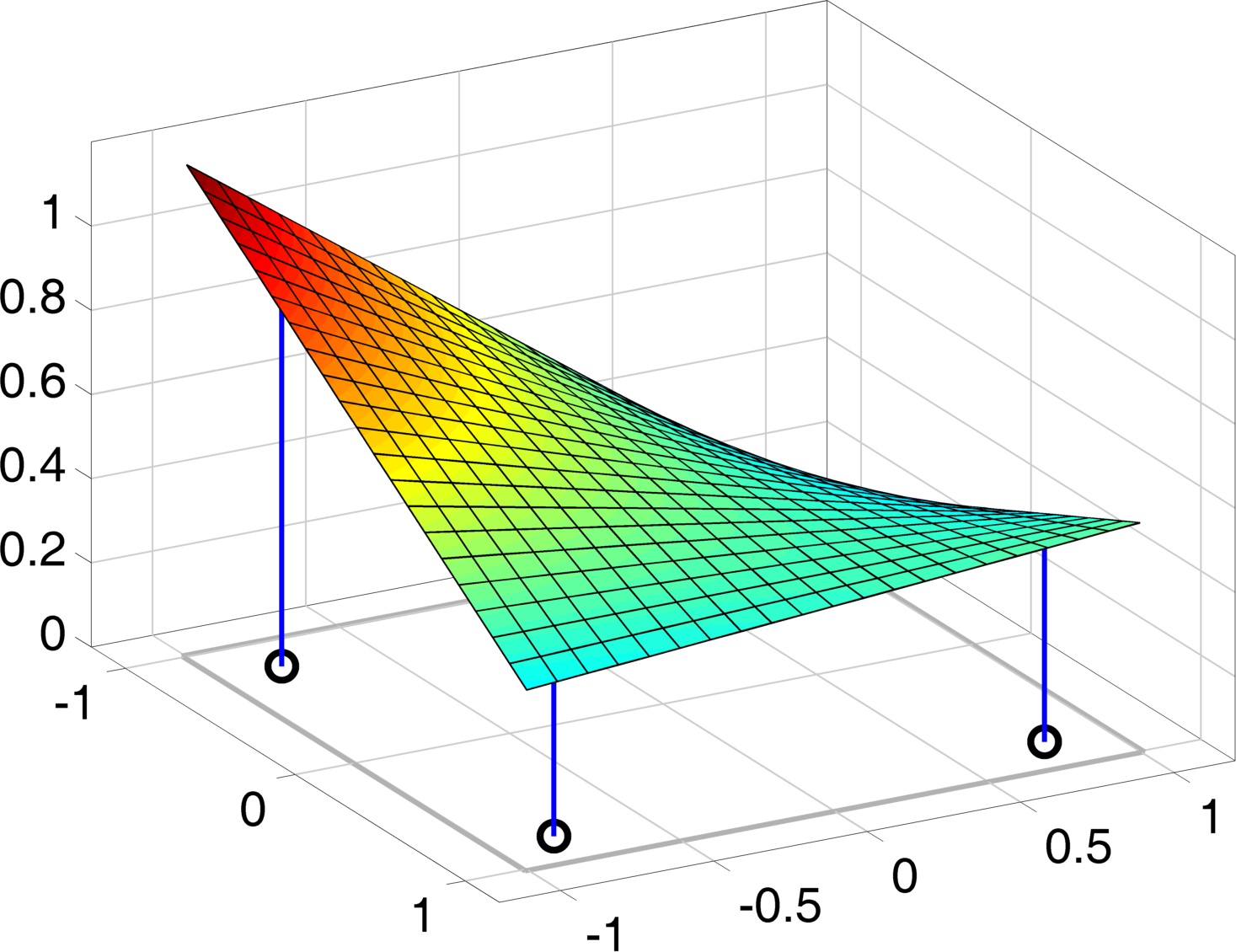

 Beschreibung:
Alles in Ordnung

Download
 Dateiname:  PNG.png
 Dateigröße:  279.98 KB
 Heruntergeladen:  667 mal


Winkow
Moderator

Moderator



Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 29.09.2014, 07:42     Titel:
  Antworten mit Zitat
Zitat:
Egal, wie ich das PDF erzeuge (manueller / automatischer Export, Funktion export_fig)

code beispiele sind meist hilfreich damit wir sehen was du bereits versucht hast etc
grüße winkow
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

Sundström

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.09.2014, 09:29     Titel:
  Antworten mit Zitat
Hier mal das Problem in der einfachsten Form.
Bei einem beliebigen 3D-Plot möchte ich zusätzlich Linien einfügen (hier als Gitter auf dem Boden). Diese Linien schneiden den Plot im Raum nicht.
Wenn man den Plot allerderdings manuell als PDF speichert, verlaufen die Linien teilweise im Vordergrund. Wieso ist das so und was kann man dagegen machen?

Code:
clear all;
close all;

[X,Y,Z] = peaks(25);
set(gca,'LineWidth',0.2)
hold all
surf(X,Y,Z);
view([60 50])

axh=gca;


% Gitter auf Boden erstellen
grid = findobj(gca,'tag','grid');
delete(grid)
linestyle = '-';
color = [0.8 0.8 0.8];

xticks = get(axh,'XTick');
yticks = get(axh,'YTick');
zticks = get(axh,'ZTick');
xlim = get(axh,'XLim');
ylim = get(axh,'YLim');
zlim = get(axh,'ZLim');

% draw xy grid lines
n = length(xticks);
xygrid = zeros(n,1);
for i=1:n
    if xticks(i) ~= xlim(1) && xticks(i) ~= xlim(2)
        xygrid(i) = plot3([xticks(i) xticks(i)],[ylim(1) ylim(end)],[zlim(1) zlim(1)],'Color',color,'tag','grid','LineStyle',linestyle,'Hittest','on');
    end
end

% draw yx grid lines
n = length(yticks);
yxgrid = zeros(n,1);
for i=1:n
    if yticks(i) ~= ylim(1) && yticks(i) ~= ylim(2)
        yxgrid(i) = plot3([xlim(1) xlim(2)],[yticks(i) yticks(i)],[zlim(1) zlim(1)],'Color',color,'tag','grid','LineStyle',linestyle,'Hittest','on');
    end
end

% Linien in Hintergrund legen
linien = findobj(axh,'tag','grid');
uistack(linien,'bottom')

Sundström

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.10.2014, 10:47     Titel:
  Antworten mit Zitat
Hat keiner eine Idee? Habe ich mein Problem zu ungenau beschrieben?

Jan S
Moderator

Moderator


Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 03.10.2014, 17:09     Titel:
  Antworten mit Zitat
Hallo Sundström,

In PDFs werden Grafiken in 2D gespeichert, wenn sie als Vektor-Grafik exportiert werden. Denn das geschieht zunächst über eine PostScript-Ausgabe, die dann per PS->PDF gewandelt wird.
Die Umwandlung eines 3D in einen 2D-Plot ist aber nicht trivial, so dass mit solchen Artefakten gerechnet werden muss.
Wie wäre ein Export als Pixel-Grafik?

Was genau bedeutet also: "Wenn man den Plot allerderdings manuell als PDF speichert" ?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Sundström

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.10.2014, 07:17     Titel:
  Antworten mit Zitat
Naja, mit "manuell" meine ich über das in Matlab zur Verfügung gestellte "export setup" und nicht über eine Fremdfunktion wie Export_Fig.

Mir geht es eigentlich darum, eine Pixelgrafik zu umgehen! Gibt es sonst andere zuverlässigere Wege für einen Export im Vektorformat?

Jan S
Moderator

Moderator


Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 09.10.2014, 15:07     Titel:
  Antworten mit Zitat
Hallo Sundström,

Was hälst Du denn von den Methoden, die Dir angezeigt werden, wenn Du Deine Lieblings-Internet-Suchmaschine nach "Matlab 3D export" fragst?

Gruß, Jan
