RLC Schwingkreis Sprungantwort


Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.05.2016, 23:21     Titel: RLC Schwingkreis Sprungantwort
  Antworten mit Zitat
Hallo zusammen,
ich versuche gerade eine Sprungantwort zu plotten, nur irgendwie sieht das absolut nicht so aus, wie das Beispiel hier:
http://www.math-tech.at/Beispiele/upload/salv_RLC.PDF
(Seite 3)

Hier mein Code:
Code:
clear all;close all;clc;

D=1e-7;
L=10e-3;
C=4.7e-6;
R=125;

s=tf('s');
G=(1/(s*C))/(R+(1/s*C)+s*L);
step(G);

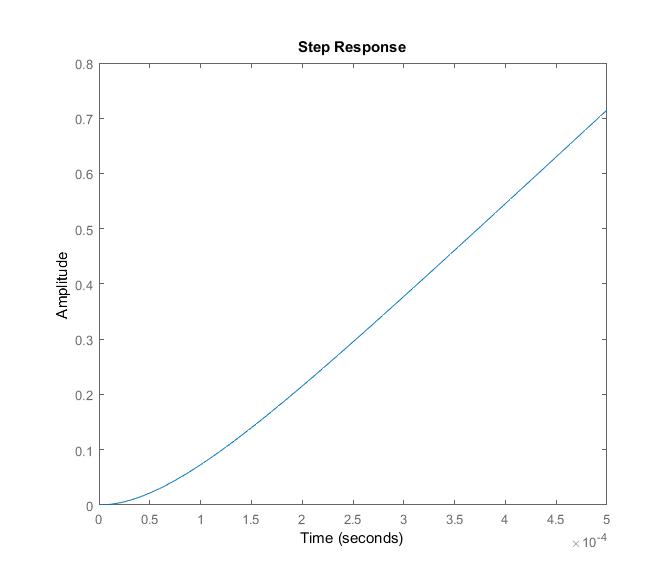

Und im Anhang seht ihr wie das bei mir aussieht...

 Beschreibung:

Download
 Dateiname:  rlc-schwingkreis.jpg
 Dateigröße:  18.19 KB
 Heruntergeladen:  443 mal
 Beschreibung:

Download
 Dateiname:  rlc-schwingkreis.jpg
 Dateigröße:  18.19 KB
 Heruntergeladen:  391 mal


DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 16.05.2016, 10:42     Titel:
  Antworten mit Zitat
Hallo,

warum nutzt du nicht die vereinfachte Gleichung?

Code:
G = 1 / (R*C*s + s^2*L*C + 1)


Gruß DSP
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.05.2016, 13:10     Titel:
  Antworten mit Zitat
Naja das macht ja keinen Unterschied ob man in Matlab die vereinfachte oder nicht vereinfachte Gleichung eingibt.
Meinen Fehler habe ich allerdings auch schon gefunden, und zwar haben sie im Beispiel bis 5ms simuliert und ich eben nicht.
Daher ergab sich dann das andere Bild.

DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 16.05.2016, 16:09     Titel:
  Antworten mit Zitat
Es macht eben doch einen Unterschied. Ich habe mit der vereinfachten Form sofort das Ergebnis aus der Vorlage erhalten. Auf "warum einfach, wenns auch kompliziert geht" lege ich persönlich nicht so Wert Wink
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.05.2016, 19:54     Titel:
  Antworten mit Zitat
Ja es hat einen Unterschied gemacht, weil Matlab auf eine Klammer wert setzt.

Und zwar diese hier:
statt
G=(1/(s*C))/(R+(1/s*C)+s*L);
sollte es so aussehen:
G=(1/(s*C))/(R+(1/(s*C))+s*L);
Ich danke dir für deine Hilfe, auch weil ich gerade dadurch mal versucht habe was Matlab mir überhaupt präsentiert und dann dadurch darauf gekommen bin, dass Matlab da noch eine Klammer erwartet, sonst rutscht das C nämlich in den Zähler statt im Nenner zu bleiben
