Runge-Kutta Verfahren liefert falsches Ergebnis



Kahnbein.Kai
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 09.05.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.05.2019, 15:16     Titel: Runge-Kutta Verfahren liefert falsches Ergebnis
  Antworten mit Zitat
Guten Tag,
ich habe ein Problem mit dem Runge-Kutta Verfahren, mein Script nährt sich nicht wirklich meiner Funktion an. Ich weiß einfach nicht woran es liegt. Zusätzlich habe ich noch eine Frage, warum muss die Funktion von @(x,y) mit einem Zeilenumbruch geschrieben werden ?


Hier ist mein Script:
Code:

F = @(x,y) [
            x(1).*cos(x(1))
            y(1).^2

    ]; % Warum muss das hier mit Zeilenumbruch stehen ?

tEx = (0:0.1:20)'; %Werte für den Plot erstellen

x1 = @(t) (t).*cos(t); %Werte werden in t eingesetzt und in x1 gespeichert
y1 = @(t) (t.^2); %Werte werden in t eingesetzt und in y1 gespeichert

yEx = [x1(tEx) y1(tEx)] %Lösungen aus x1 und y1 werden gespeichert

plot(tEx(:,1),yEx(:,1)) %Ploten von x1
plot(tEx(:,1),yEx(:,2)) %Ploten von y1
plot(yEx(:,1),yEx(:,2)) %Parametricplot von x1 und z1

[tRk1, yRk1] = rungekutta4(F, [0, 20], [0; 0], 0.5); %Runge-Kutta

plot(yEx(:,1),yEx(:,2), yRk1(:, 1), yRk1(:, 2), '.-'); %Parametricplot



Hier ist das Script für das Runge-Kutta Verfahren
Code:

function [t, y] = rungekutta4(odefun, tspan, y0, h)
    %odefun Funktion als handle
    %tspan Spannweite als [X;Y]
    %y0 Startwert als [X,Y]
    %h Schrittweite als X

    t = (tspan(1):h:tspan(2))';
    y = zeros(length(t), length(y0));
    y(1, :) = y0';

    for i = 1:length(t) - 1
        t(i);
        y(i,:);
        k1 = odefun(t(i), y(i, :))';
        k1;
        k2 = odefun(t(i) + 0.5 * h, y(i, :) + 0.5 * h * k1)';
        k2;
        k3 = odefun(t(i) + 0.5 * h, y(i, :) + 0.5 * h * k2)';
        k3;
        k4 = odefun(t(i) + h, y(i, :) + h * k3)';
        k4;
        y(i + 1, :) = y(i, :) + h * (k1 + 2 * k2 + 2 * k3 + k4) / 6;
    end
end



Einen schönen Abend noch
Gruß Kai

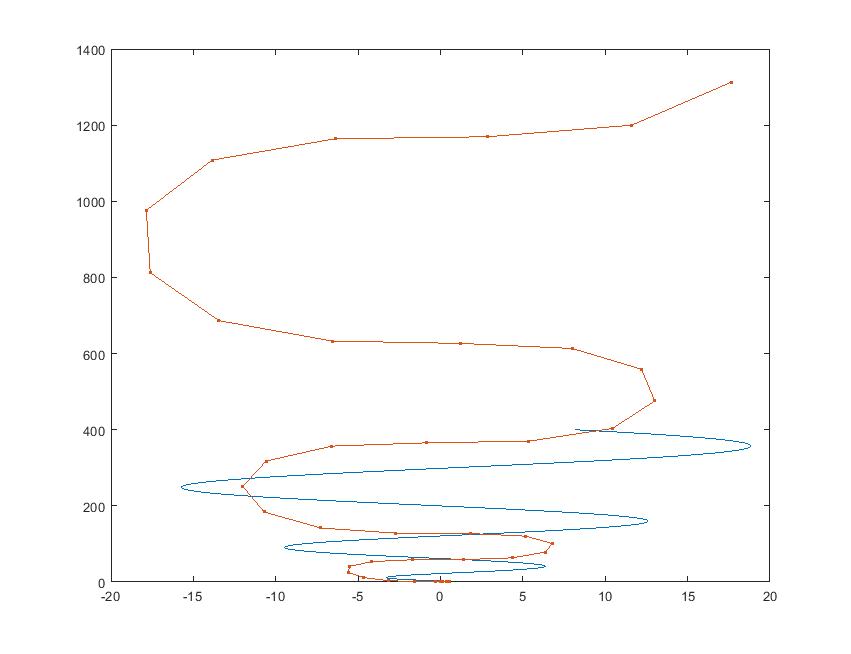

 Beschreibung:
Blau parametrische Funktion
Orange Runge-Kutta Lösung

Download
 Dateiname:  ParaPlot.jpg
 Dateigröße:  31.37 KB
 Heruntergeladen:  120 mal
Private Nachricht senden Benutzer-Profile anzeigen


Kahnbein.Kai
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 09.05.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.05.2019, 15:42     Titel:
  Antworten mit Zitat
Ich glaube ich habe den Fehler gefunden, das Script des Verfahrens ist für y(1,2) und t geschrieben, ich habe jedoch x1 und y1 in meiner Funktion verwendet, liegt es vielleucht daran ?

Gruß Kai
Private Nachricht senden Benutzer-Profile anzeigen

Kahnbein.Kai
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 09.05.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.05.2019, 10:26     Titel:
  Antworten mit Zitat
Nein, das war nicht der Fehler, ich habe noch ein wenig weiter rum probiert. Ich bin im Moment so weit. Leider wird immer noch ein viel zu hoher Wert ausgegeben, bzw. bei F passiert gar nichts.

Code:

clear

F = @(t,y) [y(1);y(2)] % Hier wird bei RK-Verfahren Null ausgegeben
F1 = @(t,y) [(t).*cos(t);t.^2]; % Hier wird ein viel zu hoher Wert
                                % ausgegeben

tEx = (0:0.1:20)'; %Werte für den Plot erstellen

y1 = @(t) (t).*cos(t); % y1 gleich der Funktion x*cos(x)
y2 = @(t) (t.^2); % y2 gleich der Funktion x^2

y  = @(t) [y1(t);y2(t)] % y gleich der Funktion y1(t) und y2(t)

yEx = [y1(tEx) y2(tEx)]; %Lösungen aus y1 und y2 werden gespeichert
y(0) % y von 0 wird für beide Funktionen ausgegeben

plot(tEx(:,1),yEx(:,1)) %Ploten von x1
title('Funktion X1 [x * cos(x)]')
plot(tEx(:,1),yEx(:,2)) %Ploten von y1
title('Funktion Y1 [x^2]')
plot(yEx(:,1),yEx(:,2)) %Parametricplot von x1 und z1
title('Parametric Plot von X1 und Y1')

[tRk1, yRk1] = rungekutta4(F, [0, 20], [0; 0], 0.5); %Runge-Kutta
[tRk2, yRk2] = rungekutta4(F1, [0, 20], [0; 0], 0.5); %Runge-Kutta I

plot(yEx(:,1),yEx(:,2), yRk1(:, 1), yRk1(:, 2), '.-'); %Parametricplot
title('Parametric Plot von X1, Y1 und Runge-Kutta')

plot(yEx(:,1),yEx(:,2), yRk2(:, 1), yRk2(:, 2), '.-'); %Parametricplot
title('Parametric Plot von X1, Y1 und Runge-Kutta I')





Gruss Kai
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.153
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 10.05.2019, 10:36     Titel:
  Antworten mit Zitat
Hallo,

was ist denn der aktuelle Stand des RK-Verfahrens?

Dass bei F = @(t,y) [y(1);y(2)] nur Nullen herauskommen, ist bei Startwert [0;0] kein Wunder: Man fängt mit 0 an, es ändert sich nichts, also bleibt es bei 0. Das ist einfach die Lösung.

Befehle wie
Code:
t(i);
y(i,:);

haben keine Auswirkung für den weiteren Verlauf und sind daher nicht sinnvoll.

Grüße,
Harald
