Scatterplot


L3xiE
Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 22.07.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.08.2012, 21:27     Titel: Scatterplot
  Antworten mit Zitat
Hallo liebe Matlabcracks. Smile

Ich würde gerne ein Streudiagramm zwischen einigen Gebern erstellen. Es sollen dabei die ermittelten Niederschlagsmengen (mm) der einzelnen Geber
im Scatterplot dargestellt werden. Laut Aufgabenstellung soll bspw. der Kippwaage die x-Achse und dem TRwS die y-Achse zugeordnet werden.

Ich habe es erst mit scatter versucht, jedoch plottet er mir nicht mal alle Werte, sondern nur solche, die nicht extrem klein sind und der Plot ist irgendwie auch nicht vielversprechend.

Code:

[Daten, Zeit]=xlsread('P_daten23_7_10.xls'); %Trennung von Zeit und Daten
TRwS_RR_Int=Daten(:,1);
KIPP_RR_Int=Daten(:,2);
Laser_RR_Int=Daten(:,5)

scatter(KIPP_RR_Int, TRwS_RR_Int, 'r*');
grid on;

xlabel('Niederschlagsmenge RR (mm)');
ylabel('Niederschlagsmenge RR (mm)');




Ich bin wahrscheinlich so schon von Anfang an falsch an die Plottung herangegangen. Aus dem Plot geht halt nicht auf offensichtliche Art und Weise heraus, dass der TRwS eine viel bessere Auflösung als die Kippwaage besitzt, da die Kippwaage bei sehr wenig Niederschlag zu hohe Niederschlagsmengen anzeigt. (z.B TRwS ermittelt 0,02mm ---> Kippwaage demgegebüber 0,1mm zur gleichen Zeit).

Ich würde die einzelnen Messergebnisse auch gerne in versch. Farben auftragen und habe es bspw. auch schon mit gscatter versucht.

Code:


[Daten, Zeit]=xlsread('P_daten23_7_10.xls'); %Trennung von Zeit und Daten
TRwS_RR_Int=Daten(:,1);
KIPP_RR_Int=Daten(:,2);
Laser_RR_Int=Daten(:,5);

group=Daten;

gscatter(KIPP_RR_Int, TRwS_RR_Int, group, 'br','xo');


, aber dieser Plot ist optisch auch nicht so toll, weil wieder Werte ausgelassen werden und ich rechts eine riesige Legende habe.

Hat jemand eine Idee, wie ich es vernünftig hinbekommen könnte?

Ich bedanke mich schonmal im voraus. Smile

Grüße L3xiE

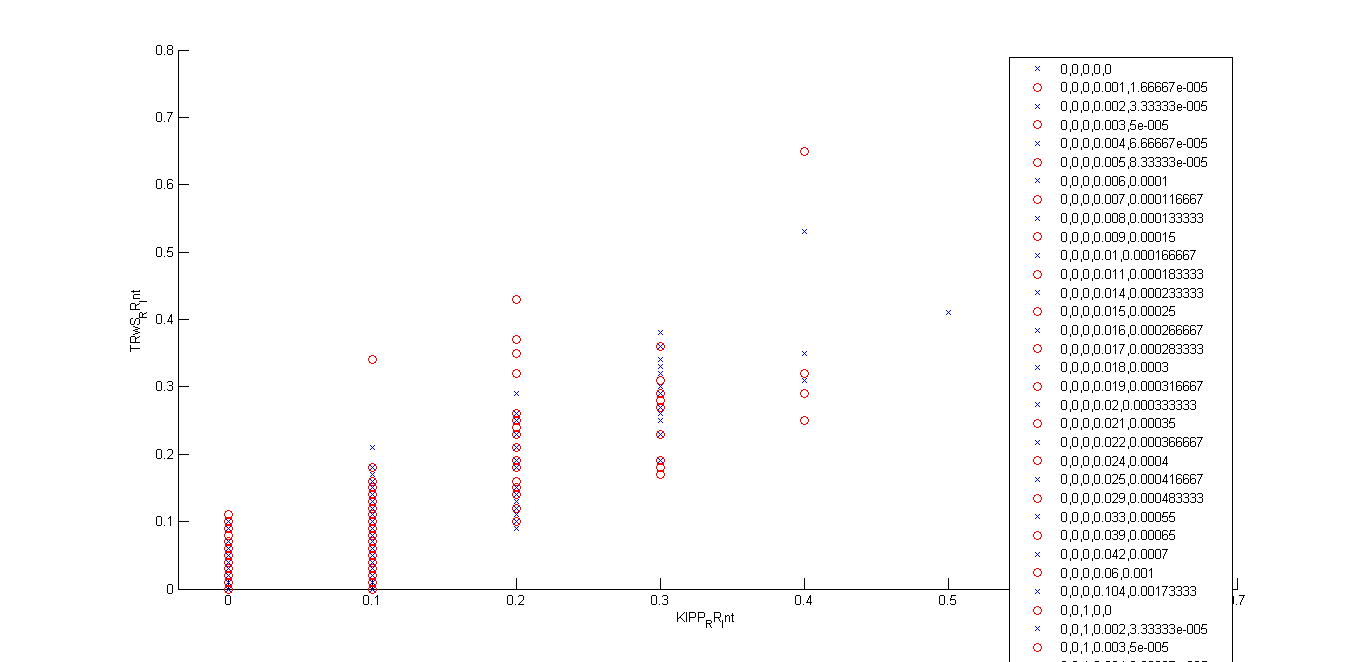

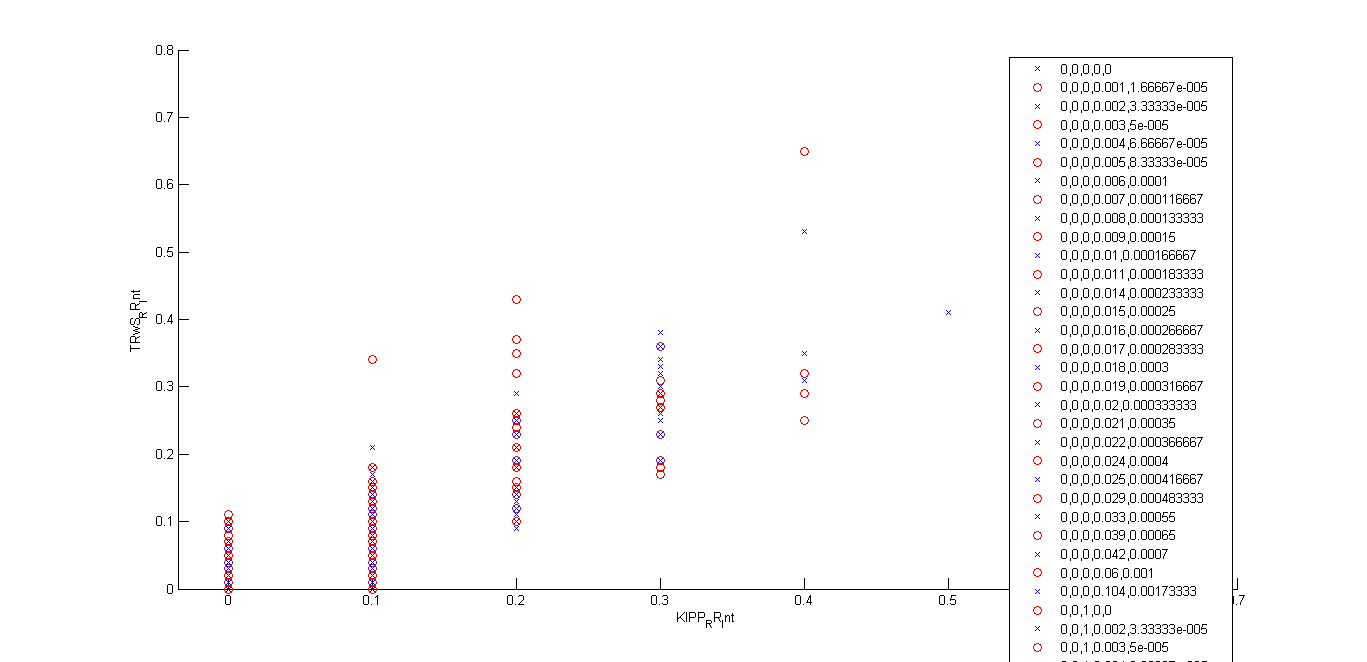

 Beschreibung:
Der Plot durch gscatter.

Download
 Dateiname:  test_scatter.png
 Dateigröße:  14.8 KB
 Heruntergeladen:  510 mal
P_daten23_7_10.xls
 Beschreibung:
Messdaten

Download
 Dateiname:  P_daten23_7_10.xls
 Dateigröße:  186 KB
 Heruntergeladen:  400 mal
