Verfasst am: 13.06.2015, 15:01 Titel: Schaltwerk programmieren in Matlab

Hallo liebes Forum,

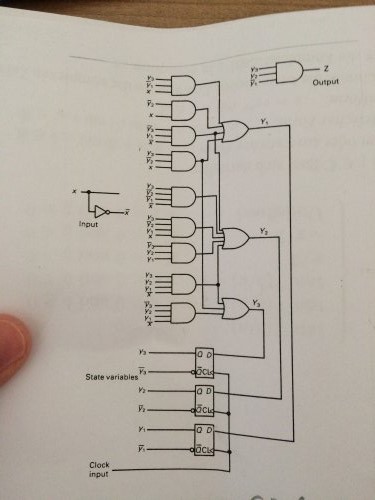

mein Kommilitone und ich haben die Aufgabe dieses Schaltnetz in Matlab zu programmieren:

Wir bekommen quasi zur Präsentation eine zufällige Bit Reihenfolge und dies muss Funktionieren... Allerdings ist das für meinen Geschmack eine zuuu schwierige Aufgabe, womit ich gar nicht klarkomme. Leider ist das eine Vorleistung für eine bevorstehende Prüfung, das thematisch nichts mit meiner Prüfung zu tun hat. Wenn das jemand kann bitte ich um Hilfe.

Danke im Voraus

Apfeltee

apfeltee

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 13.06.15

	Wohnort: ---

	Version: ---

Verfasst am: 14.06.2015, 16:14 Titel:

PUSH

apfeltee

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 13.06.15

	Wohnort: ---

	Version: ---

Verfasst am: 14.06.2015, 16:15 Titel:

SO Viel habe ich atm :

Code:

%and gatter
and1 = (x&~y1&y3);
and2 = x & ~y2;
and3 = ~x & y1 & ~y3;
and4 = x & ~y2 & y3;
and5 = ~x & ~y1 & ~y2 & y3;
and6 = x & y1 & ~y2 & y3;
and7 = y1 & y2 & ~y3;
and8 = ~x & y1 & y2 & y3;
and9 = ~x & y1 & y2 & ~y3;

%output
and10 = ~y1 & y2 & y3;

%or gatter
y1 = and1 | and2 | and3 | and4;
y2 = and3 | and5 | and6 | and7 | and8;
y3 = and4 | and8 | and9;

%flip-flop
dff1 = DFF(y1, clk);
dff2 = DFF(y2, clk);
dff3 = DFF(y3, clk);

%inputs
x = [0,1,0,1,1,1,0];
clk = [1,0,1,0,1,0,0];

------------------------
anderes funktionsscript

flipflop realisierung:

function Q = DFF(D, clk)
%D-Flip-Flop

if (clk == 1)
Q = D;
else
Q = 0;
end
end

Funktion ohne Link?

leider funktioniert das programm nicht er erkennt die y's nicht und gibt ein error mit den &'s

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 14.06.2015, 21:18 Titel:

Hallo apfeltee,

Wann immer Du im Forum erwähnst, dass es einen Fehler gibt, ist es sinnvoll auch die Fehlermeldung zu posten. Ansonsten können wir das Problem nicht erraten.

Was ist denn x, y1,y3 etc?
Was verwendest Du als Inputs für die Funktion DFF?

Gruß, Jan

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 15.06.2015, 05:05 Titel:

deine funktion giebt dir fast immer eine 0 zurück da bei if automatisch ein all eingefügt wird wenn die bedinung ein vektor ist.
und solange also clk nicht nur true werte enhällt giebt dir deine DFF funktion nur den wert 0 zurück ist das das von dir beabsichtigte verhalten ?
