Schleife hochzaehlen - Daten zuweisen

drawonmycar.com

Forum-Anfänger


	Beiträge: 24

	Anmeldedatum: 12.05.09

	Wohnort: ---

	Version: R2008b

Verfasst am: 03.06.2009, 13:37 Titel: Schleife hochzaehlen - Daten zuweisen

Hallo!

Gegeben sind 3 Punkte im Raum, diese Punkte sind im Vektorenformat vorhanden:

Code:

M(1,8,i); %X Wert von Punkt A
M(2,8,i); %Y Wert von Punkt A
M(3,8,i); %Z Wert von Punkt A

M(1,6,i); %X Wert von Punkt B
M(2,6,i); %Y Wert von Punkt B
M(3,6,i); %Z Wert von Punkt B

M(1,10,i); %X Wert von Punkt C
M(2,10,i); %Y Wert von Punkt C
M(3,10,i); %Z Wert von Punkt C

%i gibt es von 1 bis 45

Funktion ohne Link?

Nun will ich 45mal 2 Verbindungslinien zeichnen. Daher hatte ich folgende idee:

Neue Variablen mx(i); my(i); mz(i) mit Daten fuellen, anschl sollen je zwei Verbindungsvektoren geplottet werden.

Nun weiss ich nicht wie ich die Werte auf der linken Seite richtig hochzaehlen lassen kann? Mein fehlerhafter Code:

Code:

for i=1:45
mx(i)(1)= M(1,8,i);
my(i)(1)= M(2,8,i);
mz(i)(1)= M(3,8,i);

mx(i)(2)= M(1,6,i);
my(i)(2)= M(2,6,i);
mz(i)(2)= M(3,6,i);

mx(i)(3)= M(1,10,i);
my(i)(3)= M(2,10,i);
mz(i)(3)= M(3,10,i);

plot3(mx(i),my(i),mz(i));
hold on
axis([-1.5, 5, -1.5, 5, -1.5, 5])
end;

Funktion ohne Link?

Viele Gruesse,
DTR

Bijick

Ehrenmitglied


	Beiträge: 914

	Anmeldedatum: 18.06.07

	Wohnort: Nürnberg

	Version: R2006b, R2008b

Verfasst am: 03.06.2009, 15:31 Titel:

Hallo DTR,

mein Vorschlag ohne Schleife:

Code:

abc = [6,8,10];
mx = squeeze(M(1,abc,:));
my = squeeze(M(2,abc,:));
mz = squeeze(M(3,abc,:));

plot3(mx,my,mz);

Funktion ohne Link?

squeeze ist dabei erforderlich, um aus 1x3x45-Arrays formal 3x45-Arrays zu machen.

Oder wolltest Du für je drei Punkte eine eigene Grafik?

Herzliche Grüße
Bijick
_________________

>> why

drawonmycar.com

Themenstarter

Forum-Anfänger


	Beiträge: 24

	Anmeldedatum: 12.05.09

	Wohnort: ---

	Version: R2008b

Verfasst am: 04.06.2009, 10:31 Titel:

Hallo Bijick,

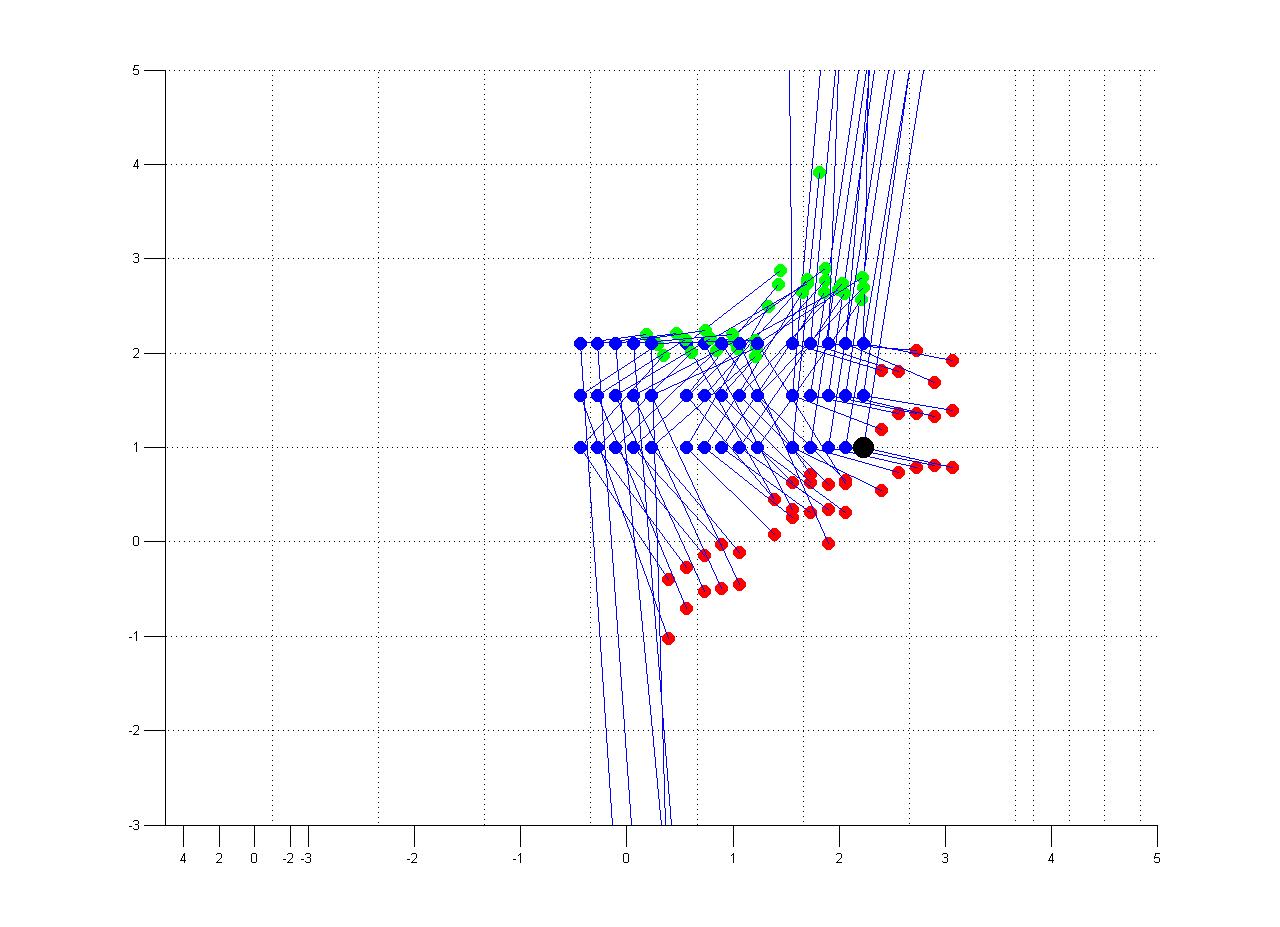

Dein Beispiel laeuft bei mir noch nicht, habe mal ein Bild angehaengt wie es aussehen soll.
Nur fuer das plotten der Linien habe ich jedoch ca 600 Zeilen Code noetig gehabt, da ich die genannte Schleife ohne Schleife angewandt habe.

Die Punkte plotte ich separat.

Viele Gruesse
DTR

2009_06_04connected vectors.jpg

Beschreibung:

orthogonal vektoren

Download

Dateiname:

2009_06_04connected vectors.jpg

Dateigröße:

134.28 KB

Heruntergeladen:

647 mal

Bijick

Ehrenmitglied


	Beiträge: 914

	Anmeldedatum: 18.06.07

	Wohnort: Nürnberg

	Version: R2006b, R2008b

Verfasst am: 04.06.2009, 11:00 Titel:

Hallo DTR,

ich verstehe die Aufgabe jetzt so: Du hast 45 Tripel von Punkten A, B, C im R^3, die in den Farben Rot, Grün und Blau als Punkte gezeichnet werden. Das klappt soweit. Jetzt möchtest Du jeweils A und B sowie B und C mit 2*45 schwarzen Linien verbinden. Die Darstellung soll dann als zweidimensionale Projektion erfolgen.

Bitte beschreibe "läuft bei mir noch nicht" näher. Gibt es eine Fehlermeldung? Wie sieht sie aus? Oder ist nur das Ergebnis anders als gewünscht? Wie ist es und wie soll es stattdessen sein? Das Verbinden der Punkte sollte mit meinem Code funktionieren, wenn M ein 3x10x45-Array ist. Ich habe es mit einer Zufallsmatrix

Code:

M = rand(3,10,45);

Funktion ohne Link?

getestet. Schwarz werden die Linien mit

Code:

plot3(mx,my,mz,'k');

Funktion ohne Link?

Eine zweidimenionale Projektion erhält man beispielsweise mit

Code:

view([90 0 0]) % nach dem plot3-Befehl

Funktion ohne Link?

Herzliche Grüße
Bijick
_________________

>> why

drawonmycar.com

Themenstarter

Forum-Anfänger


	Beiträge: 24

	Anmeldedatum: 12.05.09

	Wohnort: ---

	Version: R2008b

Verfasst am: 04.06.2009, 14:26 Titel:

Hallo Bijick,

mein Fehler. M ist 3x13x45 und die Darstellung soll im R^3 erfolgen.

ich hatte 'hold on' vergessen, daher erhielt ich keine Fehlermeldung und es wurde nichts angezeigt.

Die Verbindungen liefen noch in der flaschen Reihenfolge, was durch aendern der Reihenfolge in 8,6,10 behoben wurde.

Vielen vielen Dank!!!
DTR
