Verfasst am: 30.05.2012, 16:22 Titel: Schnitt durch unregelmäßigen Körper [3d]

Hallo,
Ich habe ein Problem, bei dem ich alleine nicht mehr weiter komme.
Ich habe die Oberfläche eines unregelmäßigen Körpers (Der Marsmond Phobos) mittels der surf Funktion erstellt:

Code:

[p,t]=meshgrid(linspace((0),(2*pi),361),linspace((-pi/2),(pi/2),180));

X=radiusmatrix.*cos(-p).*cos(t);
Y=radiusmatrix.*sin(-p).*cos(t);
Z=radiusmatrix.*sin(t);

h=surf(X,Y,Z);
shading interp
colormap(copper)

light('position',[1 0 0],'Style','infinite'); %Lichtquelle 1
light('position',[0 1 0],'Style','infinite'); %Lichtquelle 2
light('position',[0 0 -1],'Style','infinite'); %Lichtquelle 3
light('position',[-1 -1 0],'Style','infinite');

Funktion ohne Link?

In der Radiusmatrix habe ich die entsprechenden Radien für die jeweligen Positionen gespeichert.

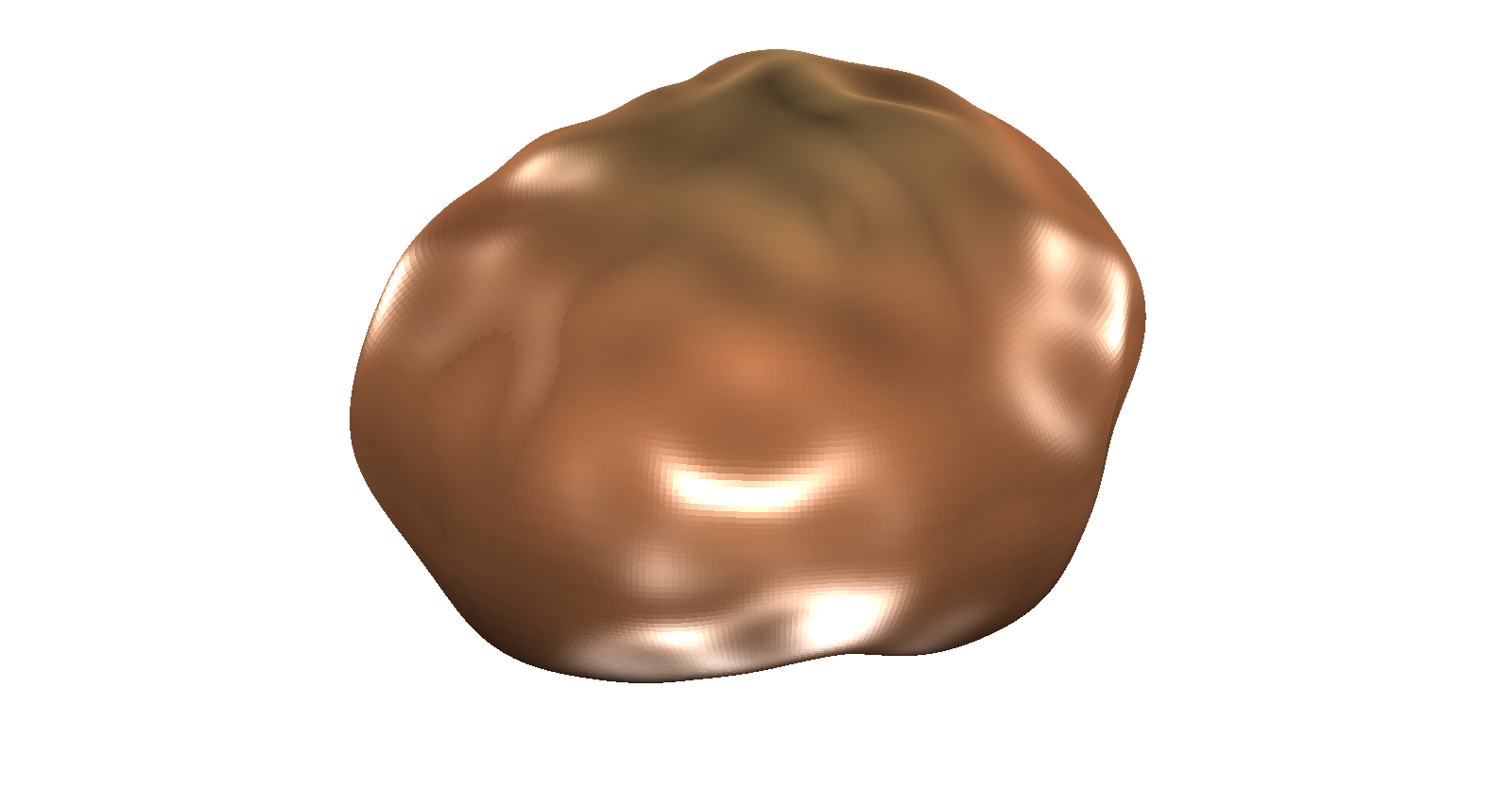

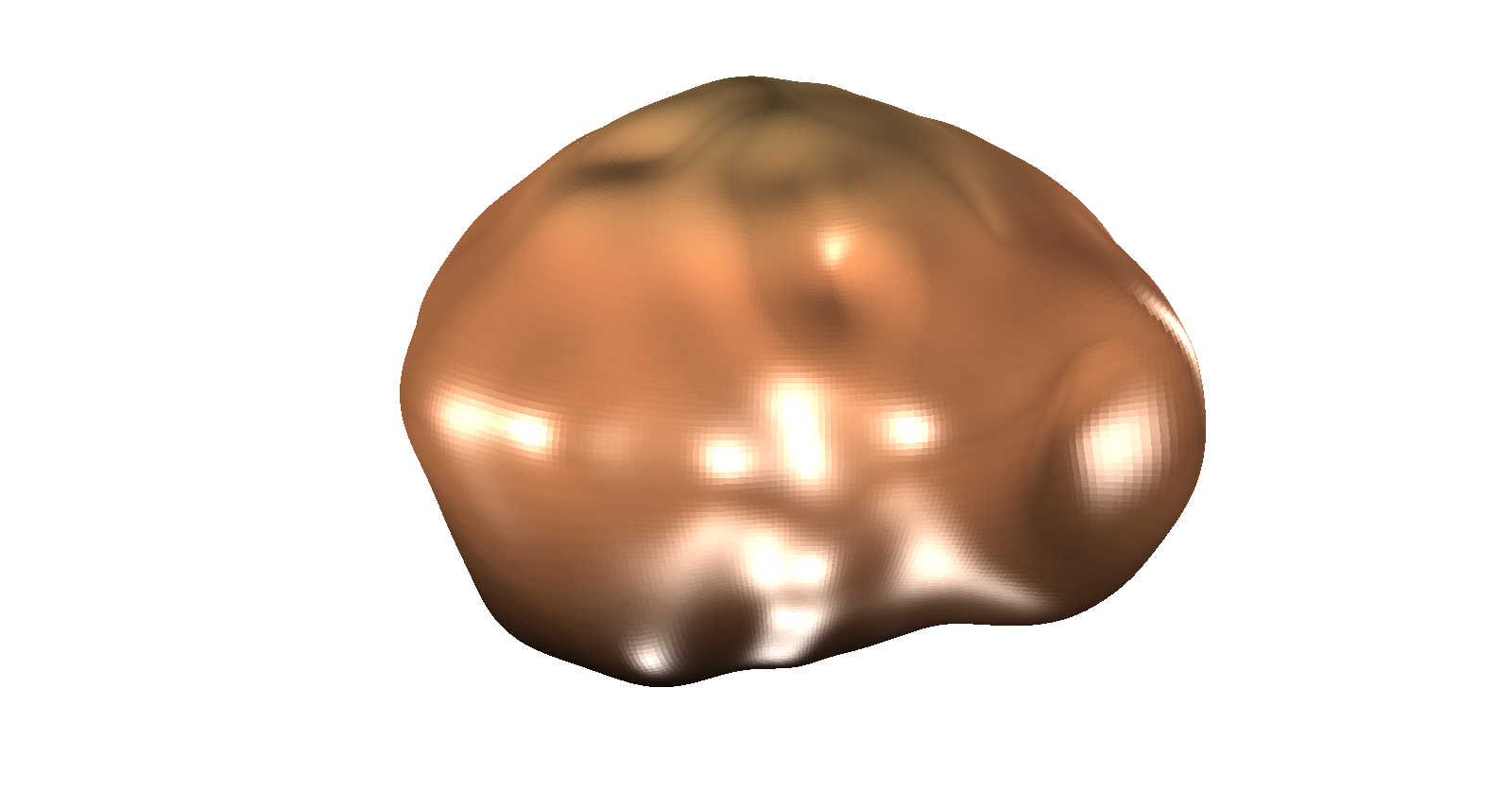

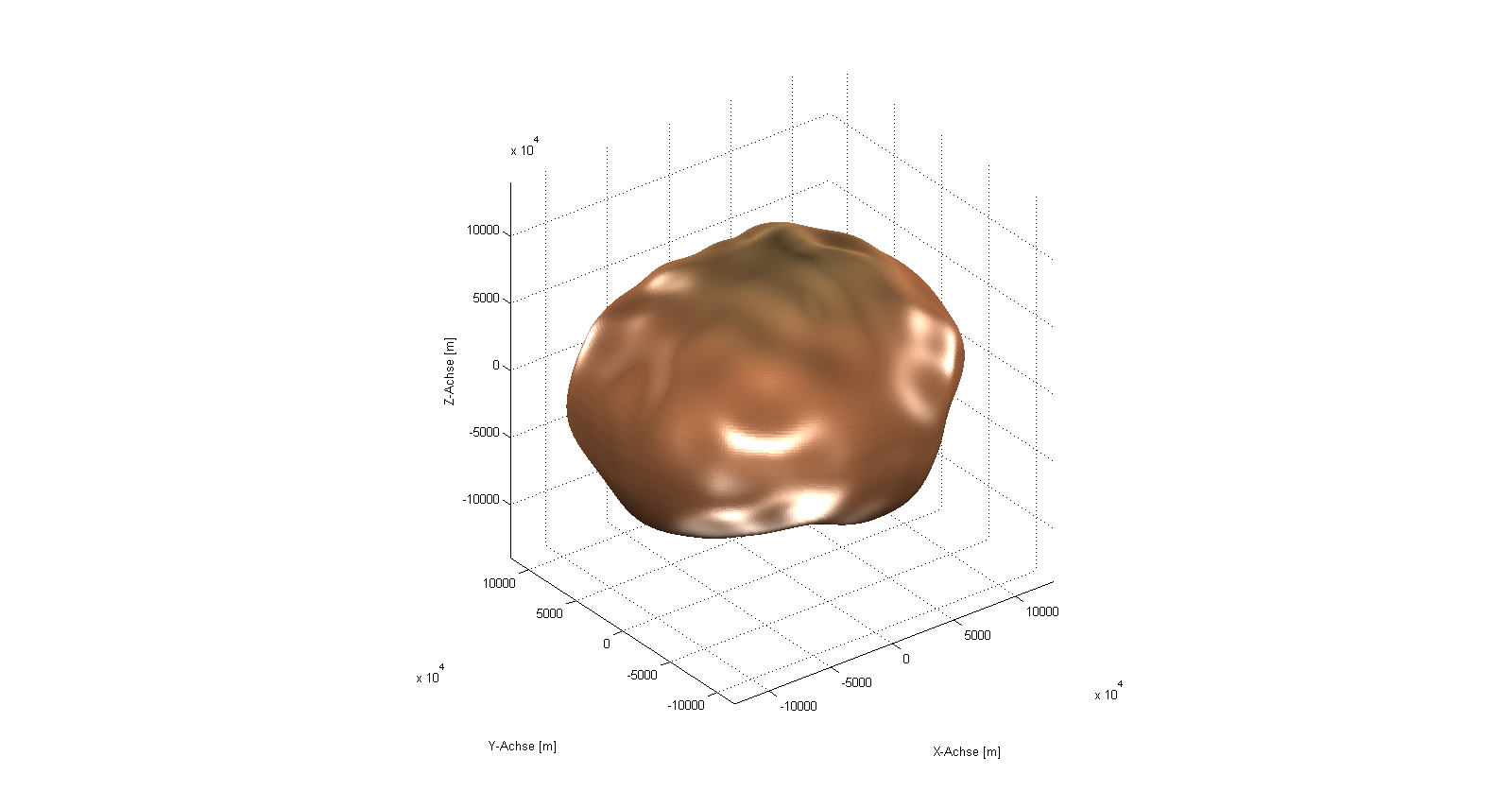

Das funktioniert alles wunderbar.(siehe Bilder)

Ich möchte nun beliebige Schnitte durch diesen Körper machen(so wie z.B. mit slice oder contourslice), um den Körper an einigen Stellen genauer zu untersuchen.
Diese Funktionen kann ich aber nicht verwenden, da ich ja keine Volumendaten habe, die ich bei dem Aufruf:

Code:

contourslice(X,Y,Z,V,Xi,Yi,Zi)

Funktion ohne Link?

in Form der Variable V ja aber benötige.

Meine Frage also:
Gibt es andere Funktionen, mit deren Hilfe ich beliebige Schnitte durch meinen Körper(oberläche) legen kann? Oder gibt es eine Mögichkeiten, diese Funktionen zu verwenden?

Vielleicht habt Ihr ja eine Idee. Ich bin für jede Antwort dankbar.
Gruß Borg303


Beschreibung:

Download

Dateiname:


Dateigröße:

121.23 KB

Heruntergeladen:

773 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

241.77 KB

Heruntergeladen:

759 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

267.61 KB

Heruntergeladen:

747 mal
