Schnitte darstellen mit pdeplot3d



SteffenB
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 03.11.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.11.2022, 16:45     Titel: Schnitte darstellen mit pdeplot3d
  Antworten mit Zitat
Hallo,

ich versuche mich gerade an der der Lösung der 3D Wärmeleitungsgleichung mit einem dem in Matlab implementierten pde solver. Das Skript sieht folgendermaßen aus:

Code:
clc
clear all
close all
% Create a model object.
model = createpde('thermal','transient');
% Create a cuboid geometry and assign it to the model.
L=0.1;
H=0.1;
B=0.1;
gm = multicuboid(L,B,H);
model.Geometry = gm;
generateMesh(model);
%Plot the geometry with face labes displayed.
f = figure(1);
fontSize = 22;
f.Position(3:4) = [540 420];
subplot(1,2,1)
pdegplot(model,'FaceLabels','on')
hold on
%Define thermal material properties.
Cp = 920;
rho = 2700;
k = 210;
thermalProperties(model,'ThermalConductivity',k,'SpecificHeat',Cp,'MassDensity',rho)
%Define boundary conditions
thermalBC(model,'Face',1,'Temperature',100) % Face 1 = unten
thermalBC(model,'Face',2,'Temperature',300) % Face 2 = oben
thermalBC(model,'Face',3,'Temperature',200) % Face 3 = positive x Richtung
thermalBC(model,'Face',4,'Temperature',200) % Face 4 = positive y Richtung
thermalBC(model,'Face',5,'Temperature',200) % Face 5 = negative x Richtung
thermalBC(model,'Face',6,'Temperature',200) % Face 6 = negative y Richtung
% Set IC as 25 and solve for from 0 to 300 time units.
thermalIC(model,25)
tlist = 0:100:300;
R = solve(model,tlist)
subplot(1,2,2)
hold on
pdeplot3D(model,'ColorMapData',R.Temperature(:,4))

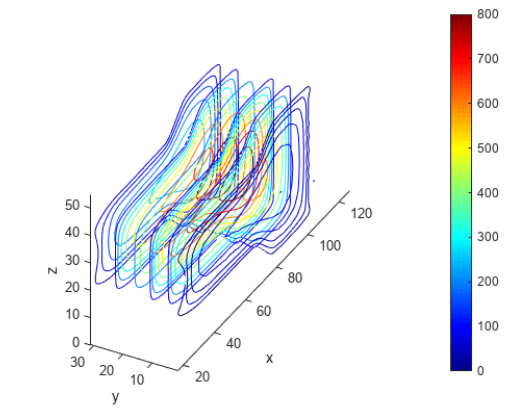

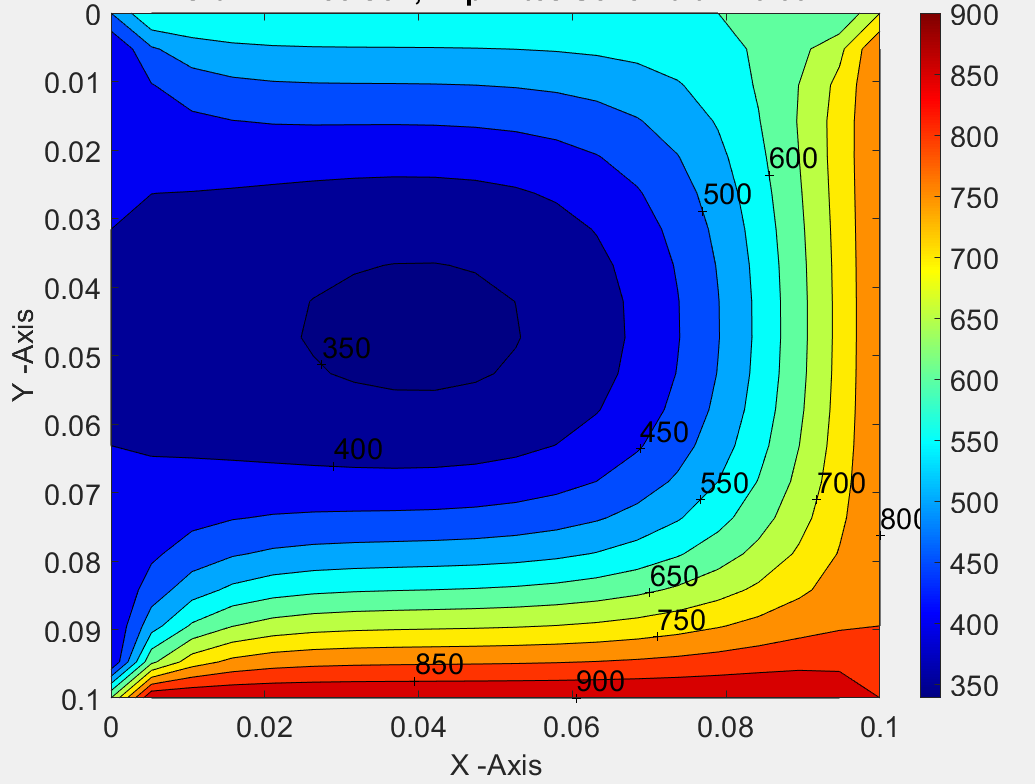

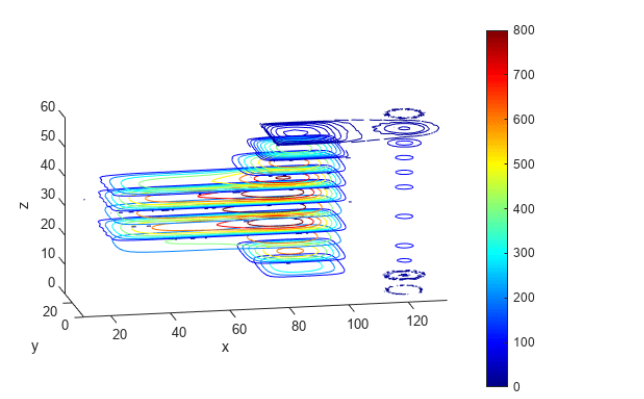

Das funktioniert soweit auch. Ich würde jetzt gerne die Temperatur in Schnitten darstellen etwa so wie in den angehängten Bildern.

bei der Darstellung von Schnitten bzw. contourplots von Schnittebenen bin ich leider nicht weitergekommen. Vielleicht hat ja im Forum jemand eine Idee.

VG
Steffen

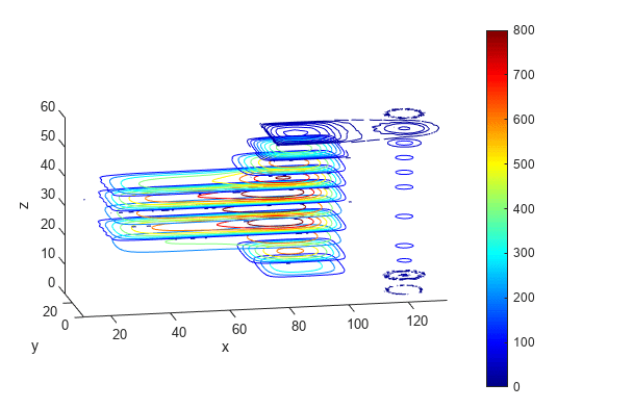

 Beschreibung:

Download
 Dateiname:  c.png
 Dateigröße:  81.45 KB
 Heruntergeladen:  34 mal
 Beschreibung:

Download
 Dateiname:  z.png
 Dateigröße:  89.42 KB
 Heruntergeladen:  30 mal
 Beschreibung:

Download
 Dateiname:  y.png
 Dateigröße:  100.74 KB
 Heruntergeladen:  23 mal
Private Nachricht senden Benutzer-Profile anzeigen


Rickpat

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.12.2022, 13:40     Titel:
  Antworten mit Zitat
Hallo,

ich hatte das so gelöst....
Code:
[XXX,YYY,ZZZ] = meshgrid(-0.25:0.01:0.25, -0.1:0.01:0.35, 0.0:0.01:0.5);


V = interpolateTemperature(R,XXX,YYY,ZZZ,600);
V = reshape(V,size(XXX));


figure
colormap jet
slice(XXX,YYY,ZZZ,V,[],0.15:0.02:0.15,[])

xlabel('x')
ylabel('y')
zlabel('z')
colorbar
view(-11,14)
axis equal
