Schnittpunkt 2er Vektoren gesucht


Deniz
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 90
Anmeldedatum: 31.07.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.05.2011, 22:14     Titel: Schnittpunkt 2er Vektoren gesucht
  Antworten mit Zitat
Hallo,
ich habe schon nach Lösungen geschaut, finde aber nichts passendes.

Ich habe 2 Vektoren und möchte den Schnittpunkt zwischen beiden. Ein Vektor ist eine Gerade.
Bisher habe ich folgendes:

Code:

step = 0.04 : 0.01 : 180;
k = length(step);
h_step = (h5-h7)./k;

for i = 1 : k
   Taulinie(i)= XSteam('hV_p',step(i));
   Expansion(i) = h5-h_step.*i;
end



Meiner Meinung nach habe ich jetzt 2 Vektoren, die sich irgendwo schneiden sollten. Ich hatte mir eine while Schleife überlegt und eine Toleranz, also toleranz = Taulinie-Expansion und dann while toleranz > 0.01 etc...
Aber dann hätte ich in meiner while-Schleife eine for-Schleife. Ich weiß nicht, wie ich dann zu einem Abbruch komme:

Code:

step = 0.04 : 0.01 : 180;
k = length(step);
h_step = (h5-h7)./k;
toleranz = 10;

while toleranz >0.1

for i = 1 : k
   Taulinie(i)= XSteam('hV_p',step(i));
   Expansion(i) = h5-h_step.*i;
   toleranz = Taulinie(i) - Expansion(i);
end
end



Ich weiß, dass es so nicht stimmt. Ich komm aber nicht darauf, was ich schreiben müsste. Oder gibt es allgemein eine elegantere Lösung hierfür?

Vielen Dank schon mal für die Hilfe!

MfG
Deniz
Private Nachricht senden Benutzer-Profile anzeigen


Deniz
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 90
Anmeldedatum: 31.07.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.05.2011, 10:53     Titel:
  Antworten mit Zitat
Ich habe es jetzt wie folgt versucht, das Ergebnis stimmt aber nicht:

Code:

fehler1= 1000000;
t = 1;
p_step = p1 : 0.01 : p2;
k = length(p_step);
h = zeros(k,1);
h_step = (h5-h7)./k;
hx = zeros(k,1);

for i = 1 : k

    h(i) = XSteam('hV_p',p_step(i));
    hx(i) = h5 - h_step.*i;
end

while fehler1 >= 0.1

    h1 = h(t);
    hx1 = hx(t);
    fehler1 = abs(h1-hx1);
    t = t+1;

    l = hx1;
end
Out = l;

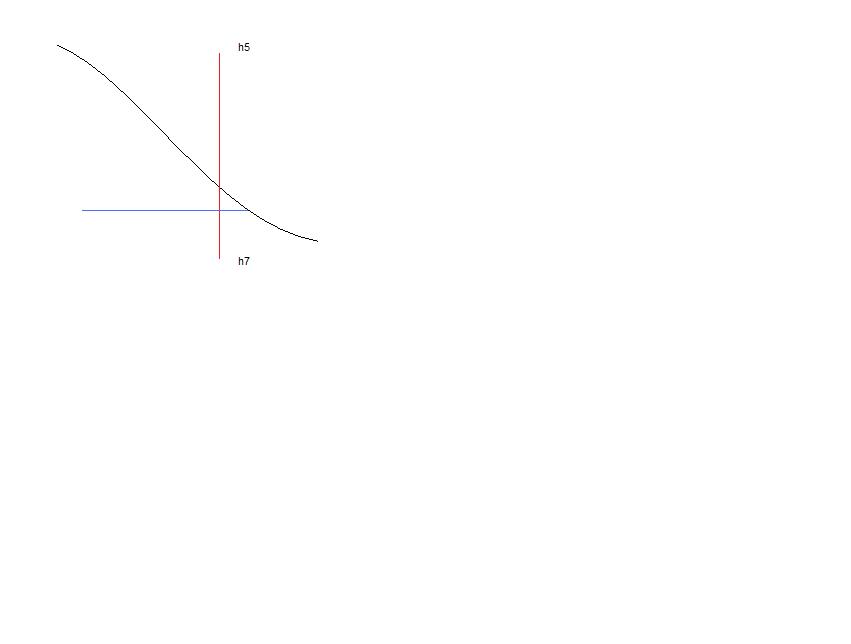

Ich habe mal ein Bild angehängt. Ich möchte den Schnittpunkt zwischen schwarz und rot. Dort soll die blaue Linie dann ihren Startpunkt haben. Momentan schneidet sie aber nur die schwarze Linie. h ist die schwarze Linie und hx die rote.Hat jemand einen Tip?

Danke!

MfG
Deniz

 Beschreibung:

Download
 Dateiname:  Schnittpunkt.jpg
 Dateigröße:  12.15 KB
 Heruntergeladen:  528 mal
Private Nachricht senden Benutzer-Profile anzeigen

Deniz
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 90
Anmeldedatum: 31.07.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.05.2011, 16:02     Titel:
  Antworten mit Zitat
Ich habe es jetzt hinbekommen durch einiges rumprobieren. Meiner Fehler war u.a., dass ich den X-Wert meines Diagramms nicht verglichen habe.
Danke an alle, die sich das Programm + Bild angesehen haben.

Gruß
Deniz
