Verfasst am: 29.11.2011, 12:57 Titel: Schriftart und -größe der Achsen ändern

Hallo,

ich habe eine Matlab-Figure mit zwei Plots und zwei y-Achsen.

Weil ich das in abdrucken möchte muss ich die Schriftgröße erhöhen (sonst kann man nachher nichts lesen..).

Wenn ich über die "plot tools" die Schriftgröße ändere, ändert sich nur die Beschriftung eines der beiden Plots.

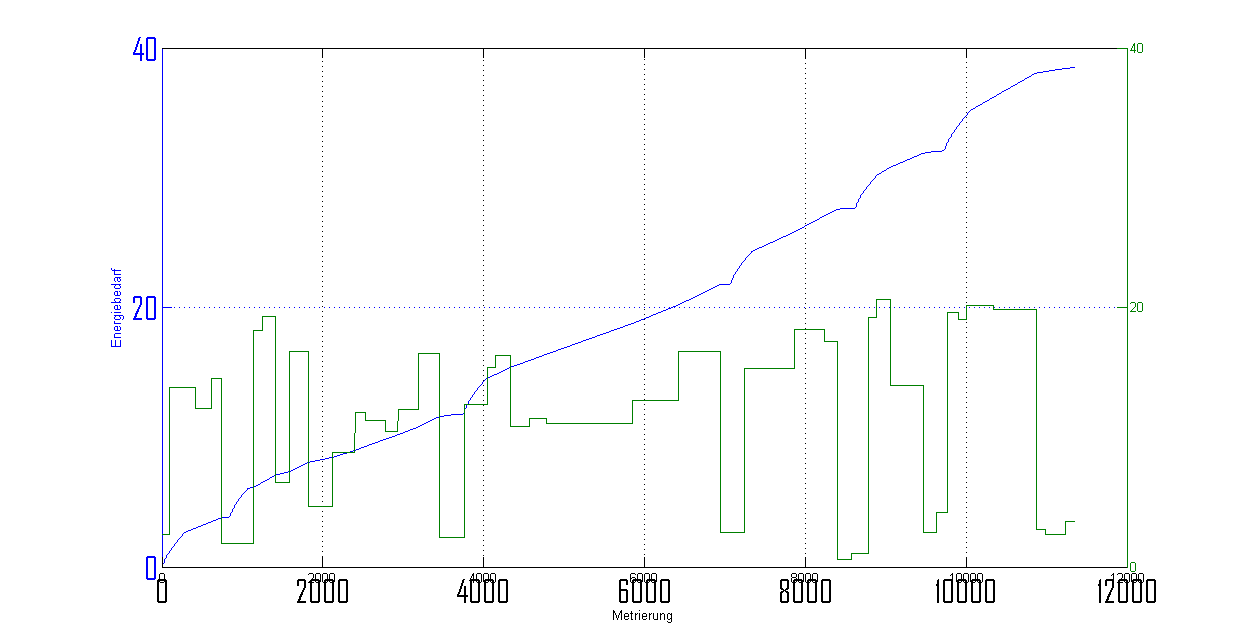

Wie kann ich für beide die Schriftgrößen gleichermaßen ändern, bzw. die eine Beschriftung der x-Achse ausblenden (vgl. Anhang).

Würde mich sehr über einen Tipp freuen.

Danke schonmal!
Sebastian


Beschreibung:

Download

Dateiname:


Dateigröße:

10.24 KB

Heruntergeladen:

962 mal

Sebastian87

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 29.11.2011, 16:18 Titel:

... bin leider ein ziemlciher Matlab-Neuling..

hatte vergessen zu schreiben, dass die Diagramme mit der plotyy-Funktion erstellt werden.

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 29.11.2011, 16:31 Titel:

hmm an beiden axen is doch die selbe einteilung. warum nimmst du nicht plot?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 29.11.2011, 18:41 Titel: Re: Schriftart und -größe der Achsen ändern

Hallo Sebastian87,

PLOTYY gibt die Handles der Axes-Objekte zurück. Die kann man benutzen, um die Schriftgröße zu ändern:

Code:

[AX,H1,H2] = PLOTYY(...);
set(AX, 'FontSize', 20);

Funktion ohne Link?

Man kann auch die anderen Eigenschaften der beiden Axes-Objekte ändern, siehe "get(AX(1))".

Gruß, Jan

Wall-E

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 21.06.11

	Wohnort: ---

	Version: R2009b

Verfasst am: 06.12.2011, 03:43 Titel:

Hi!
Um nochma auf Jans Post zurückzukommen...
Ich hab hier mal ein Beispiel gepostet weil ich ein ähnliches Problem hatte.
So sahs eigentlich recht schick bei mir aus...
Kannst ja ma schaun ob das was für dich ist.
Gruß Wall-E

Code:

[AX,H1,H2]=plotyy(X,Y,X,Z,'plot');
set(H1,'Marker','o','MarkerSize',4,... % Linie von erster Y-Achse
'MarkerFaceColor','k','MarkerEdgecolor',[.1 .1 .1]);
set(H2,'Marker','.',... % Linie von zweiter Y-Achse
'MarkerSize',8,'Color',[0 0 1]);
set(get(AX(2),'Ylabel'),'String','Name von zweiter Y-Achse',... % Einstellungen zweite Achse
'FontWeight','bold','Color',[0 0 1]) ;
set(AX(2),'XTick',[],'XTickLabel',[],'YColor',[0 0 1],... % XTicks und XTicklabel von zweiter Achse entfernen
'YTickMode','auto')
set(AX(1),'YColor','k','YTickMode','auto') % YTicks automatisch

Funktion ohne Link?

Wall-E

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 21.06.11

	Wohnort: ---

	Version: R2009b

Verfasst am: 06.12.2011, 03:46 Titel:

Ach ganz vergessen... so kann man Schriftgröße der zweiten Achse ändern:

Code:

set(AX(2),'FontSize',16)

Funktion ohne Link?
