Verfasst am: 09.09.2013, 05:00 Titel: Schwierigkeiten bei Interpolation

Hallo ihr!

ich möchte eine Interpolation durchführen umd zwei Vektoren auf die gleiche Länge zu bringen.

Dabei habe ich einmal einen Vektor mit theoretisch errechneten Werten und einen Vektor mit Werten aus einer Simulation.

Das Problem ist hier bei das die theoretische errechnete Kurve viel mehr Werte, aufgrund der hohen Abtastungsrate, hat als der simulierte Vektor.

Drum dachte ich mir, ich könnte das mit "interp1" eins angleichen.

Doch es kommt nicht das raus, was ich mir erhoffte.

Hier erstmal ein paar Infos über meine Vektor:

Zitat:

tzcross3<1x32606>
mit tzcross3(1:24000) = 1
und tzcross3(24001:32606) = 0.249 bis 8.854 (Schrittweite: 0.001)

d<1x32605>
mit d(1:24000) = 0
und d(24001:32605) = die funktionswerte...

t1<1x424992>
mit 0:1/48000:8.854

Das erste Problem das ich hatte, war, das ich anfangs eine pausenzeit habe, in der die Werte eine Sekunde lang gleich sind und somit nicht die interp1-Funktion einfach mittels:

Code:

dInt = interp1(tzcross3(1:l),d,t1);

Funktion ohne Link?

einsetzen konnte, da immer folgender Fehler kam:

Zitat:

??? Error using ==> interp1 at 262
The values of X should be distinct.

Was ja auch Sinn macht, da er ja keine Werte zwischen zwei gleichen Werte interpolieren kann, wenn ich das richtig verstanden habe..

also überlegte ich mir folgendes:

Code:

figure; %Simuliertes Signal
plot(tzcross3(1:l),d)
grid on;
title('Simulated Signal')
legend('Simulated')

tspline =0:t1(end)/length(d):t1(end)-t1(end)/length(d);
dInt = interp1(tspline,d,t1);

figure
plot(t1,dTheo,'r', t1,dInt,'b');
xlabel('t/{\its}')
ylabel('s/{\itm}')
grid on;
legend('Theoretical','Simulated')
title('Theoretical and simulated Interpoliert')

Funktion ohne Link?

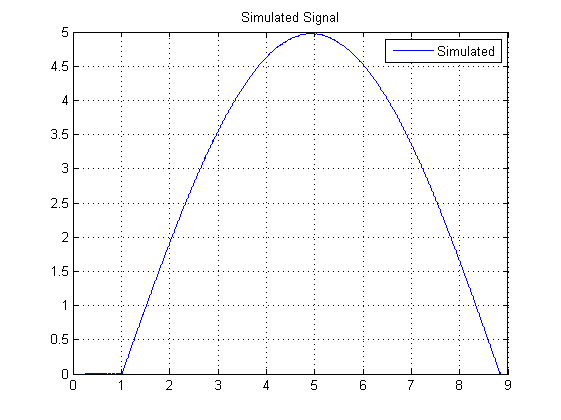

Wenn ich den ersten Plott ausfuehre habe ich die Kurve, die ich erwarte (siehe Simulated Signal).

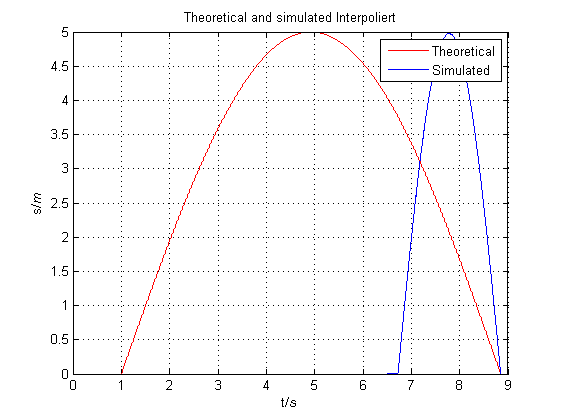

Wenn ich dann aber die Interpolation ausfuehre und die beiden Kurven vergleiche habe ich folgeden Kurve, wobei "Simulated" , wie man sieht nicht passt, denn sie sollte der "theoretical" sehr aehnlen...

Waere echt super, wenn ihr mir hier weiter helfen koenntet.

Vielen Dank im Voraus!


Beschreibung:

Download

Dateiname:


Dateigröße:

7.68 KB

Heruntergeladen:

358 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

8.33 KB

Heruntergeladen:

362 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 09.09.2013, 08:55 Titel:

bei deinem code fehlen viele sachen. was ist dtheo. wie sehen die funktionswerte aus wie die messwerte etc . mann muss sehr viel raten um dein beispiel zum laufen zu bekommen. außerdem verstehe ich nicht warum tzcross3 am anfang 1 ist wenn du da nur ne pause hast. warum nicht nan oder 0. jedenflalls must du einfach die nicht relevanten daten ohne messung am anfang rausschneiden da die argumente für interp1 monoton steigend seihen müssen.
quasi:

Code:

vq=interp1(tzcross3(24001:32606),d(24001:32606),t1)

Funktion ohne Link?

am anfang kommt dabei nan rauß bis zur zeit 0249 da dort ja auch keine werte vorliegen aus denen man interpolieren könnte.
_________________

richtig Fragen

-Spun-

Themenstarter

Forum-Anfänger


	Beiträge: 15

	Anmeldedatum: 07.08.13

	Wohnort: ---

	Version: ---

Verfasst am: 09.09.2013, 10:39 Titel:

Ah super! Vielen vielen Dank!

Nun funktionierts Very Happy
