Verfasst am: 02.03.2011, 17:00 Titel: Schwingung mittels zweier Kriterien erkennen

Hallo,

ein gegebener vektor beschreibt zwei schwingungen. diese schwingungen möchte ich mit dem matlab code zählen. Um die Schwingung als solche zu erkennen, sollen zwei bedingungen erfüllt sein:
1. die schwingung muss einen vorgegebenen wert überschreiten
und 2. anschliessend wieder einen zweiten kleineren WErt unterschreiten.

Wie krieg ich das hin?

mein bisheriger ansatz:

Code:

T = [1 2 3 4 5 6 7 8 9 9 8 7 6 5 4 3 2 1 2 3 4 5 6 7 8 9 8 7 6 5 4 3 2 1];
length(T)

for i=1:length(T);

if(T(i)>10)
f_2 = T(i);
A = i;

for k = i:length(T)

if(T(j)< 4)
B=1;
Counter_rechts_70=cat(1,Counter_rechts_70,B);
break

end;
end;

break
end;

% Counter_rechts_70=cat(1,Counter_rechts_70,buf_2)
end;

Funktion ohne Link?

tausend dank für ieure hilfe

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 02.03.2011, 18:30 Titel:

Hallo

meinst du so? Wenn nicht bitte am Beispiel erklären.

Code:

T = [1 2 3 4 5 6 7 8 9 9 8 7 6 5 4 3 2 1 2 3 4 5 6 7 8 9 8 7 6 5 4 3 2 1];
pos = [ findstr([0 T<10&T>4 0],[0 1]);findstr([0 T<10&T>4 0],[1 0])-1]
anz = size(pos,2)

Funktion ohne Link?

rohneluk

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 02.03.11

	Wohnort: Berlin

	Version: ---

Verfasst am: 03.03.2011, 11:24 Titel:

Danke, das war hilfreich.

Leider bekomm ich noch nicht das gewünschte Resultat.

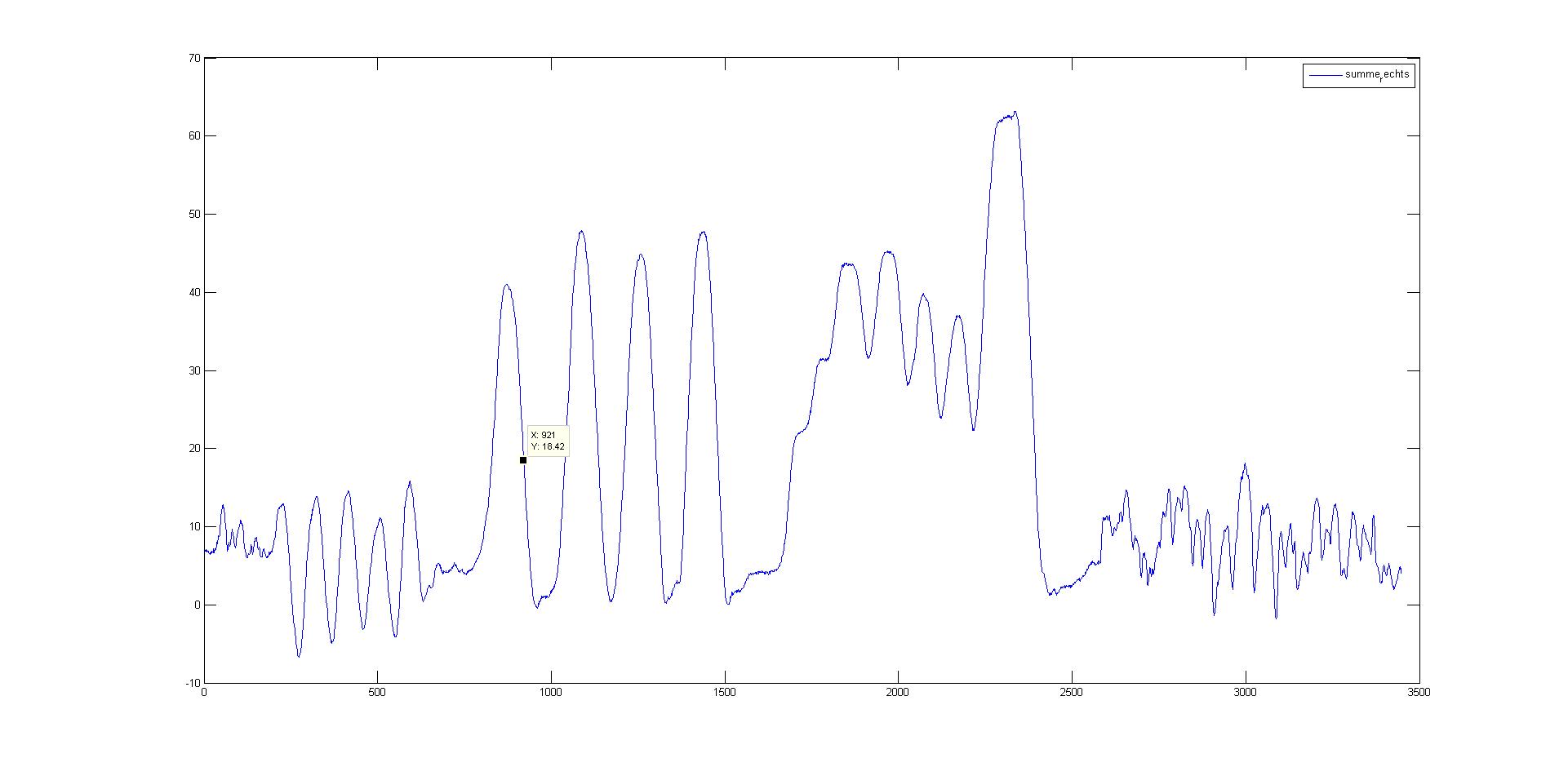

Zu folgendem Bild (Anhang) gibt Matlab mit dem Befehl

Code:

% Bestimmung der Kriterien
crit_70_rechts = 43;
crit_30_rechts = 18;

% Anzahl der Flexionen zählen
summe_rechts = summe_rechts';
pos = [ findstr([0 summe_rechts<crit_70_rechts&summe_rechts>crit_30_rechts 0],[0 1]);findstr([0 summe_rechts<crit_70_rechts&summe_rechts>crit_30_rechts 0],[1 0])-1]
anz = size(pos,2)

Funktion ohne Link?

folgendes Resultat:
pos =

828 1039 1107 1210 1271 1388 1456 1693 1876 1994 2371 2997
921 1067 1136 1244 1303 1415 1481 1836 1948 2249 2393 2998

anz =

12

Vielleicht kann mir jemand einen Tip geben?


Beschreibung:

Download

Dateiname:


Dateigröße:

85.68 KB

Heruntergeladen:

544 mal

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 03.03.2011, 14:21 Titel:

Und was sollte rauskommen?
Dann bitte erkläre anhand folgender Daten, was soll rauskommen bei
crit_70_rechts = 60;
crit_30_rechts = 40;

Code:

T =[ 43, 91, 18, 26, 15, 14, 87, 58, 55, 14, 85, 62, 35, 51, 40, 8, 24, 12, 18, 24]
figure(); plot(T)

Funktion ohne Link?

rohneluk

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 02.03.11

	Wohnort: Berlin

	Version: ---

Verfasst am: 03.03.2011, 16:12 Titel:

Meine Fragestellung war etwas unpräzis.

Die Antwort auf diesen Vektor T ist 3.

Es werden nur Schwingungen gezählt die vorerst einen Wert übersteigen (hier 60). Die Zählung erfolgt jedoch nur wenn die Schwingung anschliessend wieder einen Minimalwert (hier 40) unterschreitet.

Dein bisheriger code hat alle schwingungen die den Bereich 30<x<70 über und unterschritten haben, gezählt.

Vielen Dank für die Hilfe

rohneluk

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 02.03.11

	Wohnort: Berlin

	Version: ---

Verfasst am: 04.03.2011, 11:05 Titel:

Ich habe an meinem Ansatz weitergearbeitet. Der Code ist vielleicht etwas holprig, funktionieren tuts jedoch.

Code:

for i=1:length(flexion_gesamt);

if(flexion_gesamt(i)>crit_70_rechts)
buf_2 = flexion_gesamt(i);
A = i;
Counter_0 = cat(1,Counter_0,A);

for i = A:length(flexion_gesamt)
if(flexion_gesamt(i)< crit_30_rechts)
B=i;
find(diff(B))
Counter_rechts_70=cat(1,Counter_rechts_70,B);
break
end;
end;
end;
end;

Anz_Flexionen_70= length(find(diff(Counter_rechts_70)>0))+1

Funktion ohne Link?

Für Verbesserungsvorschläge immer offen.
Danke für die Hilfe
