Scope erfasst nicht alle Werte



mrks_94
Forum-Anfänger

Forum-Anfänger


Beiträge: 25
Anmeldedatum: 13.06.18
Wohnort: ---
Version: R2018a
     Beitrag Verfasst am: 21.07.2018, 13:09     Titel: Scope erfasst nicht alle Werte
  Antworten mit Zitat
Hallo alle miteinander,

ich habe ein Problem mit dem Scope..

Und zwar habe ich eine Zeitreihe, welche in Einserschritten von 1 bis 525591 geht. Jedem Zeitschritt ist ein Leistungswert zugeordnet. Ich habe als Matlabvariable eine Matrix der Größe 525591x2 im Format double, wobei die erste Spalte die Zeit und die zweite die Leistung ist.

Diese möchte ich in ein Simulinkmodell mittels des From Workspace-Block implementieren. Das hat so weit funktoniert. Nun zeigt das Scope allerdings nicht jeden Wert dieser Zeitreihe an, sondern nur 51. Diese 51 Werte sind linear über den gesamten Zeitraum verteilt.

Zum Verständniss findet ihr die Abbildung des Scopes im Anhang (Simulink_Scope.PNG). Diese sollte allerdings genauso wie der plot aus Matlab aussehen (abb_p_ausfall_wp.png), welcher jeden Wert abbildet.

Wie kann ich das gleiche nun mit dem Scope in Simulink realisieren?

Schnonmal vieln Dank und liebe Grüße!

 Beschreibung:

Download

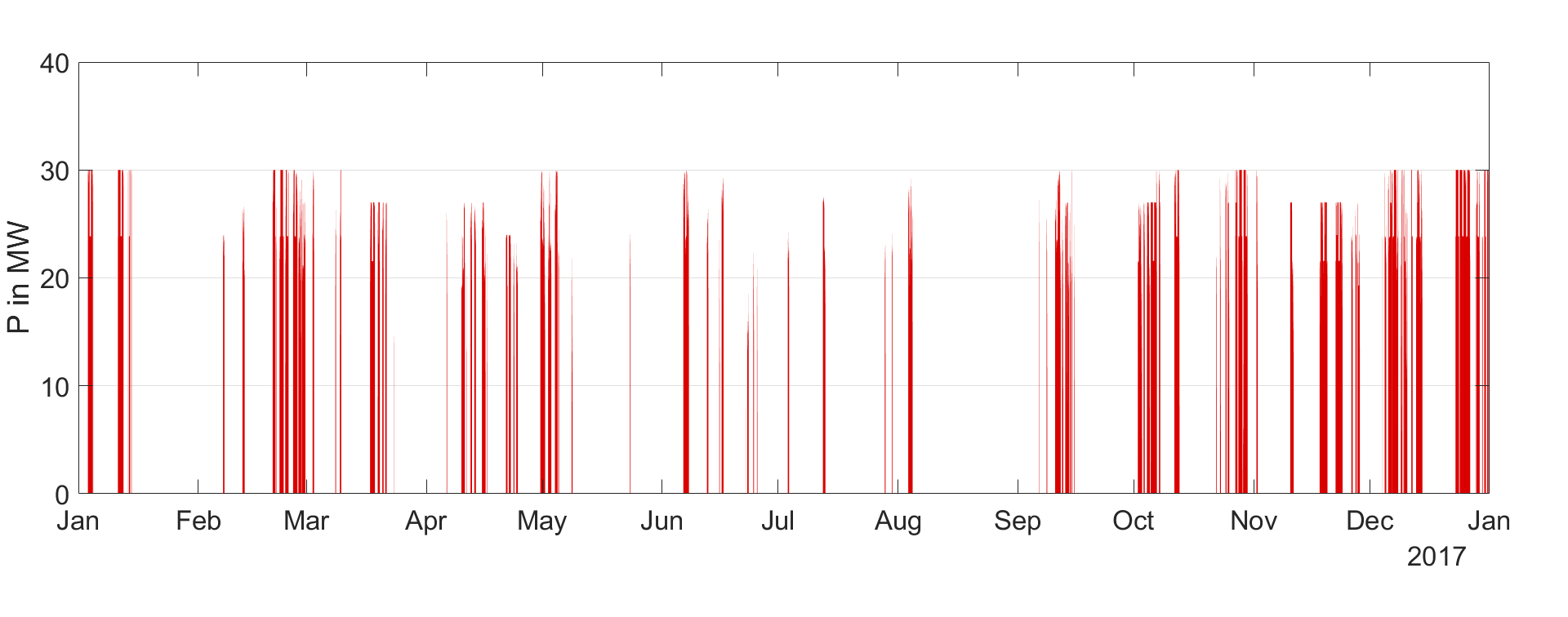

 Dateiname:  abb_p_ausfall_wp.png
 Dateigröße:  34.72 KB
 Heruntergeladen:  33 mal
 Beschreibung:

Download

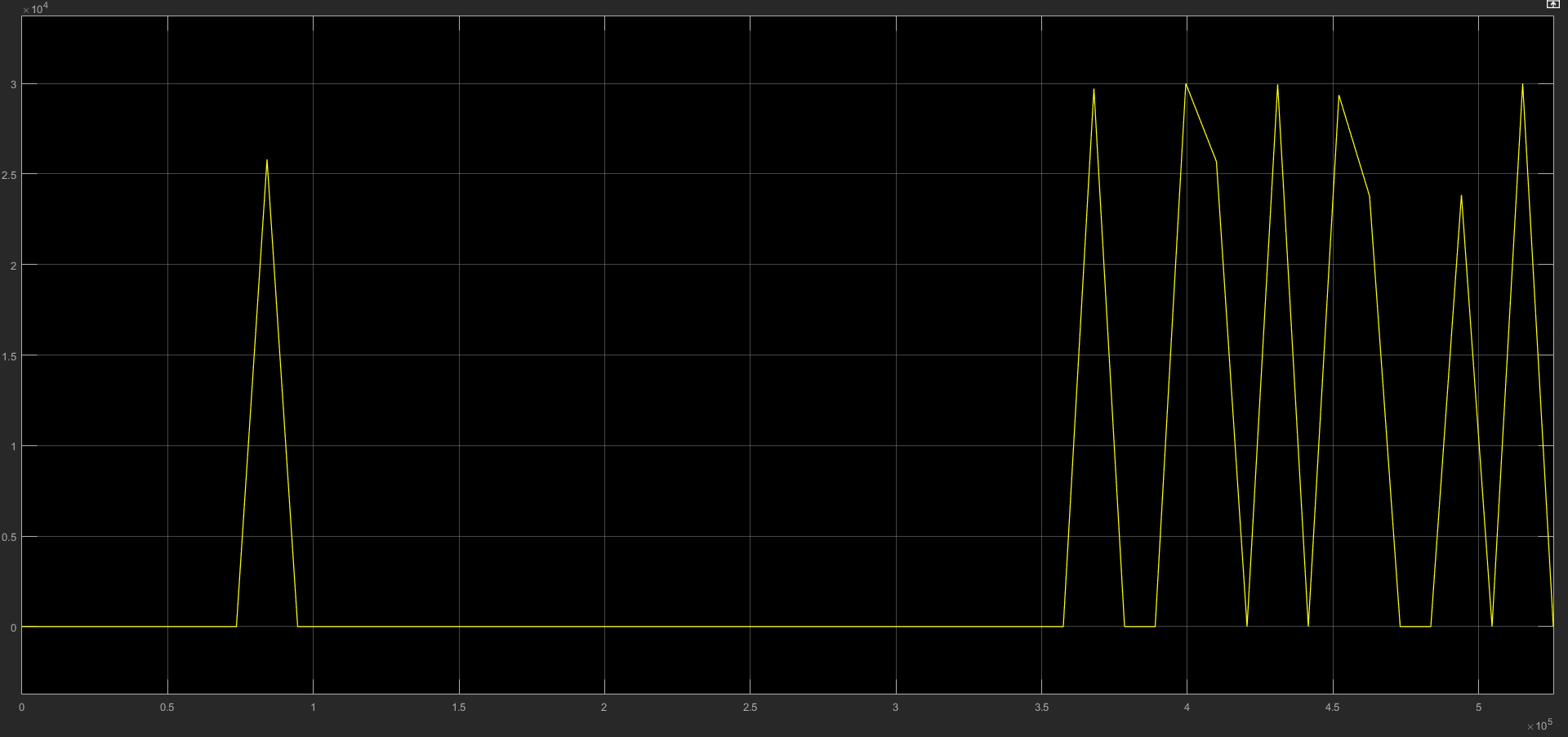

 Dateiname:  Simulink_Scope.PNG
 Dateigröße:  60.77 KB
 Heruntergeladen:  28 mal
Private Nachricht senden Benutzer-Profile anzeigen


J0nas
Forum-Century

Forum-Century


Beiträge: 206
Anmeldedatum: 10.09.15
Wohnort: ---
Version: ab 2016a
     Beitrag Verfasst am: 21.07.2018, 13:47     Titel:
  Antworten mit Zitat
Hallo mrks_94,

wie hast du denn dein Modell aufgebaut? Welche step size verwendest du?
Kannst du eventuell dein Modell hier mal hochladen? Dann ist das einfacher nachzuvollziehen.

Grüße
Jonas
_________________

1.) Ask Google & Matlab Documentation
2.) Ask gomatlab.de & Technical Support of MathWorks
3.) Go mad, your problem is unsolvable
Private Nachricht senden Benutzer-Profile anzeigen

mrks_94
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 25
Anmeldedatum: 13.06.18
Wohnort: ---
Version: R2018a
     Beitrag Verfasst am: 21.07.2018, 14:34     Titel:
  Antworten mit Zitat
Ich habe die Lösung gefunden!
Unter dem Punkt 'Simulation' musste lediglich die Fixed-step size von 'Auto' auf 1 gesetzt werden.
