Sensitivitätsanalyse erzeugt nur NaNs |
|
| spockvv |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 13.10.2019, 21:21
Titel: Sensitivitätsanalyse erzeugt nur NaNs
|
 |
| |
 |
 |
Hallo Zusammen,
ich muss für meine Arbeit eine Sensitivitätsanylse für die Parameter einer konstruktiven Auslegung durchführen.
Ich habe mir in Simulink ein entsprechendes Modell erstellt, das auch ausgeführt werden kann. Jedoch kann ich keine Sensitivitätsanalyse durchführen, da mir ständig NaNs bei den Results erzeugt werden.

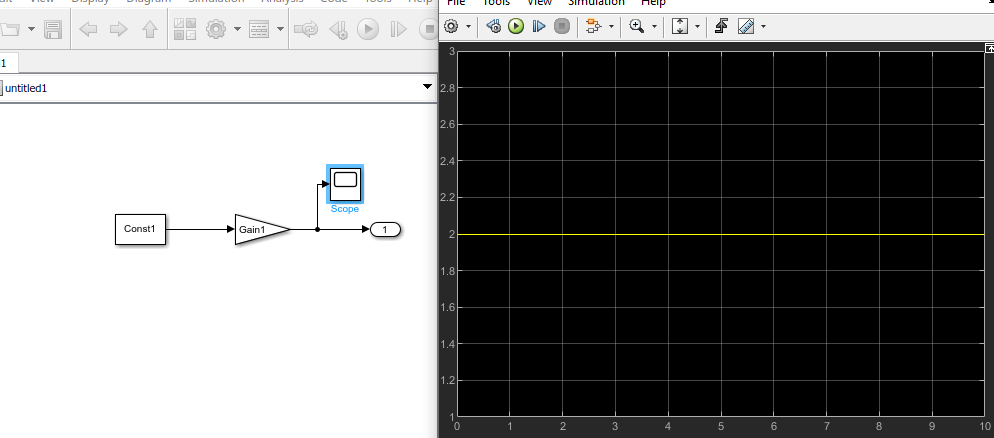

Daraufhin habe ich versucht mich in einfachen Schritten dem Problem zu nähern, indem ich ein total simples Modell erzeugt habe. Dies besteht lediglich aus einer Konstante (mit der Variable Const1 = 1), einem Gain (mit der Variable Gain1 = 2) und einem Output.

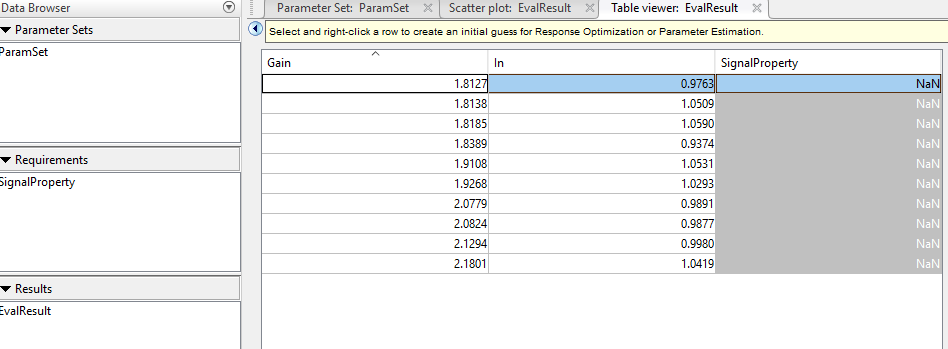

Auch hier werden bei einem Versuch einer Sensitivitätsanalyse nur NaNs bei allen samples ausgespuckt. Deshalb sehe ich auch nichts auf den erzeugten Scatterplots.
Ich weiß nicht, was ich falsch mache. In Simulink kommt beim ausführen, die erwartete 2 als Ergebnissignal heraus (als konstante horizontale Linie). Bei der Sensitivitätsanylse nichts. Dabei spielt es keine Rolle, welche Requirements ich wähle. Nichts scheint zu funktionieren.
Kann mir irgendjemand bitte weiterhelfen oder hat eine Idee, wo es hapert?
Vielen Dank
Jan
| Beschreibung: |
|
Download |
| Dateiname: |
einfaches Modell.PNG |
| Dateigröße: |
30.08 KB |
| Heruntergeladen: |
300 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Sensitivitätsanalysenversuch.PNG |
| Dateigröße: |
20.16 KB |
| Heruntergeladen: |
294 mal |
|
|
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 14.10.2019, 08:51
Titel:
|
|
Wie wird denn die Sensitivitätsanalyse durchgeführt? Mit "Simulink Design Optimization"? Gehen da die Demo-Beispiele?
Andreas
|
|
|
|
| spockvv |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 14.10.2019, 12:56
Titel:
|
|
Hi,
danke für deine Antwort. Die Sensitivitätsanalyse wird in Simulink über Analysis -> Sensitivitätsanalyse gestartet. Sie ist Teil der Design Optimization Toolbox.
Ich habe diverse Modelle ausprobiert und keins hat wie erwartet funktioniert.
VG
Jan
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 14.10.2019, 13:39
Titel:
|
|
Ich habe es gerade auch einmal probiert, aber ich verstehe nicht genug von der Theorie dahinter. Ich schlage vor das mit einem MathWorks-Applikationsingenieur zu besprechen. Ich vermittle gerne de Kontakt. Ich benötigte nur die Kontaktinformationen und die Lizenznummer (license Befehl) per PN.
Andreas
|
|
|
|
|
|
|
