Serielle Schnittstelle dekodiert falsch? | Encoding ascii



dEliRio
Forum-Anfänger

Forum-Anfänger


Beiträge: 16
Anmeldedatum: 14.07.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.12.2012, 17:13     Titel: Serielle Schnittstelle dekodiert falsch? | Encoding ascii
  Antworten mit Zitat
Hallo zusammen,

beim Auslesen von Registerwerten eines FPGAs über einen FTDI Chip und die serielle com-Schnittstelle von Matlab habe ich folgende Problematik.

Ich öffne die Schnittstelle
Code:
s = serial('com9');
set(s, 'DataBits',  8);
set(s, 'Parity', 'None');
set(s, 'StopBits', 2);
set(s, 'BaudRate', 115200);
set(s, 'InputBufferSize',8192);
fopen(s);


und lasse mir mit einem Lesebefehl einen Dump aller Registerwerte zurückgeben


Code:
fprintf(s,'d'); % in diesem Fall d für dump Smile
text = fscanf(s);

und ich bekomme folgenden Ascii Salat

text:




Wenn ich das selbe mit einem Terminal Programm mache, beispielsweise Picoterm (oder auch hyperterminal)

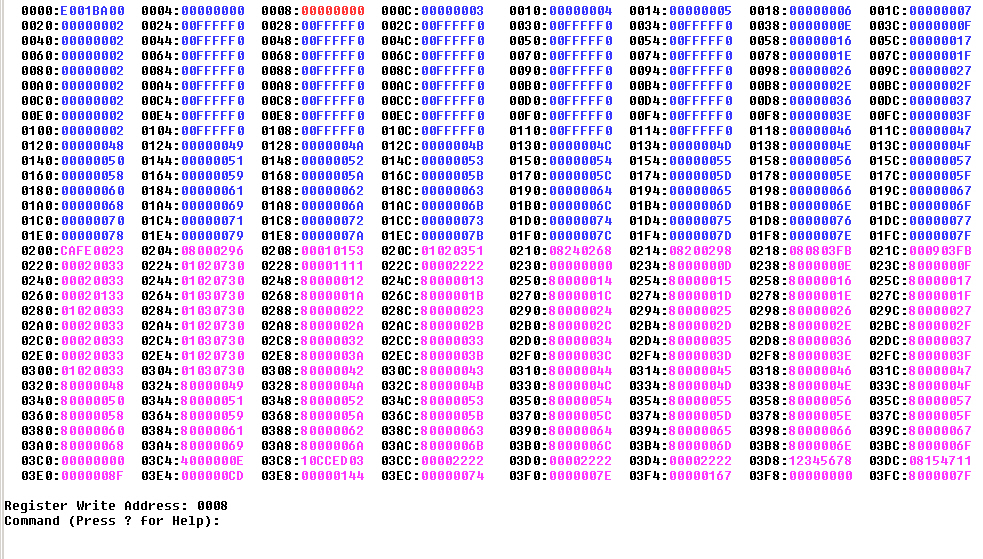

dann sieht der Salat folgendermaßen aus:








Das sieht jetzt zunächst nicht allzu problematisch aus, ja gut Matlab verwendet irgendwelche ASCII Zeichen und bastelt daraus Steuerzeichen.

Das eigentliche Problem ist, ich möchte es gerne verstehen UND!!! ich habe beim beschreiben der Register das Problem das ich es nicht wirklich hinbekomme!


Kann sich irgendjemand vorstellen was hier passiert?
Beim Verwenden der fprintf und fscanf und fopen Befehle in Kombination mit der seriellen lässt sich leider das encoding nicht verstellen, daher kann ich da nicht rumprobieren Sad



VIELEN Dank schonmal

Beste Grüße

 Beschreibung:

Download
 Dateiname:  matlab.jpg
 Dateigröße:  688.28 KB
 Heruntergeladen:  1505 mal
 Beschreibung:

Download
 Dateiname:  picoterm.jpg
 Dateigröße:  963.02 KB
 Heruntergeladen:  1487 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator


Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 04.12.2012, 18:12     Titel: Re: Serielle Schnittstelle dekodiert falsch? | Encoding asci
  Antworten mit Zitat
Hallo dEliRio,

Es ist merkwürdig, dass Du ASCII-Steuerzeichen aus dem FPGA ausliest. Sowohl Matlab als auch Dein Terminal-Programm lesen die Zeichen genau gleich ein. Nur das Matlab-Command-Window kann die ASCII-Steuerzeichen nicht in Farben umwandeln, da es (fast) ein reines Text-Terminal ist.

Darum verstehe ich nicht genau, was Du eigentlich erreichen möchtest und wo Du einen Fehler vermutest.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

dEliRio
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 16
Anmeldedatum: 14.07.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.12.2012, 19:54     Titel:
  Antworten mit Zitat
Hmmm, vielen Dank für die schnelle Antwort!!

Die Interpretation macht absolut Sinn und vielleicht war die Herangehensweise meinerseits von hinten durch die Tür. Embarassed



Also mein tatsächliches Problem war die Schreib-Kommunikation mit dem Terminalprogramm auf dem FPGA.

Tatsächlich lag es im Nachhinein an der richtigen Terminierung meiner ASCII Zeichen.

Ich hatte mich zunächst einfach zu verbissen auf das Thema Kodierung der Zeichensätze geschmissen, als das ich an anderer Stelle gesucht hätte.

Danke für deinen Hinweis!!!



Für jeden der ab und an mit COM Ports und Matlab experimentiert kann ich diesen COM-Port Emulator ans Herz legen
http://www.heise.de/download/virtua.....-port-driver-1119450.html

Er erzeugt beliebig viele virtuelle COM-Ports und jeweils ein Null-Modem Kabel dazwischen.
Schreibt man auf die eine Schnittstelle und horcht mit einem Terminal Programm auf die andere Seite sieht man man auch mal live was die Gegenstelle so alles sieht!! Ein Traum Smile
