Signal-Erzeugung weist Lücken auf |
|
| FrankDwicht |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 29.09.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 29.09.2008, 12:39
Titel: Signal-Erzeugung weist Lücken auf
|
 |
| |
 |
 |
Hi,
möchte mit Simulink ein Digitalsignal erzeugung, um damit über einen D/A Wandler etwas anzusteuern.
Es gibt ja die Möglichkeit ein Rechtecksignal mit dem "Signal-Generator" zu erzeugen, jedoch kann ich den in meinem Fall nicht nutzen, da ich die Frequenz im Betrieb automatisch anpassen lassen möchte. Die Frequenz soll nämlich von einer vorangehenden FFT-Analyse vorgegeben werden. Die Funktion "Square(t)" wird nicht vion Simulink unterstützt.
Also habe ich mir mein eigenes Rechteck-Signal zusammengeklickt, indem ich zwei "Embedded Matlab-Code" Blöcke und eine Uhr zusammengeklickt habe. Der eine EMB mit Uhr dient als Trigger für den anderen.
Der Trigger hat folgenden Code:
function y = fcn(t,f)
T=1/f;
if (mod(t,T/2)~=0)
y=0;
else
y=1;
end;
Im Endeffekt soll er bei t=T/2 und seinen Vielfachen ein Trigger-Signal senden! Problem ist nur:
Das Signal weist zu gewissen Zeiten Lücken auf! Kann mir das absolut nicht erklären, habe auch einen Fixed Step Solver eingestellt mit einer Sample Time von 0.0002.
Weiss jemand wie die Lücken zustande kommen und wie man das Problem lösen könnte oder vielleicht eine bessere Lösung um mein Rechtecksignal zu erzeugen.

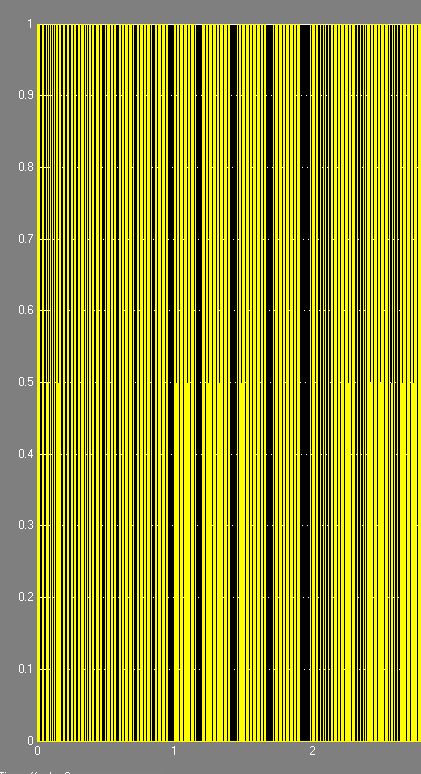

Ich habe die Simulink Datei angehangen und einen Screenshot des Trigger-Signals.
Vielen Dank schonmal und Grüße[/code]
| Beschreibung: |
|
Download |
| Dateiname: |
screenshotofscope.JPG |
| Dateigröße: |
99.83 KB |
| Heruntergeladen: |
773 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
RechteckSignal.mdl |
| Dateigröße: |
35.03 KB |
| Heruntergeladen: |
699 mal |
|
|
|
|
|
|
|
|
|
