Signalflussplan - Übertragungsfunktion



Lokdog
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 82
Anmeldedatum: 07.04.16
Wohnort: Heilbronn
Version: ---
     Beitrag Verfasst am: 11.11.2017, 09:09     Titel: Signalflussplan - Übertragungsfunktion
  Antworten mit Zitat
Hallo zusammen,

Ich weiß nicht ob meine Frage überhaupt in dieses Forum gehört, ich hatte jedoch keine Ahnung, an wen ich mich damit sonst richten soll.

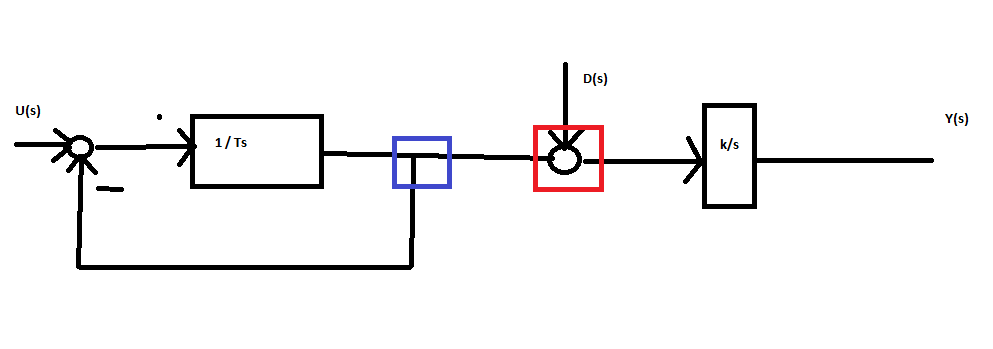

Ich habe folgenden Signalflussplan und wollte mal Fragen, wie man hier den Summenpunkt bzw. den Verzweigungspunkt "Rot und Blau markiert" Verschieben kann. Wie heißt die Gesamtübertragungsfunktion? Wie könnte man den Signalflussplan vereinfachen?

Signalflussplan ist als Bild im Anhang!
Grüße,
Lokdog
Private Nachricht senden Benutzer-Profile anzeigen


Heber
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 62
Anmeldedatum: 01.02.17
Wohnort: ---
Version: R2013a
     Beitrag Verfasst am: 11.11.2017, 16:19     Titel:
  Antworten mit Zitat
Kein Anhang...
Private Nachricht senden Benutzer-Profile anzeigen

Lokdog
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 82
Anmeldedatum: 07.04.16
Wohnort: Heilbronn
Version: ---
     Beitrag Verfasst am: 11.11.2017, 16:41     Titel:
  Antworten mit Zitat
Irgendwie ist das bild weg... hier ist es nochmal.

 Beschreibung:

Download
 Dateiname:  SIgnalflussplan.png
 Dateigröße:  7.58 KB
 Heruntergeladen:  104 mal
Private Nachricht senden Benutzer-Profile anzeigen

Heber
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 62
Anmeldedatum: 01.02.17
Wohnort: ---
Version: R2013a
     Beitrag Verfasst am: 11.11.2017, 17:07     Titel:
  Antworten mit Zitat
Ich frage mich was das bringen soll?

Du willst die Rückführung hinter die Summierstelle schieben?

Kann man machen, dann musst du vorne wo die Rückführung ist das d wieder abziehen..

Einen Gesamtwirkungsplan wird so schwer, weil du ja zwei Eingangsfrößen hast. Du musst eine Führungsübertragungsfunktion (Störgröße gleich Null) und eine Störübertragun Übfunktion aufstellen. Vllt den I-noch rein rechnen
Private Nachricht senden Benutzer-Profile anzeigen

Erano1
Forum-Anfänger

Forum-Anfänger


Beiträge: 47
Anmeldedatum: 26.04.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.11.2017, 17:10     Titel:
  Antworten mit Zitat
Hallo,

zusammenfassen in dem Sinne musst du die beiden Punkte nicht. Nenne das zweite Signal was die Summationsstelle (rot) läuft E(s) und dann hast du dort E(s)+D(s) was mit dem nächsten Block multipliziert Y(s) ergibt. E(s) ist z.B. U(s)*G(s), wobei G(s) der für die Rückkopplung zusammengefasste Teil mit dem PT1-Gied ist. Also musst du dir im Prinzip nur noch darüber Gedanken machen, wie die Rückkopplung behandelt wird. Dafür kannst du die fertige Formel verwenden, oder noch besser leitest du dir die Übertragungsfunktion für so eine Rückkopplung selber her. Also die Übertragung von U(s) nach E(s).

Viele Grüße,
Erano1
Private Nachricht senden Benutzer-Profile anzeigen

Heber
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 62
Anmeldedatum: 01.02.17
Wohnort: ---
Version: R2013a
     Beitrag Verfasst am: 11.11.2017, 18:52     Titel:
  Antworten mit Zitat
Erano1 hat Folgendes geschrieben:
Hallo,

zusammenfassen in dem Sinne musst du die beiden Punkte nicht. Nenne das zweite Signal was die Summationsstelle (rot) läuft E(s) und dann hast du dort E(s)+D(s) was mit dem nächsten Block multipliziert Y(s) ergibt. E(s) ist z.B. U(s)*G(s), wobei G(s) der für die Rückkopplung zusammengefasste Teil mit dem PT1-Gied ist. Also musst du dir im Prinzip nur noch darüber Gedanken machen, wie die Rückkopplung behandelt wird. Dafür kannst du die fertige Formel verwenden, oder noch besser leitest du dir die Übertragungsfunktion für so eine Rückkopplung selber her. Also die Übertragung von U(s) nach E(s).

Viele Grüße,
Erano1


Ich sehe da zwei I-Glieder aber kein P-T1 Glied...
Private Nachricht senden Benutzer-Profile anzeigen

Erano1
Forum-Anfänger

Forum-Anfänger


Beiträge: 47
Anmeldedatum: 26.04.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.11.2017, 11:10     Titel:
  Antworten mit Zitat
Jetzt sehe ich plötzlich auch ein I-Glied Wink
Private Nachricht senden Benutzer-Profile anzeigen
