Signalwert2 - Signalwert1



Luki123

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.05.2017, 12:23     Titel: Signalwert2 - Signalwert1
  Antworten mit Zitat
Guten Tag,

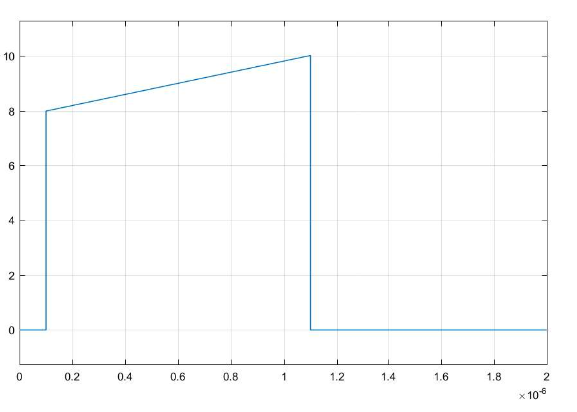

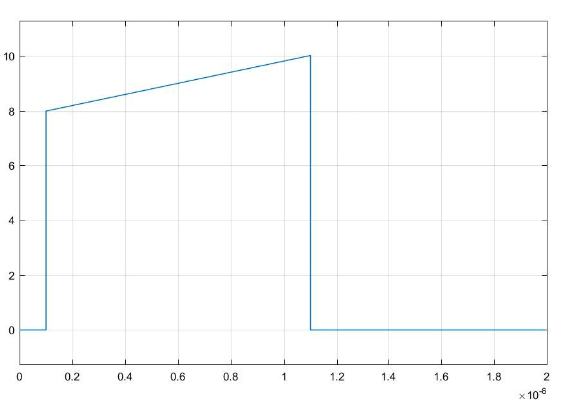

ich habe per Signal Builder einen Impuls erstellt. Anbei der Signalverlauf. Ich möchte nun den Signalwert bei T=1e-7 von dem Signalwert bei T=1.1e-6 subtrahieren. Gibt es hierfür eine Möglichkeit?

Liebe Grüße
Lukas

 Beschreibung:

Download
 Dateiname:  Signal1.PNG
 Dateigröße:  32.82 KB
 Heruntergeladen:  122 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 18.819
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 10.05.2017, 19:51     Titel:
  Antworten mit Zitat
Hallo,

das erste Signal um 1e-6 verzögern, z.B. über einen Delay Block.
Was ist denn die Abtastzeit deines Systems?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Luki123

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.05.2017, 10:44     Titel:
  Antworten mit Zitat
Hallo,

das mit dem Delay Block war auch meine erste Überlegung. Nur habe ich es nicht geschaft die reine Differenz zwischen dem Wert bei T = 1e-7 und T = 1.1e-6 zu erhalten. Wie kann ich eine Verzögerung von genau 1e-6 einstellen? Die Abtastrate habe ich dem System überlassen (inherent) , aber wenn ich eine einstellen würde, dann würde ich min. 1e-8 wählen.

Danke für die Hilfe.

Lg
Lukas

Harald
Forum-Meister

Forum-Meister


Beiträge: 18.819
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 11.05.2017, 16:51     Titel:
  Antworten mit Zitat
Hallo,

wenn du z.B. 1e-8 nimmst, dann kannst du um 100 Zeitschritte verzögern. Wenn du 1e-7 nimmst, dann um 10 Zeitschritte.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen
