Verfasst am: 04.07.2018, 16:29 Titel: Simulink Function-Block: Fehlermeldung function out

Hallo zusammen,

ich möchte ein Signal, das sprunghaft 3 Werte (y, z oder g) annehmen kann, abgreifen und dabei nur 2 Werte (y und z) für eine bestimmte Zeit halten. Der dritte Wert (g) soll einfach ohne den Zeitverzug durchgegeben werden.

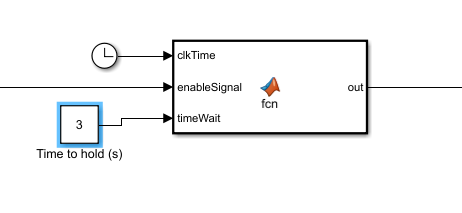

Im angehängten Bild sieht man den Aufbau des Blocks.

Das Signal mit den 3 Werten ist im unten stehenden Code das "enableSignal". Auf dieses wird getriggert und je nach dem welches Signal anliegt, soll es durchgegeben oder für die definierte Zeitdauer (timeWait) gehalten werden.

Leider kommt sobald ich das Simulinkmodell starte, die Fehlermeldung
"Output argument 'out' is not assigned on some execution paths.",
obwohl das "out" durch die If-Abfragen ausreichend definiert sein sollte.
Kann mir jemand helfen? Ich weiß nicht mehr weiter.

Vielen Dank bereits im Voraus! Smile

Code:

function out = fcn(clkTime,enableSignal,timeWait)
%#codegen

z=37;
y=27;
g=32.18;

% Declare persistent variables that
% Startzeit und Triggerstatus sind vorhanden
persistent timeStart;
persistent isTriggered;

% Initialize these variables during the first time step
if isempty(isTriggered)
isTriggered = 0;
timeStart = 0;
end

% If enable is positive, save current time and enable "isTriggered"
% wenn das Signal = z ist, soll der Trigger starten.
% Wenn das Signal = y ist, auch.
% Sobald das Triggersiganl aktiv ist, wird eine 1 ausgegeben für die Dauer
% des Triggers

if (enableSignal == z || enableSignal == y) && (isTriggered == 0)
if enableSignal == z
out = z;

elseif enableSignal == y
out = y;
end
timeStart = clkTime;
isTriggered = 1;

% If the wait time passes and the block is currently triggered, disabled output
elseif clkTime - timeStart > timeWait && isTriggered == 1
% Special condition: If we are still enabled, remain enabled. This
% logic ensure that we remain enabled rather than turn off and
% immediatly back on

if enableSignal == z || enableSignal == y
if enableSignal == z
out = z;

else
out = y;
end

else
out = g;
end

isTriggered = 0;
% If disabled, remain disabled
elseif isTriggered == 0 && enableSignal == g
out = g;
% This is the "isTriggered" state
elseif enableSignal == z || enableSignal == y
if enableSignal == z
out = z;

else
out=y;
end

end

end

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

9.24 KB

Heruntergeladen:

227 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 04.07.2018, 17:12 Titel:

Hallo,

schreib mal

Code:

out = 0;

Funktion ohne Link?

an den Anfang?

Grüße,
Harald

Himbeerbonbon123

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 04.07.18

	Wohnort: ---

	Version: ---

Verfasst am: 05.07.2018, 07:48 Titel:

Hallo Harald,

vielen Dank schon mal für die Antwort! Ich habe es gerade eben versucht mit deiner Idee, das Programm läuft jetzt immerhin schon mal durch. Allerdings nimmt die Ausgabe jetzt nur zu Beginn einen meiner Werte an (nämlich g=32,irgendwas) und geht im Anschluss durchgehend auf 0.

Hättest du vielleicht noch eine Verbesserungsidee?

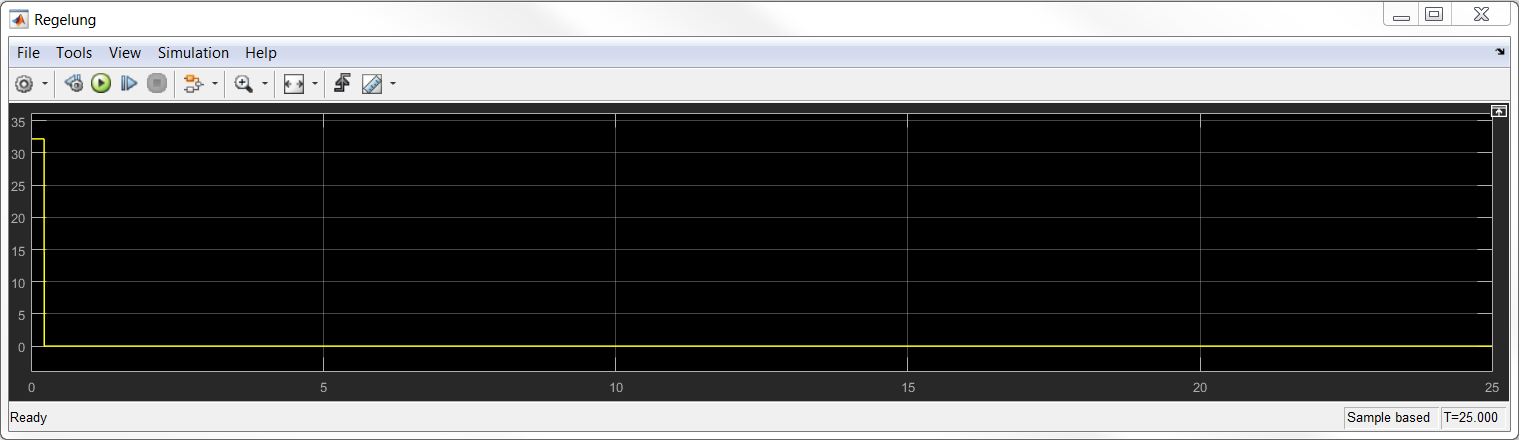

Das Bild im Anhang zeigt die Ausgabe.

Vielen Dank!

Liebe Grüße,
Himbeerbonbon123


Beschreibung:

Download

Dateiname:


Dateigröße:

37.71 KB

Heruntergeladen:

229 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 05.07.2018, 08:43 Titel:

Hallo,

wenn ich mich recht erinnere, gibt es auch bei MATLAB Functions die Möglichkeit zu debuggen. Versuch das doch mal.

Grüße,
Harald

Himbeerbonbon123

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 04.07.18

	Wohnort: ---

	Version: ---

Verfasst am: 05.07.2018, 12:54 Titel:

Hallo Harald,

debuggen kann man, das hast du natürlich richtig in Erinnerung Wink

Mit ein paar weiteren Änderungen läuft das Programm jetzt vollständig durch.
Danke nochmal!

Viele Grüße,
Himbeerbonbon123
