Simulink gibt nur noch diskrete Werte wieder



FBE
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 24.05.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 24.05.2017, 11:37     Titel: Simulink gibt nur noch diskrete Werte wieder
  Antworten mit Zitat
Hallo zusammen,

ich hab in der Vergangenheit immer mal wieder mitgelesen und auch viel Hilfe erhalten, aber jetzt muss ich auch mal was schreiben:

Ziemlich plötzlich ist bei mir das Problem aufgetaucht dass Simulink nur noch diskrete Signale anzeigt. Einfaches Beispiel:

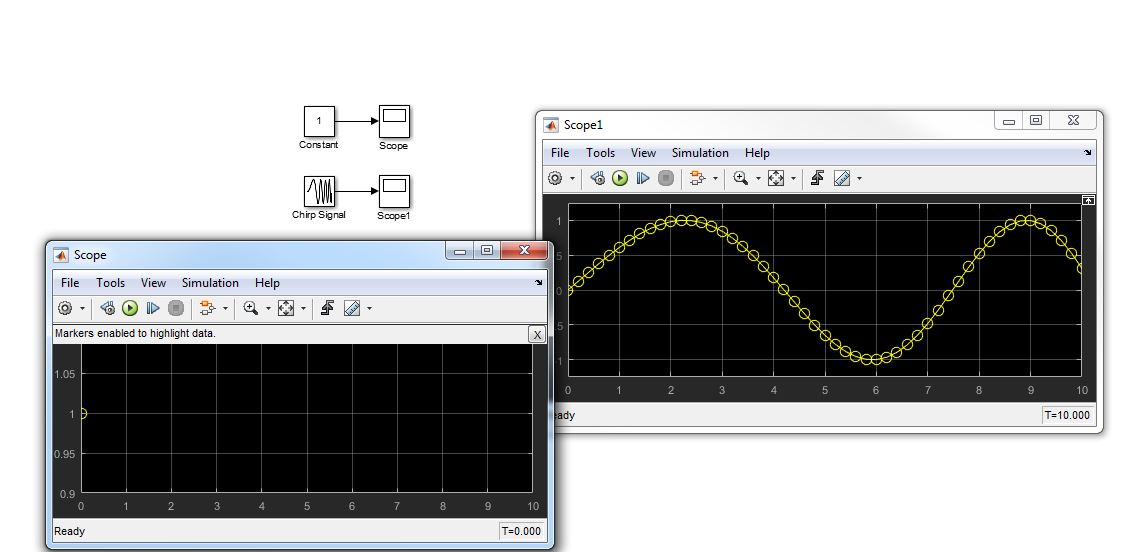

Ein "Constant" Block mit dem Wert 1 gibt im Scope nur noch einen diskreten Wert beim Zeitpunkt 0 aus (siehe Bild). Gewohnt bin ich eine Linie bei 1.

Ein "Chirp Signal" Block macht eine Linie und meherere diskrete Werte.

Das Signal an den Workspace geschickt gibt tatsächlich eine timeseries mit nur einem Wertepaar aus, es scheint also nicht am Scope zu liegen. Ich vermute eine Solvereinstellung (der steht auf "auto" mit variabler Schrittweite, eine Änderung bringt aber nichts).

Hat jemand eine Idee was da "falsch" oder zumidnest anders ist?

Vielen Dank im voraus!

Grüße,
FBE

 Beschreibung:

Download
 Dateiname:  Bild.JPG
 Dateigröße:  77.94 KB
 Heruntergeladen:  106 mal
Private Nachricht senden Benutzer-Profile anzeigen
