vorab muss ich zugeben, dass ich zwar in Simulink bewandert bin, mich aber mit figures und handles etc kaum auskenne. Habe mich versucht in die handles heute morgen einzuarbeiten, komme aber nicht weiter. Evtl. kann mir jemand weiterhelfen.
Ich möchte für eine Studienarbeit Simulink Scopes mit 'export_fig' (http://sites.google.com/site/oliverwoodford/software/export_fig) speichern.
Generell soll die Arbeit kopierbar sein, also Farben sind tabu, nur b&w
mit fogendem Code kann ich den Hinergund und die Achsen schon entsprechend abändern:
Code:
set(0,'ShowHiddenHandles','on') %switches the handles of the scope on
%now the scope can be treated like
%a figure set(gcf,'menubar','figure') %switches the menubar on

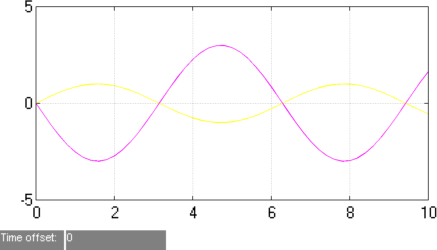

Das Ergebnis (siehe Anhang 'test')ist noch nicht zufriedenstellend.
Toll wäre, wenn ich noch (siehe Anhang 'test_änderungen')
- das Feld 'time offset: 0' unten links entfernen
- die Farbe der Graphen in schwarz ändern
- einen Graphen gestrichelt dartellen
- die obere und linke Begrenzung der Achsen entfernen
- Achsenbeschriftung 'time in seconds' und 'displacement in degree' einfügen
könnte
