Simulink Spectrum Analyzer, Probleme mit Frequenz - Input |
|
| Broetchen93 |
Forum-Newbie
|
 |
Beiträge: 7
|
|
|
|
Anmeldedatum: 25.07.19
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 30.07.2019, 11:25
Titel: Simulink Spectrum Analyzer, Probleme mit Frequenz - Input
|
 |
| |
 |
 |
Hallo zusammen,
ich erstelle gerade ein Modell in Simulink, welches letztendlich auf einem FPGA laufen soll. Ich möchte zunächst ausprobieren, einen "einfachen" Tiefpass zum Laufen zu bekommen.

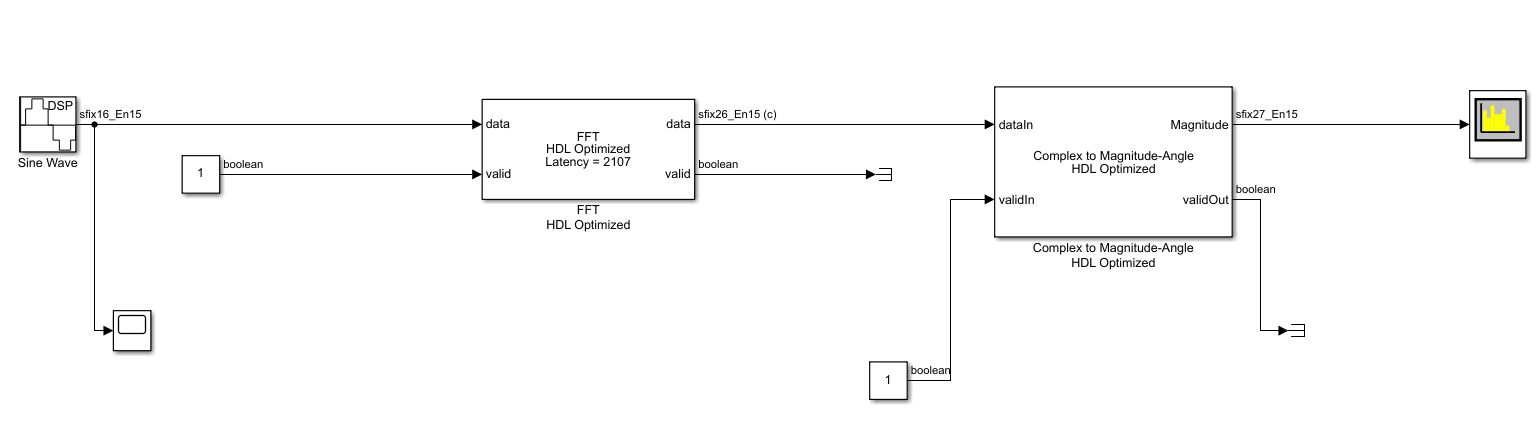

Ich simuliere aktuell bloß einen Sinus mit 50Hz, von diesem Input führe ich eine FFT durch, hiervon möchte ich den Betrag bilden, um mir davon das Spektrum ansehen zu können. Das bisherige Simulink Modell befindet sich im Anhang. Die Fehlermeldung, die ich erhalte, lautet:
"Error in 'untitled/Spectrum Analyzer': The length of the input must be greater than or equal to 2".
Dieselbe Fehlermeldung erscheint auch, wenn ich mit dem Spectrum Analyzer direkt das komplexe Signal nach der FFT abgreife.
Bedeutet das, dass mir nur ein Wert ausgespuckt wird während der Simulationszeit?
Ich stelle natürlich gerne weitere Informationen zur Verfügung, allerdings weiß ich gerade keinen Ansatzpunkt.
| Beschreibung: |
|
Download |
| Dateiname: |
Unbenannt.PNG |
| Dateigröße: |
32.53 KB |
| Heruntergeladen: |
317 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.448
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 30.07.2019, 11:38
Titel:
|
|
Hallo,
die Idee ist, dass du ein Vektorsignal in den Block führst.
Du kannst dir Beispiele dazu, wie der Block verwendet werden soll, in der Doku ansehen.
https://www.mathworks.com/help/dsp/.....rumanalyzer.html#examples
Wenn du dort auf ein Beispiel klickst, kannst du rechts oben wiederum auf "Try it in MATLAB" klicken um das Modell direkt in Simulink zu öffnen.
Bei Fragen zu einem Modell ist es immer besser, das Modell an sich anzuhängen statt eines Screenshots. Dann können wir auch direkt daran herumprobieren.
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
| Broetchen93 |
Themenstarter
Forum-Newbie
|
|
Beiträge: 7
|
|
|
|
Anmeldedatum: 25.07.19
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 30.07.2019, 12:09
Titel:
|
|
Danke für die Antwort!
Bezüglich meiner Aufgabenstellung muss ich dann wohl umdenken. Ich habe eben auch gelesen dass es mittlerweile in der Signalverarbeitung üblich sei, vektorielle Ansätze zu wählen. Macht ja bei der Parallelität der FPGA's auch Sinn. Die Frage hast du hiermit eigentlich dann auch schon beantwortet. Ich habe mir ein (allerdings fehlerhaftes) Matlab Beispiel zum Spectrum Analyzer angesehen und das Problem mit meinem Ansatz verstanden.
|
|
|
|
|
|
|
