| Eva21 |
Forum-Anfänger
|
 |
Beiträge: 17
|
|
|
|
Anmeldedatum: 22.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 14.03.2011, 14:10
Titel: sinus Funktion Skalieren
|
 |
Hallo Ihr Lieben,

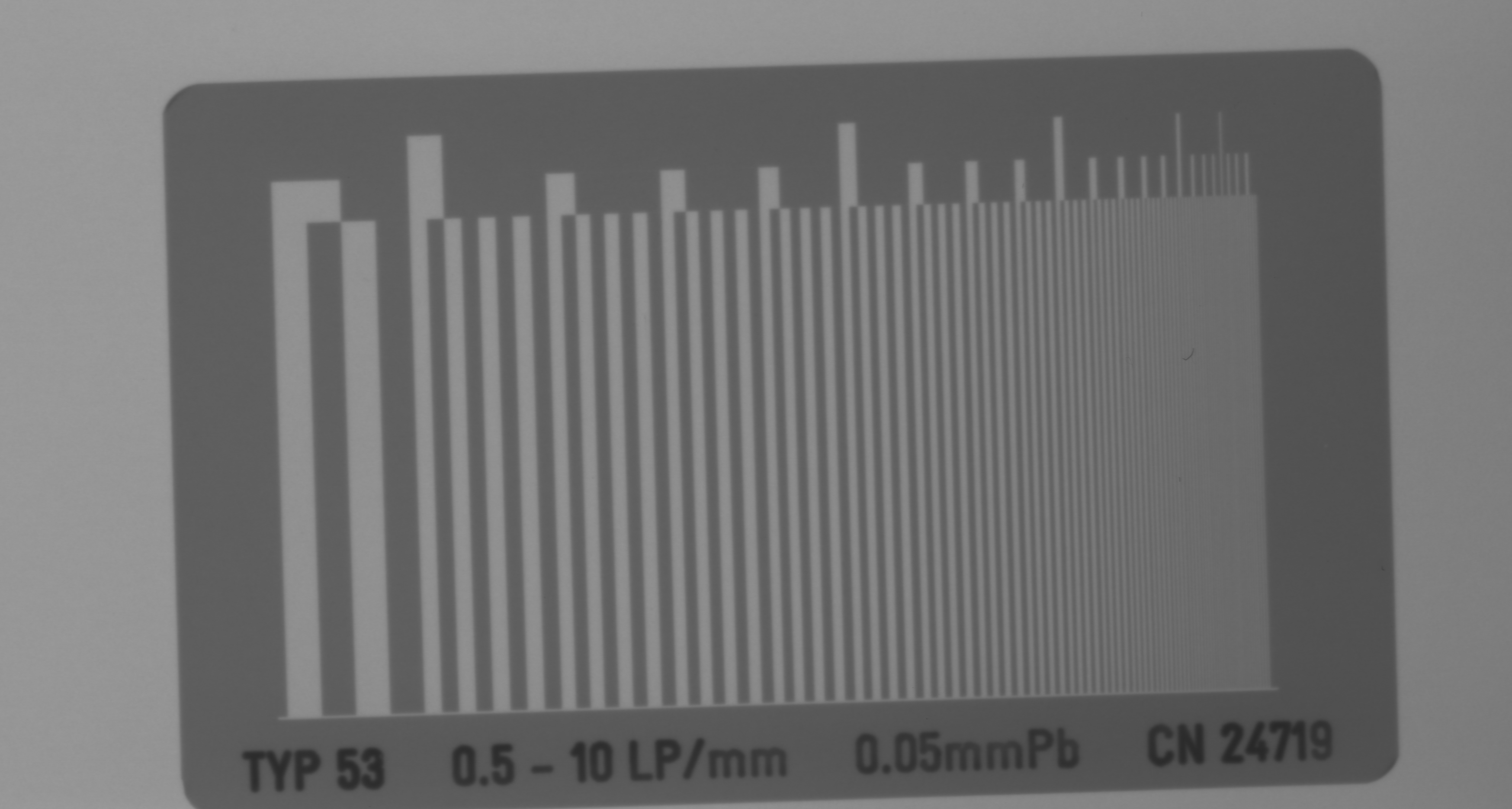

ich habe durch folgendes Script, MTF ein Bleistrichgitter berechnet. Daraus ergibt sich eine Sinus Funktion. Wie kann ich die Y-Achse skalieren.
I=imread('heute1.png');
I=double(I);
I=I/max(max(I));
I2=imcrop(I);
figure(2);
imshow(I2);
modulation=sum(I2);
figure(3);
plot(modulation);
Danke in voraus
Eva
| Beschreibung: |
|
Download |
| Dateiname: |
heute1.png |
| Dateigröße: |
1.85 MB |
| Heruntergeladen: |
580 mal |
|
|
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 14.03.2011, 19:21
Titel:
|
|
Ich sehe die Schwingung in Figure 3 'modulation'- soweit so gut. Und was muss da jetzt skaliert werden?
Andreas
|
|
|
|
| Eva21 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 17
|
|
|
|
Anmeldedatum: 22.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.03.2011, 11:00
Titel: dst
|
|
Hallo,
in figure 3 sieht man eine fast sinusförmige Funktion, die abnimmt. An die Y-Achse sollte 0 in der Mitte und positive und negative Zahlen oberhalb sowie unterhalb der Null sein( so wie eine Sinusfunktion aussieht) oder täusche ich mich. In meinem Fall beginnt die Y-Achse mitten drin, also z.B. bei 60.
Mein Programm, welches ich noch weiter schreiben soll, geht ja noch weiter und ich muss von der Funktion aus figure 3 eine diskrete Sinus Transformation machen und da passen dann die Skalierungen überhaupt nicht mehr. Die Y-Achsen Skalierung bei DST hat dann zu hohe Zahlen.
Hier noch der Rest des Programms
dst=dst(modulation);
figure(4);
plot(dst);
Ich hoffe, ich habe die Problematik der Sache richtig erörtern können.
Danke im voraus
Eva
|
|
|
|
| Gast |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.03.2011, 11:25
Titel:
|
|
Hi,
du willst also nicht die Y-Achse skalieren, sondern deine Werte in "modulation"
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 15.03.2011, 12:17
Titel:
|
|
Ja, das ist dann eine Art Normierung and kann so wie im Codebeispiel vom Post vorher umgesetzt werden.
Andreas
|
|
|
|
| Eva21 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 17
|
|
|
|
Anmeldedatum: 22.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 17.03.2011, 19:22
Titel: funktion berechnen
|
|
Hallo liebe Matlab Freunde,
vielen Dank für euere rasche Hilfe.
Ich muss noch folgende Formel mit meiner MTF Kurve verbinden.
A=2/x ∑_(k=a)^b▒〖modulation(t)×sin(〗 4 π/x×t)
Wobei hier x für die Länge der X Achse steht. Da die Werte der X-Achse sich immer ändern, muss ich den Parameter x benutzen. Für a und b muss ich den Minimalwert von der X-Achse bzw. den Maximalwert nehmen. Soweit ich weiß, muss ich für t gar nichts wählen.
Wie bekomme ich es hin, dass matlab jedes Mal automatisch die Werte der X-Achse einliest und die Werte einsetzt.
Danke im Voraus,
Eva
|
|
|
|
|
|
|
