Sinus in ganzzahlige Perioden schneiden



JaSoIstEs
Forum-Century

Forum-Century


Beiträge: 221
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 09.07.2019, 10:00     Titel: Sinus in ganzzahlige Perioden schneiden
  Antworten mit Zitat
Hey Leute,

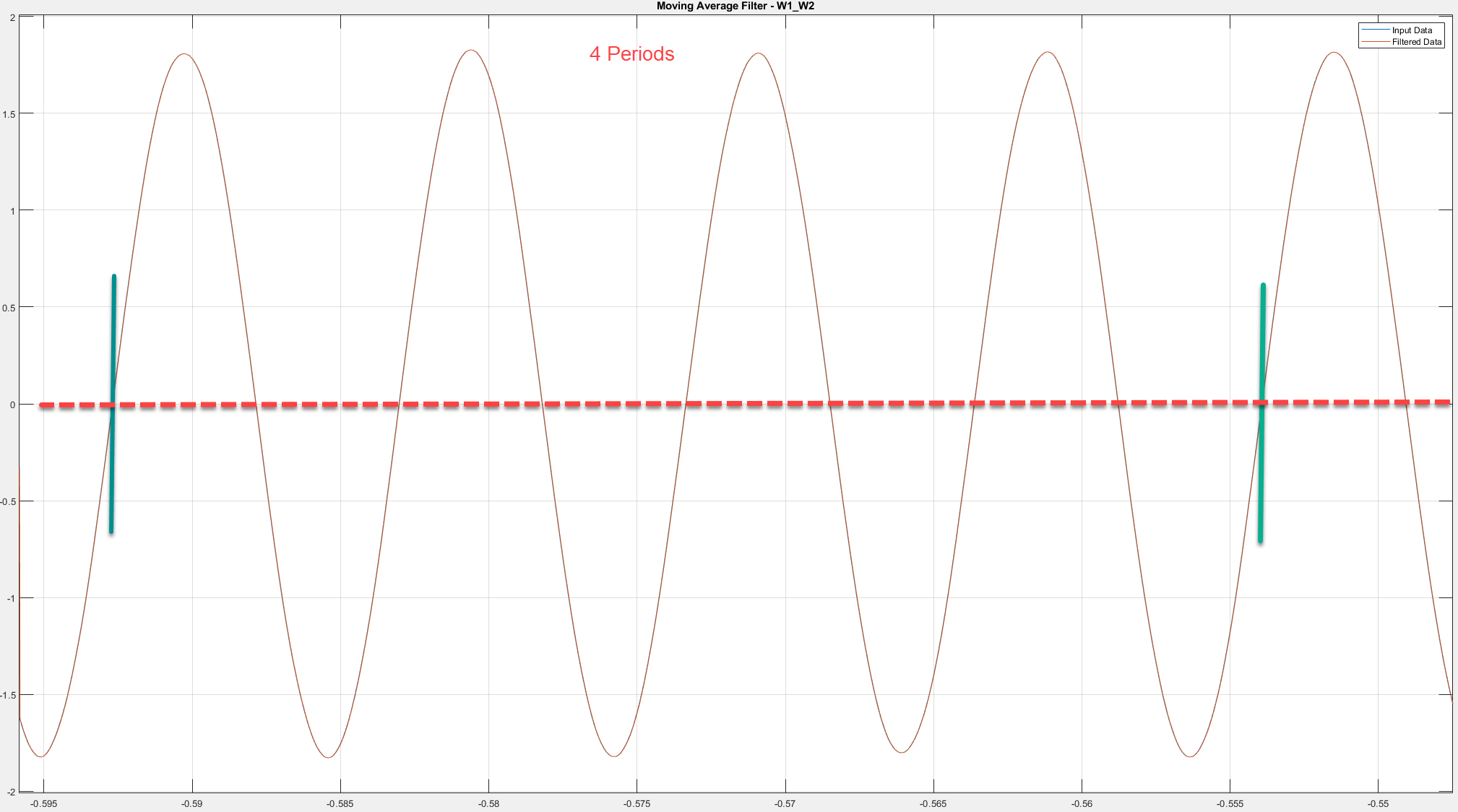

ich habe folgendes Signal (siehe Anhang a).

Das Signal müsste ich so schneiden das ich eine ganzzahlige Anzahl an Perioden habe.

Sprich wir erhalte ich das erste zero-crossing von negative zu positiv und das letzte negativ zu positiv.

So hätte man gewährleistet das man eine ganzzahlige Anzahl an Perioden hat.

Hab euch die Daten die in Anhang a abgebildet sind auch hier hochgeladen (x.mat und y.mat)

LG

y.mat
 Beschreibung:

Download
 Dateiname:  y.mat
 Dateigröße:  26.58 KB
 Heruntergeladen:  5 mal
x.mat
 Beschreibung:

Download
 Dateiname:  x.mat
 Dateigröße:  49.74 KB
 Heruntergeladen:  5 mal
 Beschreibung:

Download
 Dateiname:  a.png
 Dateigröße:  95.69 KB
 Heruntergeladen:  9 mal
Private Nachricht senden Benutzer-Profile anzeigen


JaSoIstEs
Themenstarter

Forum-Century

Forum-Century


Beiträge: 221
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 09.07.2019, 11:05     Titel:
  Antworten mit Zitat
So teilweise hinbekommen.

Code:

index1 = find(y > 0, 1, 'first');
index2 = find(y > 0, 1, 'last');
yCropped = y(index1:index2);
xCropped = x(index1:index2);

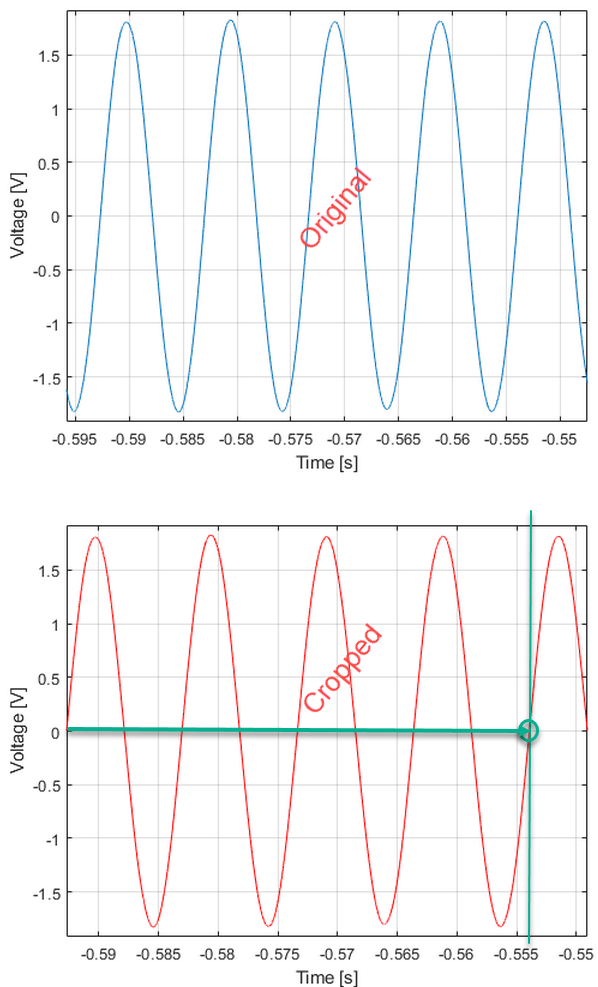

Dann erhalte ich folgendes Signal (siehe Anhang b).

Jetzt fehlt mir noch eine halbe Periode die ich nicht weg bekomme... .


LG

 Beschreibung:

Download
 Dateiname:  sinOrigCrop.png
 Dateigröße:  163.48 KB
 Heruntergeladen:  8 mal
Private Nachricht senden Benutzer-Profile anzeigen

JaSoIstEs
Themenstarter

Forum-Century

Forum-Century


Beiträge: 221
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 09.07.2019, 11:31     Titel:
  Antworten mit Zitat
Hier mit bekomme ich was ich will Laughing
Code:
index1 = find(y > 0, 1, 'first');
index2 = find(y > 0, 971, 'last');
yCropped = y(index1:index2);
xCropped = x(index1:index2);


Wie bekomme ich das aber automatisiert hin?

Das Problem ist ich brauche immer ganzzahlige Perioden.
Hier beim Testsignal ist da ja noch überschaubar aber wenn die Daten größer werden muss ich das irgwndwie sicherstellen das ich immer ganzzahlige Periodn habe.
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 10.915
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 09.07.2019, 14:37     Titel: Re: Sinus in ganzzahlige Perioden schneiden
  Antworten mit Zitat
Hallo JaSoIstEs,

Du suchst ein "zero-crossing". Also:
Code:
zc = y(1:end-1) < 0 & y(2:end) >= 0;
index1 = find(zc, 1, 'first');
index2 = find(zc, 1, 'last');


find(y > 0, 1, 'first') ist weniger sicher.
Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

JaSoIstEs
Themenstarter

Forum-Century

Forum-Century


Beiträge: 221
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 10.07.2019, 10:09     Titel:
  Antworten mit Zitat
Hi Jan,

Danke für deine Nachricht und deinen Lösungsvorschlag.

Ich habe es wie folgt gelöst:

Code:

t = linspace(0,10*pi,200);
x = sin(t);

zero_crossings_pos = [];
for kind = 1:length(t)-1
    if (x(kind) <= 0) && (x(kind+1) > 0)
    zero_crossings_pos = [zero_crossings_pos kind];
    end
end

figure,
plot(t,x,t,x,'o')
hold on
plot(t(zero_crossings_pos),x(zero_crossings_pos),'r*')
hold off
xlabel('x')
ylabel('sin(x)')
title('sin')


t_crop = t(zero_crossings_pos(1,1):zero_crossings_pos(1,end));
x_crop = x(zero_crossings_pos(1,1):zero_crossings_pos(1,end));

figure,
plot(t_crop,x_crop)
xlabel('x')
ylabel('sin(x)')
title('Cropped sin')



LG
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 10.915
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 11.07.2019, 13:49     Titel:
  Antworten mit Zitat
Hallo JaSoIstEs,

Diese Schleife ist ausgesprochen ineffizient:
Code:
zero_crossings_pos = [];
for kind = 1:length(t)-1
    if (x(kind) <= 0) && (x(kind+1) > 0)
    zero_crossings_pos = [zero_crossings_pos kind];
    end
end

Dies hier läuft deutlich schneller:
Code:
zero_crossings_pos = find(x(1:end-1) <= 0 & x(2:end) > 0);

[EDITED, Jan, Typo fixed: "&&" -> "&"]

Gruß, Jan

Zuletzt bearbeitet von Jan S am 16.07.2019, 13:54, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen

JaSoIstEs
Themenstarter

Forum-Century

Forum-Century


Beiträge: 221
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 11.07.2019, 14:04     Titel:
  Antworten mit Zitat
Danke für den Tipp.
Werde ich so übernehmen =).
Private Nachricht senden Benutzer-Profile anzeigen

JaSoIstEs
Themenstarter

Forum-Century

Forum-Century


Beiträge: 221
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 11.07.2019, 14:06     Titel:
  Antworten mit Zitat
Bekomme folgenden Fehler:

Operands to the || and && operators must be convertible to logical scalar values.
Private Nachricht senden Benutzer-Profile anzeigen

JaSoIstEs
Themenstarter

Forum-Century

Forum-Century


Beiträge: 221
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 12.07.2019, 13:36     Titel:
  Antworten mit Zitat
So fertig.

Code:
zero_crossings_pos = find(x(1:end-1) <= 0 & x(2:end) > 0);


Danke für die Hilfe
