Sinusoidal concentric Grating. Kreis- zu Stern-Form.



NucleusZ
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 15.03.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.03.2022, 10:17     Titel: Sinusoidal concentric Grating. Kreis- zu Stern-Form.
  Antworten mit Zitat
Hi,
ich habe Probleme mit der Erstellung eines konzentrischen Gratings in Sternform.

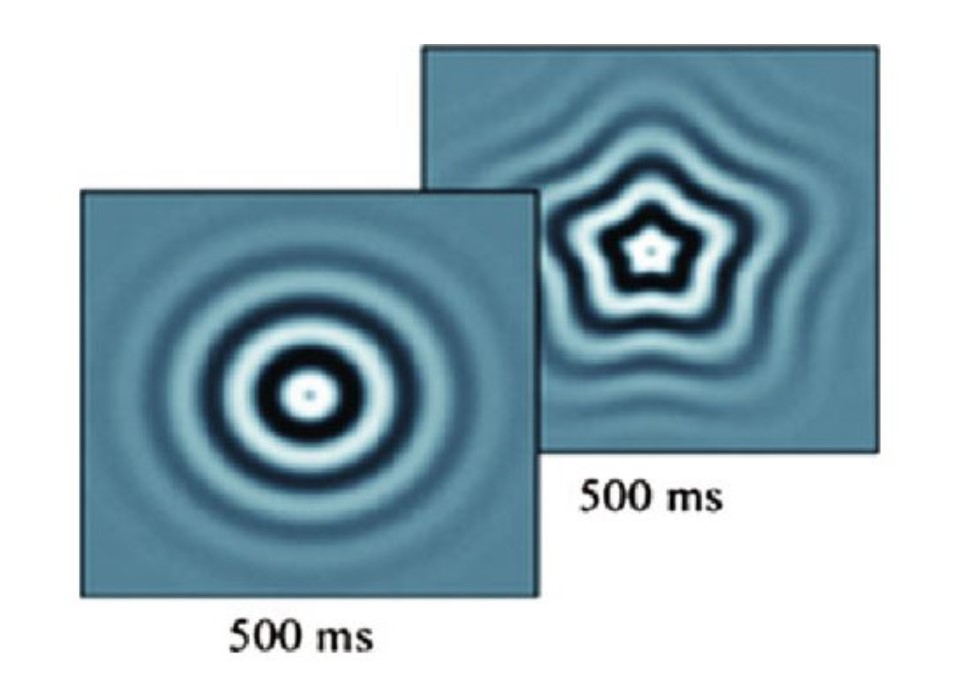

Das normale Kreisförmige Grating ist mit Pc = cos(2*pi*sf*sqrt(X.^2+Y.^2)) einfach gemacht. Hieraus soll jetzt jedoch eine Sternform werden (siehe Bild im Anhang). Kann "Pc" einfach moduliert werden und wenn ja, wie?

Würde mich riesig freuen, wenn jemand helfen könnte.
Vielen Dank im Voraus!



Code:
%%
degreeperpixel = 0.02;
radiusDeg = 5;
sf = 0.8;


%%
totalsize = 2.5*radiusDeg;

radiusDeg = radiusDeg / degreeperpixel;

stimRange = 0.5*(totalsize/degreeperpixel);
lim = -stimRange:stimRange-1;


sf = sf * degreeperpixel;

a = lim;
b = a;
width = max(lim)-min(lim);
res = width/(length(lim)-1);
[X,Y] = meshgrid(a,b);
%%
env = exp(-0.5*((sqrt(X.^2+Y.^2))/(radiusDeg/2.5)).^2);


%%
Pc = cos(2*pi*sf*sqrt(X.^2+Y.^2));
Pr = cos(5*pi*sf*atan(Y./X));
H0 =  cos(2*pi*sf*sqrt(abs(X.^2-Y.^2)));
H45 =  cos(2*pi*sf*sqrt(abs(X.*Y)));



%%
figure

G1 = Pc.*env;
G2 = Pr.*env;
G3 = H0.*env;
G4 = H45.*env;

subplot(2,2,1)
colormap gray
imagesc(round(127+127*G1),[0,255]);
set(gca,'PlotBoxAspectRatio',[1,1,1],'Visible','off')
subplot(2,2,2)
colormap gray
imagesc(round(127+127*G2),[0,255]);
set(gca,'PlotBoxAspectRatio',[1,1,1],'Visible','off')
subplot(2,2,3)
colormap gray
imagesc(round(127+127*G3),[0,255]);
set(gca,'PlotBoxAspectRatio',[1,1,1],'Visible','off')
subplot(2,2,4)
colormap gray
imagesc(round(127+127*G4),[0,255]);
set(gca,'PlotBoxAspectRatio',[1,1,1],'Visible','off')

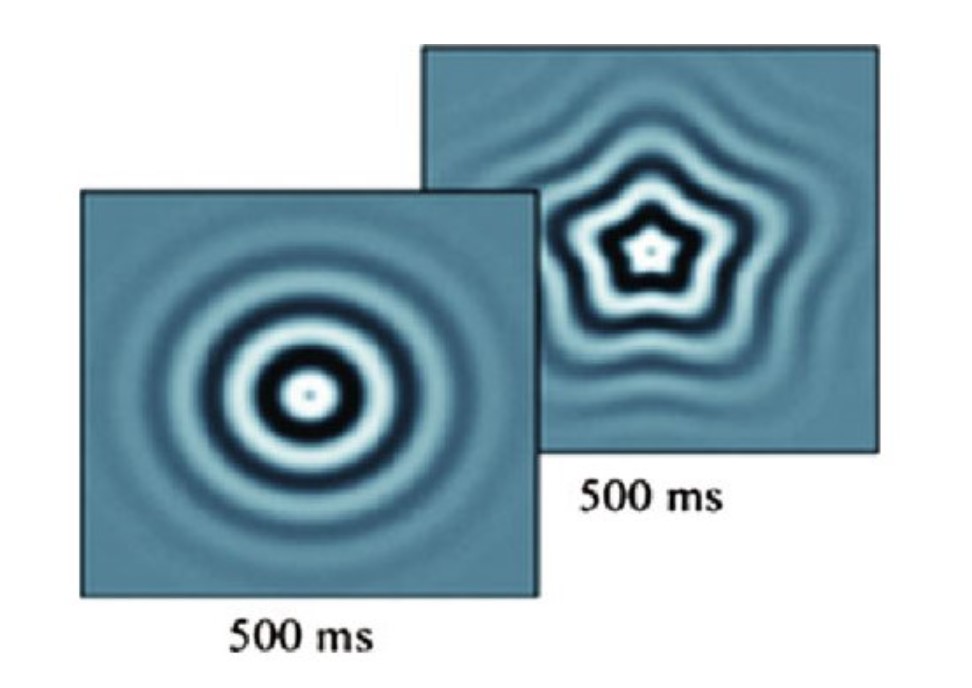

Sinusoidal concentric grating.jpg
 Beschreibung:

Download
 Dateiname:  Sinusoidal concentric grating.jpg
 Dateigröße:  59.21 KB
 Heruntergeladen:  128 mal
