Verfasst am: 13.01.2016, 15:47 Titel: Sinusregression

Hallo,

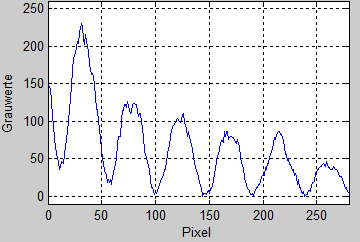

wahrscheinlich ist das für euch ein ganz simples Problem aber ich weiß einfach nicht weiter. Ich habe ein Signal (siehe Bild). Ihr seht einen abklingendes sinusförmiges Signal. Ich möchte nun eine Regression über alle Datenpunkte legen um einen idealisierten Sinus mit möglichst kleinem Fehler zu bekommen.
Ich bin im Internet auf eine entsprechende Funktion gestoßen, weiß aber erstens nicht, ob diese mir wirklich weiter hilft und zweitens nicht, wie ich diese Aufrufe. Ich habe bisher noch nicht mit solchen Funktionen gearbeitet:

Code:

function [rx,ry,rp]=sinfit
x=linspace(0,2*pi,36);
y=sin(x+-0.3+0.6*rand(size(x)));
plot(x,y);
param=fminsearch(@fun,[1 1 1],[],x,y);
fit=param(1)*sin(x*param(2)+param(3));
hold all;
plot(x,fit);
legend('Original','Fit');
hold off;
rx=x;
ry=y;
rp=param;

function ret=fun(c,x,y)
yy=c(1)*sin(x*c(2)+c(3));
ret=sum(abs(y-yy));

Funktion ohne Link?

Kann mir da jemand weiter helfen oder wenigstens erklären was die Funktion macht und wie ich es schaffe, diese in mein Script einzubinden?

Mein Signal wird in meinem Script durch die Variable 'ywerte' beschrieben. Darin ist ein Vektor mit allen Messpunkten. Die x-Werte sind einfach nur über die Anzahl der Spalten von 'ywerte' definiert.

Viele Grüße
Jojo


Beschreibung:

Download

Dateiname:


Dateigröße:

6.61 KB

Heruntergeladen:

414 mal

Friidayy

Forum-Century


	Beiträge: 225

	Anmeldedatum: 17.12.13

	Wohnort: ---

	Version: R2012b

Verfasst am: 13.01.2016, 16:15 Titel:

Code:

function [rx,ry,rp]=sinfit
x=linspace(0,2*pi,36); % erstelle x-Gitter
y=sin(x+-0.3+0.6*rand(size(x))); % erstelle y-Testdaten, Sinus + zufällige Störung
plot(x,y); % plot Testdaten
param=fminsearch(@fun,[1 1 1],[],x,y); % Löse Optimierungsproblem, Gesucht sind die Koeffizieten c1,c2,c3
fit=param(1)*sin(x*param(2)+param(3)); % Lösung + Plot
hold all;
plot(x,fit);
legend('Original','Fit');
hold off;
rx=x;
ry=y;
rp=param;

function ret=fun(c,x,y) % Optimierungsfunktion
yy=c(1)*sin(x*c(2)+c(3)); % c1*sin(x*c2+c3) entspricht A*sin(w0*x+phi), A: Amplitude, w0: Frequenz, phi: Phasenverschiebung
ret=sum(abs(y-yy)); % Summe über alle absoluten Differenezen von Testdaten und momentaner Lösung

Funktion ohne Link?

Vereinfacht gesprochen, sucht die Function Fminsearch nach der besten Kombination von c1,c2,c3 also A,w0,phi sodass A*sin(w0*x+phi) bestmöglich zu den Testdaten passt. Stichwort: Summe der kleinsten Fehlerquadrate

Gruß

dasjoki

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 29.10.15

	Wohnort: ---

	Version: ---

Verfasst am: 13.01.2016, 16:52 Titel:

Hallo,
danke für die schnelle und ausführliche Antwort. Aber nun hab ich das Problem, dass ich nicht weiß, wie ich die Funktion bei mir einbaue. Kannst du mir sagen, was ich in meinem Script schreiben muss, damit die Funktion aufgerufen wird und nicht die Testdaten sondern meine eigenen Daten als Eingabe dienen?

Viele Grüße
Jojo

Friidayy

Forum-Century


	Beiträge: 225

	Anmeldedatum: 17.12.13

	Wohnort: ---

	Version: R2012b

Verfasst am: 13.01.2016, 17:11 Titel:

Code:

function [x,fit,param]=sinfit(x,y)
param=fminsearch(@fun,[1 1 1],[],x,y); % Löse Optimierungsproblem, Gesucht sind die Koeffizieten c1,c2,c3
fit=param(1)*sin(x*param(2)+param(3)); % Lösung + Plot
figure(1);
plot(x,y); hold on; plot(x,fit); hold off;
legend('Original','Fit');

function ret=fun(c,x,y) % Optimierungsfunktion
yy=c(1)*sin(x*c(2)+c(3)); % c1*sin(x*c2+c3) entspricht A*sin(w0*x+phi), A: Amplitude, w0: Frequenz, phi: Phasenverschiebung
ret=sum(abs(y-yy)); % Summe über alle absoluten Differenezen von Testdaten und momentaner Lösung

Funktion ohne Link?

1) Erstelle ein Skript in welchem du deine Daten in den Workspace lädst
2) Packe die angehängt Funktion "sinfit" in das gleiche Verzeichnis in welches zu auch das Skript gepackt hast
3) Rufe in deinem Skript sinfit mit deinen Daten auf
4) ???
5) Profit Wink

Gruß

sinfit.m

Beschreibung:

Download

Dateiname:

sinfit.m

Dateigröße:

570 Bytes

Heruntergeladen:

420 mal

dasjoki

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 29.10.15

	Wohnort: ---

	Version: ---

Verfasst am: 13.01.2016, 17:50 Titel:

Ich habe es jetzt folgendermaßen aufgerufen:

Code:

xwerte=(1:p); % Anzahl der x-Werte abhängig von Anzahl der y-Werte
ywerte=average_norm(1,:); % erste Zeile einer zu prüfenden Matrix

sinfitting=sinfit(xwerte,ywerte); % Funktionsaufruf
figure;
plot(sinfitting);

Funktion ohne Link?

Heraus kommt dann einfach nur eine Gerade. Irgendetwas mach ich da, glaube ich, grundlegend falsch =/

Edit: Es kam noch ein anderes Bild heraus (siehe Anhang). Das scheint der Funktionsplot zu sein. Jedoch stimmt der überhaupt nicht.

Gruß


Beschreibung:

Download

Dateiname:


Dateigröße:

7.56 KB

Heruntergeladen:

430 mal

Friidayy

Forum-Century


	Beiträge: 225

	Anmeldedatum: 17.12.13

	Wohnort: ---

	Version: R2012b

Verfasst am: 13.01.2016, 18:10 Titel:

Code:

function [x,fit,param]=sinfit(x,y,x0)
param=fminsearch(@fun,x0,[],x,y); % Löse Optimierungsproblem, Gesucht sind die Koeffizieten c1,c2,c3
fit=param(1)*sin(x*param(2)+param(3)); % Lösung + Plot
figure(1);
plot(x,y); hold on; plot(x,fit); hold off;
legend('Original','Fit');

function ret=fun(c,x,y) % Optimierungsfunktion
yy=c(1)*sin(x*c(2)+c(3)); % c1*sin(x*c2+c3) entspricht A*sin(w0*x+phi), A: Amplitude, w0: Frequenz, phi: Phasenverschiebung
ret=sum((y-yy).^2); % Summe über alle absoluten Differenezen von Testdaten und momentaner Lösung

Funktion ohne Link?

Sieht so aus, als ob fminsearch nicht richitg konvergiert ist, liegt möglicherweise an der Optimierungsfunktion, habe sie jetzt durch x² anstelle von abs(x) ersetzt. Zudem habe ich x0 als Startvektor definiert, hier kannst du versuchen verschiedene Start-Koeffizierten auszuprobieren, z.b. x0=[1 2 3] whatever, möglicherweise konvergiert fminsearch dann besser.

Gruß

dasjoki

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 29.10.15

	Wohnort: ---

	Version: ---

Verfasst am: 13.01.2016, 18:26 Titel:

habe meine Script folgendermaßen ergänzt:

Code:

x0=[1,1,1];
sinfitting=sinfit(xwerte,ywerte,x0);

Funktion ohne Link?

Ausgabe:
Error using sinfit
Too many input arguments.

Wenn ich das x0 weg lasse, bekomme ich einen Plot, welcher aber unverändert zum vorherigen Post ist.

Ich hänge mal die .dat mit den Funktionswerten meiner Funktion an. Eventuell lässt sich das Problem ja dann besser analysieren.

Gruß

Probe1_ywerte.zip

Beschreibung:

Download

Dateiname:

Probe1_ywerte.zip

Dateigröße:

486 Bytes

Heruntergeladen:

336 mal

Friidayy

Forum-Century


	Beiträge: 225

	Anmeldedatum: 17.12.13

	Wohnort: ---

	Version: R2012b

Verfasst am: 14.01.2016, 14:26 Titel:

Hast du die Function Sinfit von meinem vorherigen Post aktualisiert? Zudem musst du auf die Dimensionen von x und y achten, die müssen 1xn sein!

Bei mir gibt die Funktion was halbwegs brauchbares aus für x0=[1 0 1], wie gesagt du musst verschiedene x0 ausprobieren.

Die Lösung geht dann in Richtung Regressionsgerade, ich glaube was besseres kannst du auch nicht erwarten, da das Signal schwer mit deiner Ansatzfunktion A*sin(w0*x+phi) anzunähern ist. Bessere eine abklingende Ansatzfunktion mit exp.

Gruß

dasjoki

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 29.10.15

	Wohnort: ---

	Version: ---

Verfasst am: 14.01.2016, 14:33 Titel:

hey,
ja die sinfit hab ich aktualisiert. Mit den Werten x0=[1,0,1] (Notation richtig?) bekomm ich auch nur eine Gerade.
Hast du eine Idee, wie die Ansatzfunktion mit exp aussehen könnte?

Vielen Dank für deine ausführliche Hilfe.

Grüße

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 14.01.2016, 15:02 Titel:

Hallo,

als Ansatz käme wohl so etwas in Frage:

$f(t) = e^-^a^t * cos (wt)$

Denn aus deinem Bild geht klar ein Cosinus hervor. Ich weiß nicht ob es bei der Regression einen Unterschied macht. Ist ja nur eine Verschiebung der Phase um pi/2.

Ausserdem scheinen hier 2 unterschiedliche Exponentialfunktion überlagert zu sein, da bei den Max- und Minpeaks nicht die gleiche Dämpfung vorliegt. Evtl. wäre es auch hilfreich das höherfrequente Störsignal vorher mit einem Filter zu entfernen.

dasjoki

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 29.10.15

	Wohnort: ---

	Version: ---

Verfasst am: 14.01.2016, 15:22 Titel:

ich werde es am Wochenende mal ausprobieren. Vielen Dank. Sollte ich nicht weiter kommen, melde ich mich einfach wieder Smile

Vielen Dank erstmal

Gruß
Johannes
