Skalar mal Matrix


Waschtel
Forum-Anfänger

Forum-Anfänger

Beiträge: 11
Anmeldedatum: 25.10.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.11.2009, 17:50     Titel: Skalar mal Matrix
  Antworten mit Zitat
Hallo,

ich habe folgendes Problem:

freq=0:1/10:30
om=2*pi*freq
S=1*10^5*[2.85, -0.93, -0.93;-0.93,0.62,0.31;-0.93,0.32,0.85]
M=[10,0,0;0,10,0;0,0,50]
A=S-om^2*M

Error using ==> mtimes
Inner matrix dimensions must agree.

Matlab speichert die Werte der Schleife ja in einer Matrix welche natürlich nicht die Dimension der Massenmatrix entspricht. Allerdings ist ja jeder Wert pro Schleifendruchgang ein Skalar. Wie kann ich ihm das klar machen?

Vielen Dank schonmal

MfG Waschtel
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 17.11.2009, 18:36     Titel:
  Antworten mit Zitat
Hallo,

etwa so:

Code:
freq=0:1/10:30;
om=2*pi*freq;
A = cell(size(freq));
for I=1:length(freq)
    S=1*10^5*[2.85, -0.93, -0.93;-0.93,0.62,0.31;-0.93,0.32,0.85] ;
    M=[10,0,0;0,10,0;0,0,50];
    A{I}=S-om(I)^2*M;
end


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Waschtel
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 11
Anmeldedatum: 25.10.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.11.2009, 07:23     Titel:
  Antworten mit Zitat
Vielen Dank - das funktioniert nun so, nur leider hab ich dann bei den Plots Probleme.

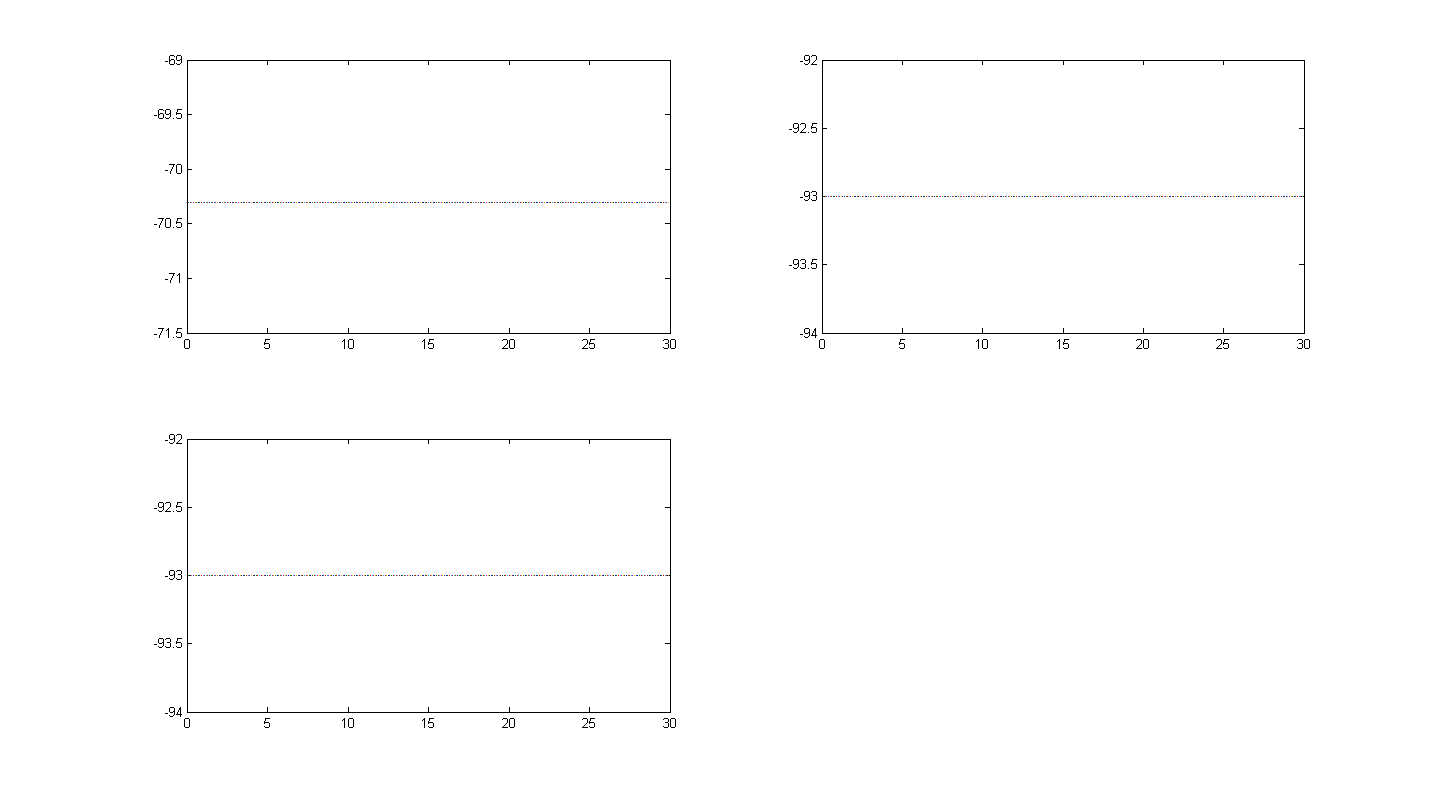

Er rechnet die Werte so wie ich das sehe richtig aus, aber der Amplituden-Freqenzgang ist jeweils eine Gerade. (siehe Bild Anhang)
Das System hat jedoch im Bereich 0-30Hz seine 3 Eigenfrequenzen.


freq=0:1/10:30;
om=2*pi*freq;
A = cell(size(freq));
for I=1:length(freq)
S=1*10^5*[2.85, -0.93, -0.93;-0.93,0.62,0.31;-0.93,0.31,0.85] ;
M=[10,0,0;0,10,0;0,0,50];
A{I}=S-om(I)^2*M;
f0=[1000,0,0]
Udach=A{I}/f0
subplot(2,2,1)
plot(freq, Udach(1))
subplot(2,2,2)
plot(freq, Udach(2))
subplot(2,2,3)
plot

Kann mir da vielleicht jemand weiterhelfen?

Vielen Dank MfG Waschtel

 Beschreibung:

Download
 Dateiname:  freq_Adach.png
 Dateigröße:  7.85 KB
 Heruntergeladen:  495 mal
Private Nachricht senden Benutzer-Profile anzeigen

Waschtel
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 11
Anmeldedatum: 25.10.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.11.2009, 17:36     Titel:
  Antworten mit Zitat
Habs hinbekommen. Warn noch ein paar Fehler drin.
Danke nochmal!

MfG Waschtel
