Skew-T log p Diagramm



Samoth
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 70
Anmeldedatum: 13.01.16
Wohnort: ---
Version: R2013b
     Beitrag Verfasst am: 30.05.2016, 09:22     Titel: Skew-T log p Diagramm
  Antworten mit Zitat
Hallo,
ich habe da mal ein Frage.

Ich habe ein skew T- log p Diagramm geschrieben. Allerdings weiß ich nun nicht wie ich eine zusätzliche Höhe (Umrechnung der Druckwerte in HÖhen) höhen eintrage. Ich denke mal Plotyy, allerdings will ich lediglich eine skala und keine weiteren Werte im Diagramm.

Code:

% souding

sounding=load('C:\Users\koctho\Desktop\01 Measurements\2016_02_15\air pressure IMT Sim\201602151400502644_UPP_RAW_10304_2016021514sim_plot.txt'); % reading data

%fid = fopen('MO130910.fil','rt');
%sounding  = textscan(fid, '%s', 0, 'delimiter', ';', 'headerlines', 1);

%fid = fopen('MO130910.fil','rt');


% Header überpringen
%sounding = fgetl(fid);

%sounding  = textscan(fid, '%f;', 'headerlines', 1)';

%filename = 'MO130910.fil';
%delimiterIn = ';';
%headerlinesIn = 1;
%sounding = importdata(filename, delimiterIn, headerlinesIn);

%fclose(fid)


%initialize
g=9.80665; M=0.0289644; R=8.31447; L=0.0065; ex_10=(R*L)/(g*M);
pz=sounding(:,2);
tz=sounding(:,3);
%rhz=sounding(:,14)/100;
tdz=sounding(:,11);
%nk=size(sounding,1); %needed for cape calculation
altz=(1-(pz/1013.25).^ex_10)*(tz(find(min(pz)))+273.15)/L;
tskew_samoth(pz,tz,tdz); hold on
x=10;
y=10;
scale=1;
width=1;
color='k';
%windbarb(x,y,sounding(:,5),sounding(:,6),scale,width,color)


if 0
alttick=(1-([100:100:1000]/1013).^ex_10)*(tz(find(min(pz)))+273.15)/L/1000;
set(gca,'Box','off');

axesPosition = get(gca,'Position');
hNewAxes = axes('Position',axesPosition,...  %# Place a new axes on top...
                'Color','none',...           %#   ... with no background color
                'YLim',[min(alttick) max(alttick)],...            %#   ... and a different scale
                'YAxisLocation','right',...  %#   ... located on the right
                'XTick',[],...               %#   ... with no x tick marks
                'Box','off',...
                'fontweight','bold');                %#   ... and no surrounding box
ylabel(hNewAxes,'Altitude (km)','fontweight','bold');

end

%fclose( sounding );   % Datei wieder schließen



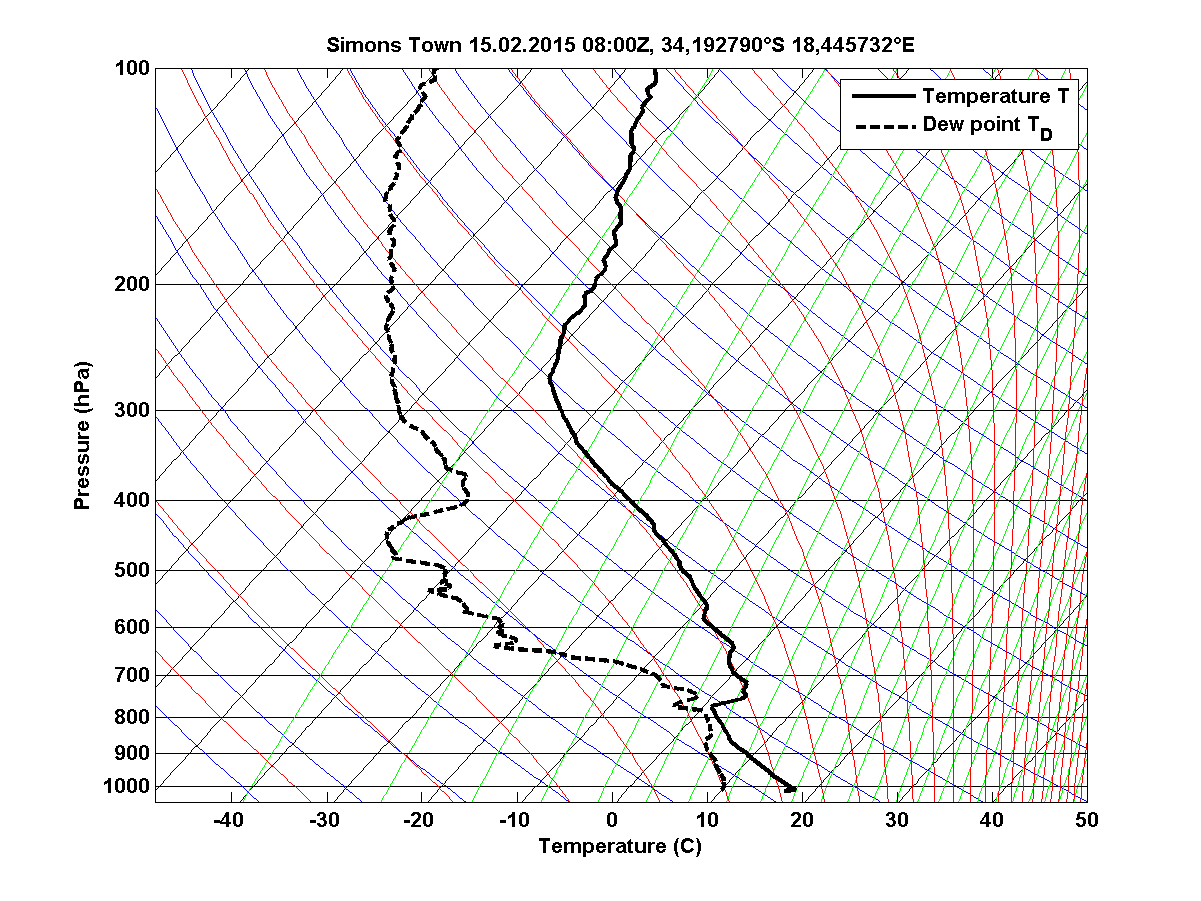

Anschließend sieht das Diagramm so aus:

 Beschreibung:

Download
 Dateiname:  201602150800503529_UPP_RAW_10304_2016021508sim_plot.png
 Dateigröße:  74.05 KB
 Heruntergeladen:  265 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 20.300
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 30.05.2016, 10:35     Titel:
  Antworten mit Zitat
Hallo,

deine Idee, das zusätzliche Koordinatensystem zu platzieren, ist ja gut. Was passiert denn, wenn du sie auch tatsächlich ausführen lässt?
if 0 verhindert das ja...

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Samoth
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 70
Anmeldedatum: 13.01.16
Wohnort: ---
Version: R2013b
     Beitrag Verfasst am: 30.05.2016, 11:06     Titel:
  Antworten mit Zitat
Hallo Harald,
im Grunde das was ich möchte, allerdings auf der rechten Seite.

Ichwollte es allerdings auf der Linken Seite, da ich auf der Rechten Seite noch eine Windbar plotten möchte, wie z.B:
http://www.skewtlogpro.com/wp-conte.....ads/2012/04/skewtlogp.gif

Ich weiß nicht ob das dann nicht zu unübersichtlich ist.
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 20.300
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 30.05.2016, 11:16     Titel:
  Antworten mit Zitat
Hallo,

dann stell doch YAxisLocation auf left?

Übersichtlichkeit ist immer Ansichtssache...

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Samoth
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 70
Anmeldedatum: 13.01.16
Wohnort: ---
Version: R2013b
     Beitrag Verfasst am: 30.05.2016, 11:28     Titel:
  Antworten mit Zitat
Das passt jetzt. ich lasse das rechts.

Der Fehler lag an einer fehlerhaften Zuordnung in der GUI. Deshalb war da auch das If drin.

Ohne If kann man die Funktion ganz normal ausführen
Private Nachricht senden Benutzer-Profile anzeigen

Semo2
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 15.04.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.04.2019, 22:51     Titel: m-code für Skew-T log p Diagramm
  Antworten mit Zitat
Hi Samoth,
wäre es möglich deinen m-code für das skew-T log P Diagramm zu bekommen. Ich sollte auch solche Diagramme von soundings erstellen. Vielen Dank im Voraus
Gruss Mat
Private Nachricht senden Benutzer-Profile anzeigen

Chris_3112

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.04.2019, 12:35     Titel:
  Antworten mit Zitat
Hey Samoth,
wäre es auch möglich, dass ich deinen m-code für das skew-T log P Diagramm bekomme?. Ich schreibe gerade meine Masterarbeit und benötige auch ein skew-T log P Diagramm. Ich habe jedoch die Daten nicht von soudings sondern einen "eigenen" Radiosondenaufstieg, also muss das Programm bestimmt umschreiben.
Vielen Dank!

Gruß Chris
