Verfasst am: 21.12.2016, 23:49 Titel: Spanning Tree für ausgewählte Knoten

Schönen Abend allerseits,

und zwar habe ich folgendes Problem. Ich habe ein Wasserleitungsnetz mit über 200 Knoten und über 300 Kanten. Dafür habe ich die Matrix Nodes mit Spalten für Knotennummer, X- und Y-Koordinaten. Weiters habe ich die Matrix Edges, mit Spalten VonKnoten, ZuKnoten und der Kantenlänge.

Nun möchte ich für 20 vorgegebene Knoten den minspantree finden. Den für alle Knoten kann ich erstellen, jedoch stoße ich bei obigem Problem an die Grenzen meiner Matlab-Fähigkeiten Question

Kann mir wer von euch weiterhelfen?

Lg MB

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 22.12.2016, 00:51 Titel:

Hallo,

ich würde spontan den Graphen auf die 20 Knoten reduzieren.
Dazu müsstest du z.B. aus edges alle Zeilen entfernen, in denen die 1. oder 2. Spalte nicht zu diesen 20 Knoten gehört (z.B. mit ismember ).

Grüße,
Harald

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 22.12.2016, 12:22 Titel:

Danke Harald für deinen Vorschlag.

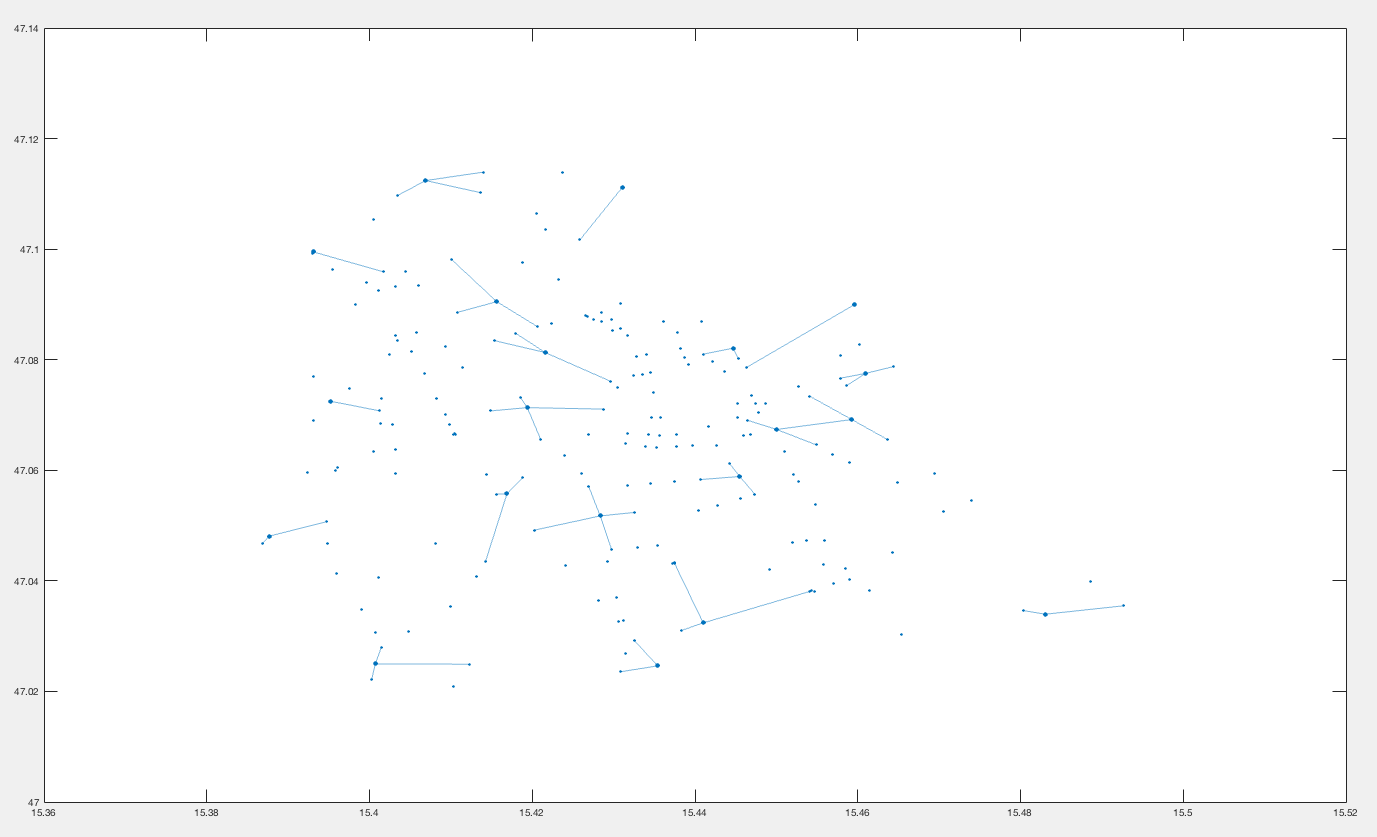

Hab das heute ausprobiert. Mit dem Ergebnis, dass nur mehr von jedem der 20 Knoten Kanten weggehen. Also habe ich jetzt 20 kleine Netze, die nicht miteinander verbunden sind.

Gibt es vielleicht eine Möglichkeit, das Problem über die Knoten zu lösen?

Das ist ein Kommentar meines Professors:
"You should try to get a spanning tree taking the whole network and calculate the spanning tree only for the nodes 1-20. You may try to define the full graph and define a subset of nodes and calculate the spanning tree only on the subset of nodes based on the full graph I have not yet implemented it myself, so I can not say, if it works."

Lg MB

Bildschirmfoto 2016-12-22 um 11.17.52.png

Beschreibung:

Download

Dateiname:

Bildschirmfoto 2016-12-22 um 11.17.52.png

Dateigröße:

47.48 KB

Heruntergeladen:

409 mal

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 22.12.2016, 12:32 Titel:

Hallo,

poste bitte deinen Code, am besten in reproduzierbarer Form.

Grüße,
Harald

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 22.12.2016, 12:54 Titel:

So sieht das Ganze aus. Ist der letzte Teil von 4 Aufgaben.

Code:

%Edges auf 20 OD-Knoten begrenzen
NodeNumbers = ODNodes(:,1); %liefert die Knotennummern der 20 OD-Knoten
ODEdges1 = EdgesReduced(ismember(EdgesReduced(:,1),NodeNumbers),1:end); %checkt 1. Spalte ob Knotennummer vorkommt
ODEdges2 = EdgesReduced(ismember(EdgesReduced(:,2),NodeNumbers),1:end); %checkt 2. Spalte ob Knotennummer vorkommt
ODEdges = [ODEdges1; ODEdges2]; %fügt die Matritzen zusammen
ODEdges(21,:)=[]; %löscht einen doppelten Wert, habe keine bessere Lösung gefunden

%Graphen definieren und plotten
figure('Position', [1, 1, 1800, 1000]);
GOD = graph(ODEdges(:,1),ODEdges(:,2),ODEdges(:,3), names);
p5 = plot(GOD,'xdata',x, 'ydata', y);

Funktion ohne Link?

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 22.12.2016, 16:04 Titel:

Hallo,

du selektierst die Zeilen, in denen eine Edge von oder zu einem selektierten Knoten geht. Du brauchst doch aber die Zeilen für Edges zwischen selektierten Knoten, also

Code:

ODEdges = EdgesReduced(ismember(EdgesReduced(:,1),NodeNumbers) & ismember(EdgesReduced(:,2),NodeNumbers) ,1:end);

Funktion ohne Link?

Grüße,
Harald

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 22.12.2016, 22:54 Titel:

Leider hat dein Code mein Problem auch nicht gelöst.

Ich werde es aber weiterhin probieren.

Lg MB
