Spannungssignal in einen Bit-Stream umwandeln


artur_w
Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 02.04.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.05.2019, 07:52     Titel: Spannungssignal in einen Bit-Stream umwandeln
  Antworten mit Zitat
Hallo Zusammen,

Ich brauche Hilfe bzw. einen Ansatz, um ein Spannungssignal in einen Bit-Stream umzuwandeln.

Kurz was zum Hintergrund: Ich nutze einen Phototransitor, um ein Signal von einer LED zu empfangen. Zur Signalverarbeitung nutze ich ein MyDaQ Gerät.
Der Phototransistor gibt jeh nach Lichtintensität eine Spannung raus. Da auch andere Lichteinflüsse bestehen wie z.B. die Deckenleuchte, habe ich das Signal erst einmal soweit normalisiert, dass ich nur Nullen und Einsen als Output bekomme, jäh nachdem ob die LED an oder aus ist.

Nun mein Vorhaben: Ich möchte, dass ich nur eine "1" bekomme wenn die LED einmal angeht und nicht zehn "1". Das liegt natürlich an der Scanrate. Aber wie kann ich das nun geschickt lösen. Kann mir einer einen Tipp geben wie ich da am besten vorgehen kann. Ich hoffe das war verständlich genug ansonsten kann ich gerne weiteres erläutern.

Anbei mein bisheriger Code:

Code:
% Analog input
s = daq.createSession('ni');
s.addAnalogInputChannel('myDAQ1',0,'Voltage');
s.Rate = 20; %  rate/s
s.DurationInSeconds = 6.0;
[data,time] = s.startForeground; % port0: data(:,1); port1: data(:,2)


z= max(data)
m=z/2

a=data
a(a>m)=1
a(a<=m)=0

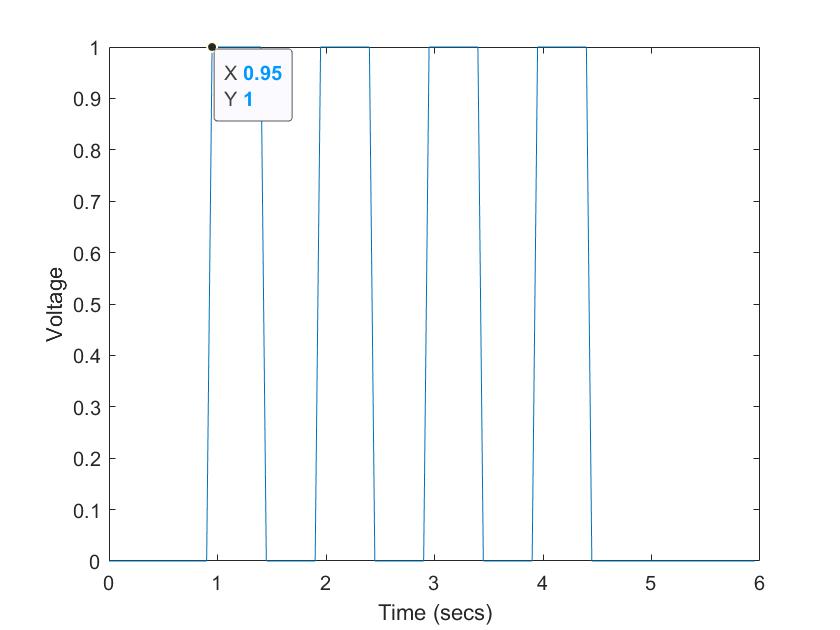

Folgender Stream kommt raus beim Input Signal (angehängte Abbildung):

a =

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0

Folgendes soll rauskommen:

a=1 0 1 0 1 0 1 0


P.s. Wenn jemand ne Idee hat wie ich da eine Preamble einbauen kann wäre ich auch sehr dankbar Very Happy

Hoffe mir kann da einer helfen.


Danke schonmal im Vorraus.

 Beschreibung:

Download

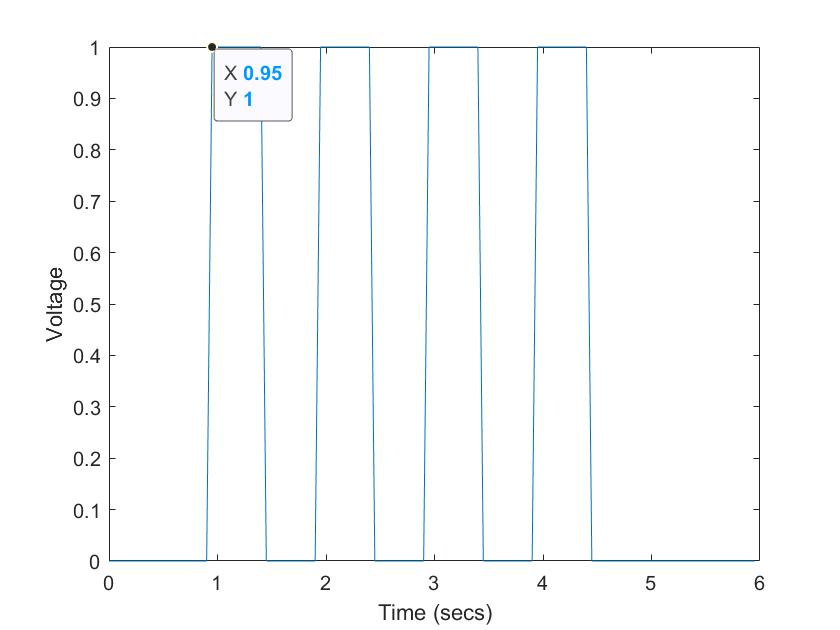

 Dateiname:  Signal.jpg
 Dateigröße:  30.38 KB
 Heruntergeladen:  222 mal
