| Xenontwo |
Forum-Anfänger
|
 |
Beiträge: 11
|
|
|
|
Anmeldedatum: 05.11.07
|
|
|
|
Wohnort: Böblingen
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 07.07.2008, 12:18
Titel: Spectrogram in dB
|
 |
Guten Tag Matlab Profis!
Ich hab ein kleines Problem. Ich stelle ein Signal mit spectrogram dar. Nun gibt mir ja der Befehl [x] = spectrogram(...), das Leistungsdichtespektrum von jedem Segment meines Signals aus.
Ich möchte diese Werte dann aber gerne in dB umrechnen. Die Ausgabe des PSD (wie z.B. bei pwelch) ist ja der quadrierte Schalldruck.
Jezt hätte ich aber gerne diese Werte in dB!
Ich mache es momentan so:
[Spectrogramm,Frequenzvek,Zeitvek,PSD_vek]=spectrogram.....
dB_spec=20*log10(sqrt(abs(Spectrogramm))+94;
Kann mir jemand sagen, ob dass so richtig ist? Ich mache das auch für pwelch für meine FFT!
Oder muss ich etwa:
dB_spec=20*log10(sqrt(abs(PSD_vek))+94;
machen? Dann bekomme ich aber fast nur negative dB werte...wobei es ja eigentlich der quadrierte Schalldruck sein müsste....
Und noch eine kleine Frage:
Muss ich bei spectrogram die Amplituden mit dem Faktor Samplingfrequenz/FFT-Länge noch anpassen
Vielen Dank an Euch!
|
|
|
|
|
|
| steffi |
Forum-Century
|
|
Beiträge: 149
|
|
|
|
Anmeldedatum: 07.03.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.07.2008, 13:50
Titel:
|
|
Aus der Hilfe zu spectrogramm
| Zitat: |
Compute and display the PSD of each segment of a linear chirp, which
starts at DC and crosses 150 Hz at t = 1 sec. Display the
frequency on the y-axis.T = 0:0.001:2;
X = chirp(T,0,1,150);
F = 0:.1:100;
[Y,F,T,P] = spectrogram(X,256,250,F,1E3,'yaxis');
% The following code produces the same result as calling
% spectrogram with no outputs:
surf(T,F,10*log10(abs(P)),'EdgeColor','none');
axis xy; axis tight; colormap(jet); view(0,90);
xlabel('Time');
ylabel('Frequency (Hz)'); |
_________________
Wenn ich bei der Arbeit mit Computern eins gelernt habe dann das ich einem Computer nur soweit traue wie ich ihn werfen kann.
|
|
|
|
| Xenontwo |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 11
|
|
|
|
Anmeldedatum: 05.11.07
|
|
|
|
Wohnort: Böblingen
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.07.2008, 13:53
Titel:
|
|
Tja, danke, dass hab ich wohl auch schon gesehen, aber die Pegel passen bei mir überhaupt nicht...
Wenn ich das auch richtig verstanden habe, ist dass dan dB /Hz.
|
|
|
|
| steffi |
Forum-Century
|
|
Beiträge: 149
|
|
|
|
Anmeldedatum: 07.03.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.07.2008, 14:52
Titel:
|
|
Ich habe es folgendermaßen verstanden:
gibt dir das Ergebnis der FFT, hier P bezeichnet, folgendermaßen aus:
das ist in dB, nur mit dem Unterschied, das hierbei die dB-Angabe, die glaube ich in der Regelungstechnik verbreitete Angabe darstellt.
dB in der Akustik für Schalldruck wird mittels
wobei Pref der Hörschwellendruck ist berechnet.
gibt dir lt. matlabhilfe in dB/Hz aus, das stimmt
_________________
Wenn ich bei der Arbeit mit Computern eins gelernt habe dann das ich einem Computer nur soweit traue wie ich ihn werfen kann.
|
|
|
|
| Xenontwo |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 11
|
|
|
|
Anmeldedatum: 05.11.07
|
|
|
|
Wohnort: Böblingen
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.07.2008, 15:18
Titel:
|
|
|
Da hast Du recht! Aber leider bekomme ich dann negative dB Werte heraus.... daher kann das auch nicht sein....
|
|
|
|
| steffi |
Forum-Century
|
|
Beiträge: 149
|
|
|
|
Anmeldedatum: 07.03.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.07.2008, 15:21
Titel:
|
|
was genau hast du denn gemessen? In welchem Frequenzbereich treten die negativen Werte auf....
_________________
Wenn ich bei der Arbeit mit Computern eins gelernt habe dann das ich einem Computer nur soweit traue wie ich ihn werfen kann.
|
|
|
|
| Xenontwo |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 11
|
|
|
|
Anmeldedatum: 05.11.07
|
|
|
|
Wohnort: Böblingen
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.07.2008, 15:33
Titel:
|
|
Danke, dass Du mir hilfst.

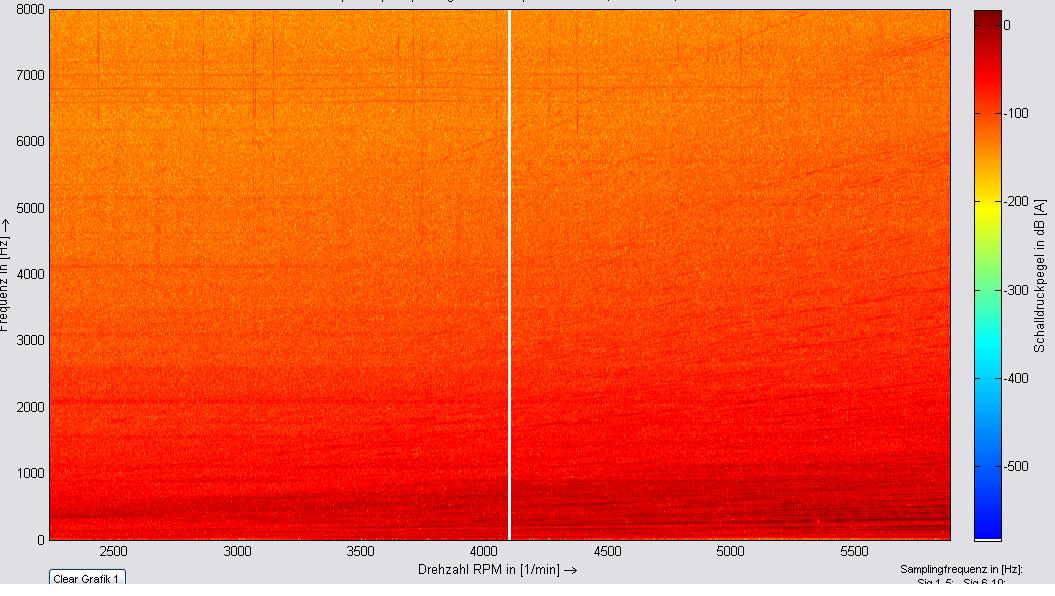

Ich habe ein dB(A)-gefiltertes Signal aus einem Fahrzeuginnenraum. Wenn ich aus dem PSD-Wert des spectrogram Befehls den Schalldruckpegel mit p0 = 2*10^-5 berechne, bekomme ich überall negative dB Werte. Überall bedeutet in meiner Grafik zwischen 0 und 8000 Hz.
Nicht wundern, der weiße Balken ist gewollt....
| Beschreibung: |
|
Download |
| Dateiname: |
bsp.JPG |
| Dateigröße: |
123.55 KB |
| Heruntergeladen: |
1678 mal |
|
|
|
|
| steffi |
Forum-Century
|
|
Beiträge: 149
|
|
|
|
Anmeldedatum: 07.03.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.07.2008, 15:43
Titel:
|
|
in welchem Wertebereich liegen die Signalwerte? Kannst du einen Vektor von ca. length 10 hier posten?
_________________
Wenn ich bei der Arbeit mit Computern eins gelernt habe dann das ich einem Computer nur soweit traue wie ich ihn werfen kann.
|
|
|
|
| Xenontwo |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 11
|
|
|
|
Anmeldedatum: 05.11.07
|
|
|
|
Wohnort: Böblingen
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.07.2008, 18:23
Titel:
|
|
Hey, heute schaff ichs nicht mehr. Wenns okay ist schreib ich die zehn Werte morgen hier rein.
Vielen Dank schonmal!
|
|
|
|
|
|
|
