Verfasst am: 04.02.2015, 11:27 Titel: Spektrale Beschleunigungsdichte

Hallo zusammen,

ich bin momentan dabei Beschleunigungsmesswerte auszuwerten. Dazu habe ich die spektrale Beschleunigungsdichte folgendermaßen berechnet und geplottet:

Code:

fid = fopen('Dateipfad\Messreihe_data.bin','r');
[data,count]=fread(fid,[13,inf],'double'); % Anzahl Kanäle + Zeitstempel

fid2 = fopen('Dateipfad\Messreihe_obd.bin.bin','r');
[data2]=fread(fid2,[5,inf],'double'); % Anzahl Kanäle + Zeitstempel

sensitivity = 0.33;
% x - y - z
Blau3412 = [data(8,:).*(1/sensitivity); data(6,:).*(1/sensitivity); data(12,:).*(1/sensitivity); data(13,:).*(1/sensitivity)];

iFftsize = 2^12;
iFrameshift = iFftsize/4;
iReadSamplesFromFile = 2^9;
h_window = hann(iFftsize,'periodic');
% h_window = ones(iFftsize,1);
fs = 5000;

h = figure('Name','Simulation Plot Window');
k= subplot(3,1,1);
plot(data(1,:),Blau3412(1,:))
legend('Messreihe');
ylabel('Acceleration in g');
grid on;
axis tight;

k= subplot(3,1,2);
[~, F, T, P] = spectrogram(Blau3412(1,:), h_window, iFftsize-iFrameshift, iFftsize, fs);
surf(T, F(1:200), 10*log(P(1:200,:)),'edgecolor','none');
set(gca,'clim',[-200 -30])
box('off')
axis tight;
view(0, 90);
ylabel('Hz');
pos=get(gca,'pos');
set(gca,'pos',[pos(1) pos(2) pos(3) pos(4)]);
pos=get(gca,'pos');
hc=colorbar('location','northoutside','position',[pos(1) pos(2)-0.38 pos(3) 0.03]);
h = hc;

k= subplot(3,1,3);
plot(data2(1,:),data2(2,:))
axis tight;
xlabel('Zeit in Sekunden');
ylabel('RPM')
grid on;

Funktion ohne Link?

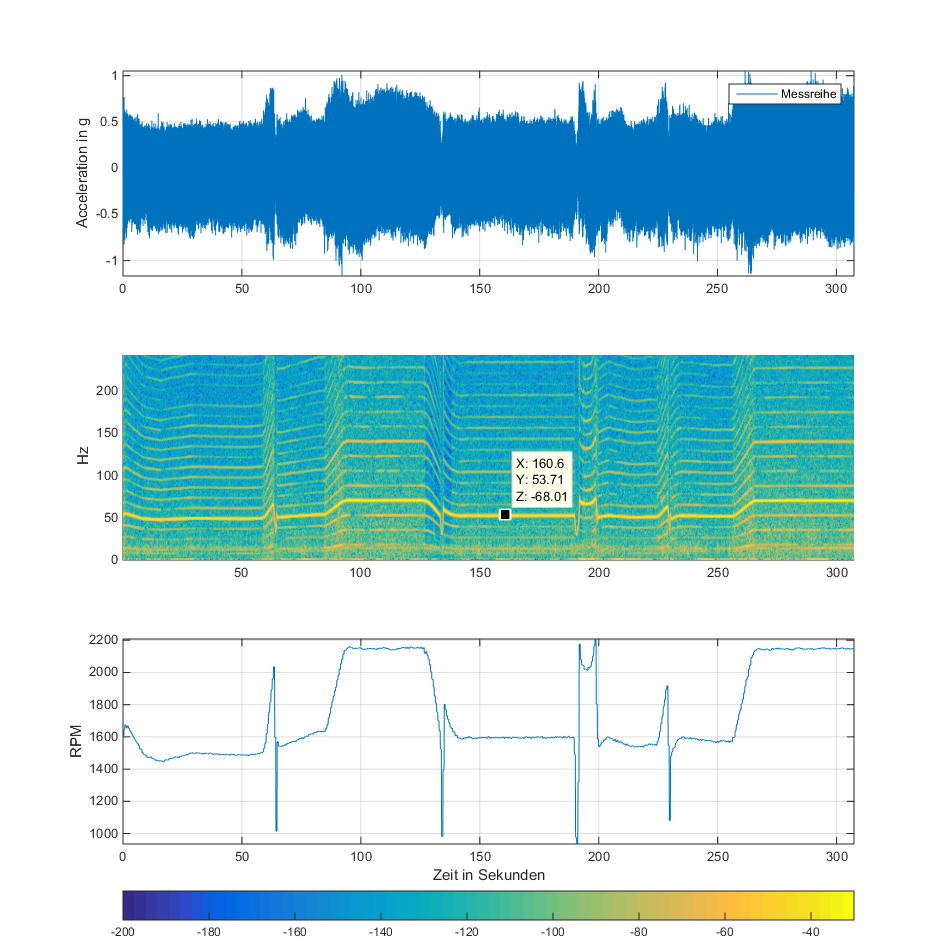

Nun wollte ich für den Wert auf dem Plot im Anhang die mittlere Beschleunigung berechnen. Sehe ich das richtig, dass ich das folgendermaßen anstelle:

Wert=10^(Wert_dB/10)

Accel=sqrt(Wert*Frequenz)

Dann komme ich für Wert_dB=-68.01 und der Frequenz=53.71 nämlich nur auf eine Beschleunigung von 0.0029. Laut dem obersten Plot müsste sie aber nahe 0.5 sein. Mache ich was falsch oder habe ich einfach nur einen Denkfehler?

Gruß Cali


Beschreibung:

Plot

Download

Dateiname:


Dateigröße:

367.33 KB

Heruntergeladen:

298 mal

Sigggi

Forum-Anfänger


	Beiträge: 46

	Anmeldedatum: 27.01.11

	Wohnort: ---

	Version: ---

Verfasst am: 11.02.2015, 17:59 Titel:

Hallo,

wir machen Schwingungsmessungen an Maschinen. Als Mittelwert für eine Messreihe nehmen wir immer den quadratischen Mittelwert aus den (gefilterten) Messdaten im Zeitbereich:

Code:

rms = sqrt(data.^2/length(data));

Funktion ohne Link?

Oder geht's Dir um den mittleren Peak bei Drehfrequenz?

Gruß, Siggi.

cali

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 03.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 12.02.2015, 00:25 Titel: Beschleunigungsanteil

Hallo Siggi,

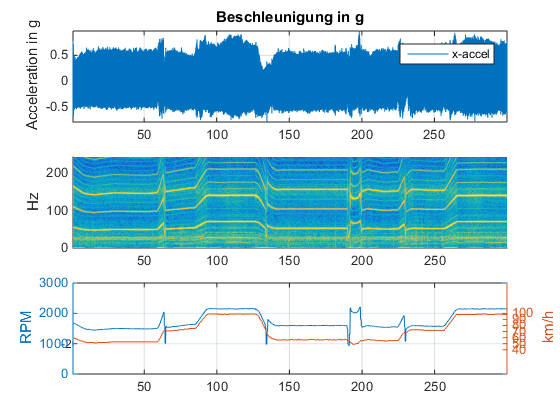

vielen Dank für deine Antwort. Ich versuche momentan die Beschleunigung für die stärker ausgeprägten Frequenzen zu berechnen. Sprich ich möchte den Anteil der Gesamtbeschleunigung wissen, der in meinem angehängten Plot von den gelben Frequenzen zustande kommt.

Gruß Cali


Beschreibung:

Download

Dateiname:


Dateigröße:

113.82 KB

Heruntergeladen:

292 mal

Sigggi

Forum-Anfänger


	Beiträge: 46

	Anmeldedatum: 27.01.11

	Wohnort: ---

	Version: ---

Verfasst am: 12.02.2015, 10:23 Titel:

Hallo,

Du könntest in P (leider hab' ich die Signal Processing Toolbox und damit spectrogram nicht) - das sind wahrscheinlich die absoluten Pegel - in einem Frequenzband nach dem höchsten Wert suchen. In den Bildern siehts so aus, als wäre die maximale Anregung bei doppelter Drehfrequenz.

Code:

for k=1:numel(T)
% doppelte Drehfrequenz
fx = 2*data(2,:)/60;

% Index
[~,ind] = min(abs(F-fx));

% Pegel im Frequenzband (mit der Breite muss man etwas experimentieren
a_max(T) = sum(P(ind-10:ind+10,k));

% bezogen auf das gesamte Spektrum
a_max_rel(T) = sum(P(1:200,k))/a_max(T);
end

Funktion ohne Link?

Das sind allerdings nur die Pegelverhältnisse. Ein genaueres Bild ergibt sich möglicherweise mit dem Effektivwert aus dem Zeitbereich ...
