Spline einer Treppenfunktion mit interp1



FreddyDozen
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 30.07.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.07.2020, 09:49     Titel: Spline einer Treppenfunktion mit interp1
  Antworten mit Zitat
Hallöchen verehrte Mitglieder des gomatlab Forums!

Ich habe folgendes Problem:
Ich möchte für eine Treppenfunktion einen Spline über die Funktion intrerp1 erstellen. Die Anzahl der Stützpunkte der Splinefunktion soll variabel sein. In meinem Code ist das bisher noch nicht berücksichtigt, weil ich erstmal einen schönen Spline hinkriegen möchte:

Code:
function stairspline
n=10;
s=4*n
double Y;
double X;
double P;
double xs;
double ys;
double y2;
for i=1 : n;
    X(i)=i-1;
end

for k=1 : n;
   Y(k)=k-1;
end
stairs(X, Y)

ys=[0 0 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9];
xs=linspace(0, 10, 40);
P=linspace(0, 10, 40);
%P=4.25;
y2=interp1(xs,ys,P, 'spline');
%interp1(xs,ys,P, 'spline')

hold on;
plot(xs, y2)


Der Plot dieses Codes ist im Anhang. Der Spline verläuft nur linear und konstant, soll aber kurvig sein (Ebenfalls ein Bild im Anhang dabei). Wie schaffe ich es, mit beliebigen (variablen) Stützpunkten einen kurvigen Spline zu programmieren?

 Beschreibung:

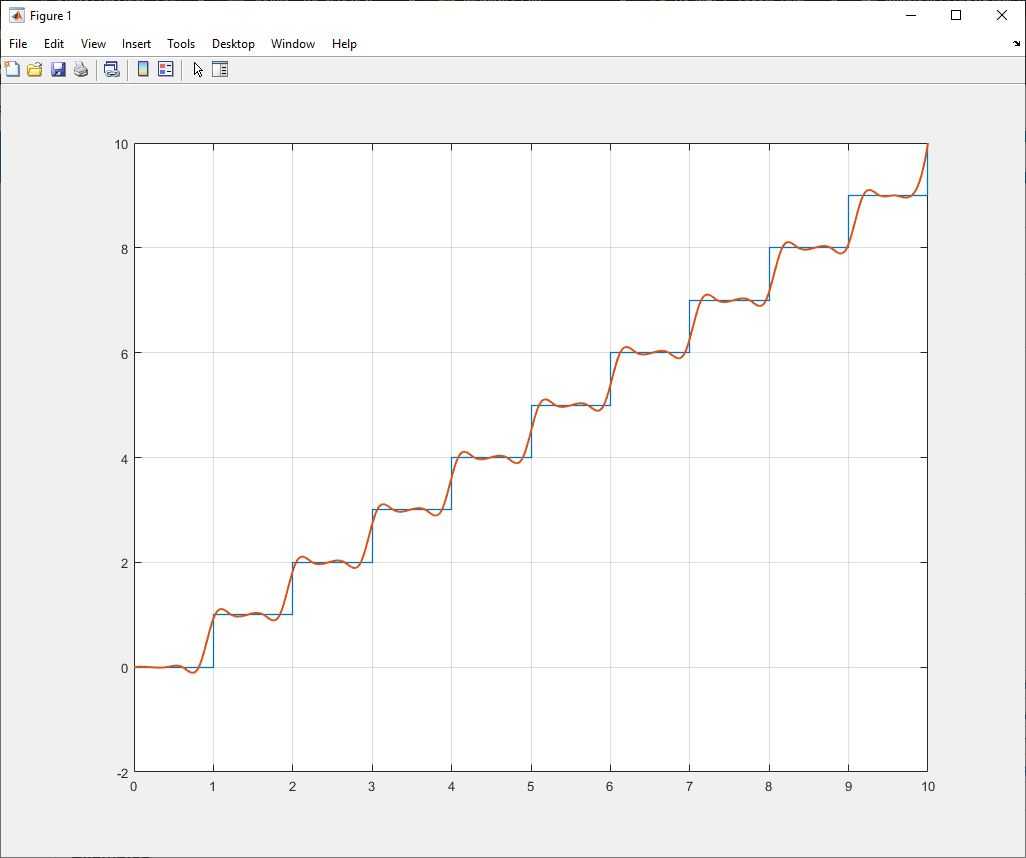

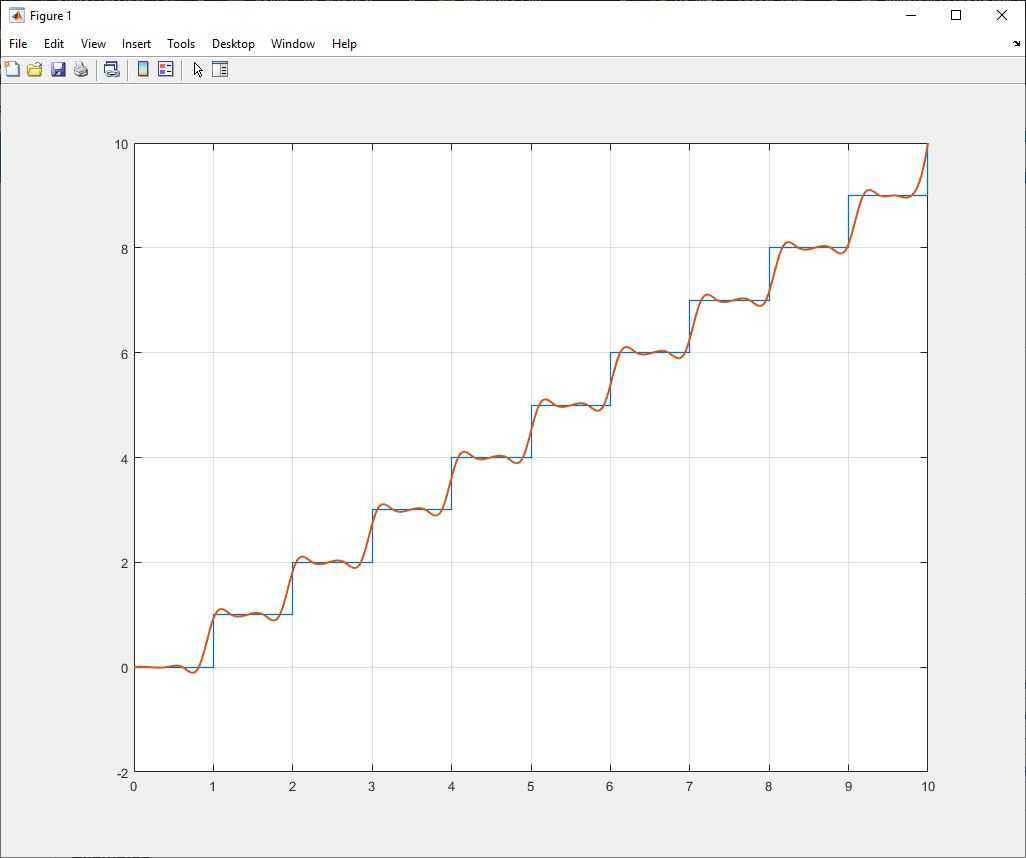

Datei Download: So soll es aussehen

Download
 Dateiname:  Download.jpg
 Dateigröße:  31.54 KB
 Heruntergeladen:  7 mal
 Beschreibung:

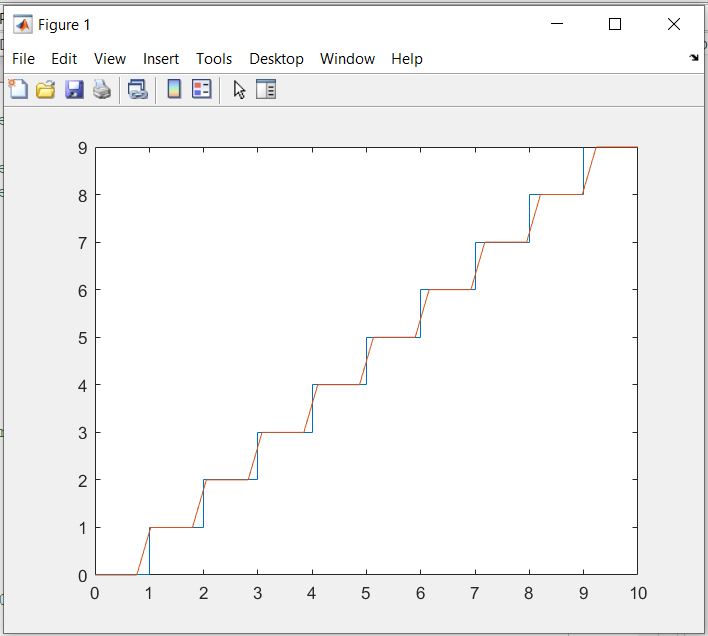

Datei Splineplot: So sieht es aus

Download
 Dateiname:  Splineplot.JPG
 Dateigröße:  38.23 KB
 Heruntergeladen:  7 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 21.854
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 30.07.2020, 11:07     Titel:
  Antworten mit Zitat
Hallo,

du musst die Spline an feineren Stützstellen auswerten:
Code:
P=linspace(0, 10, 400);
y2=interp1(xs,ys,P, 'spline');
plot(P, y2)


Statements wie
Code:

sind in MATLAB nicht sinnvoll.

Grüße,
Harald
