Verfasst am: 23.02.2013, 16:37 Titel: Stacked Bars hinter "normalem" Bar sichtbar

Hallo,

habe mal wieder ein Problem und jetzt schon lange nach einer Lösung gesucht aber nix gefunden. Deswegen poste ich es mal hier, in der Hoffnung, dass mir jemand weiterhelfen kann:

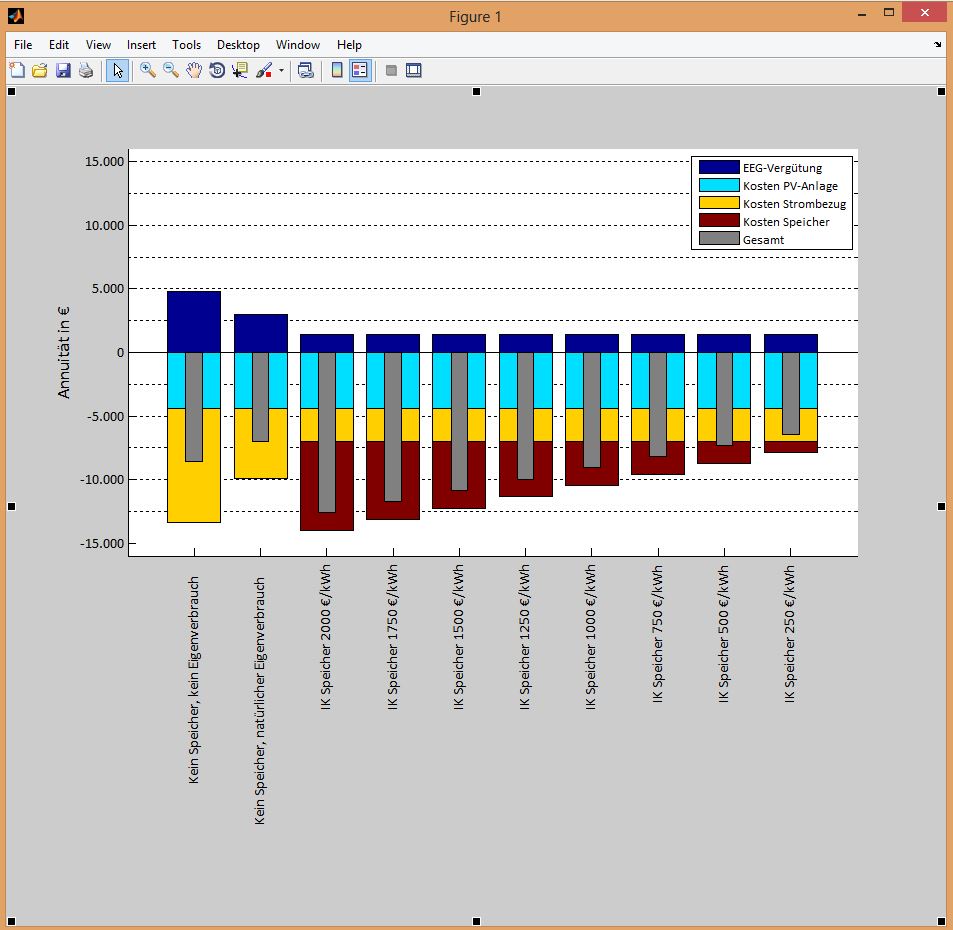

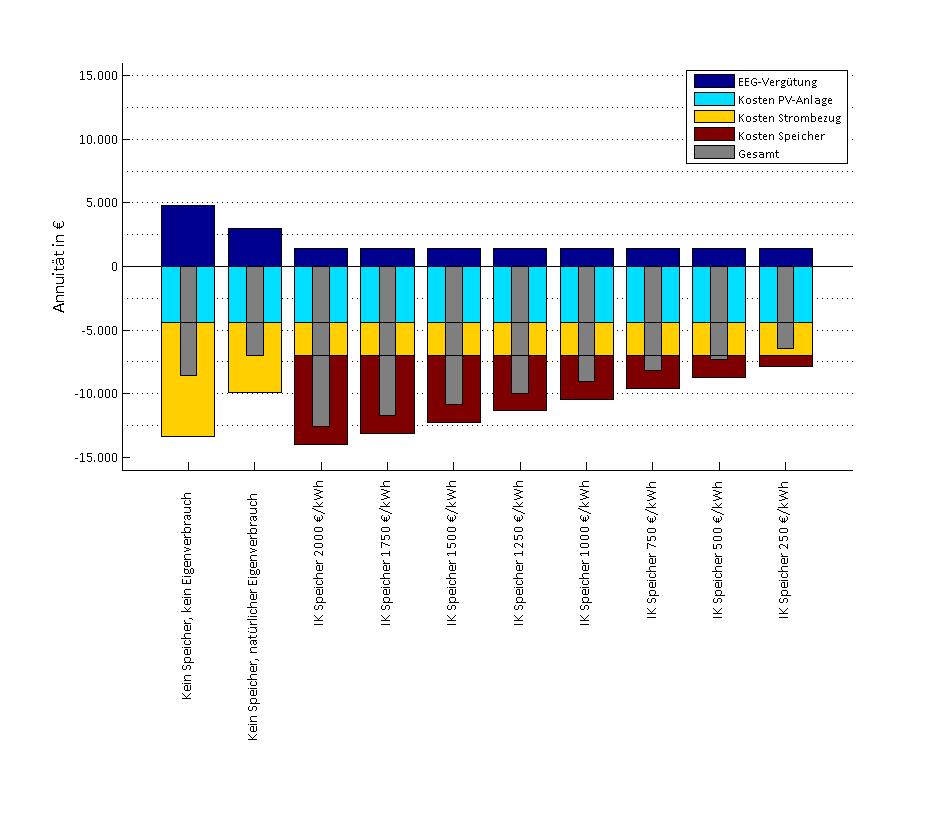

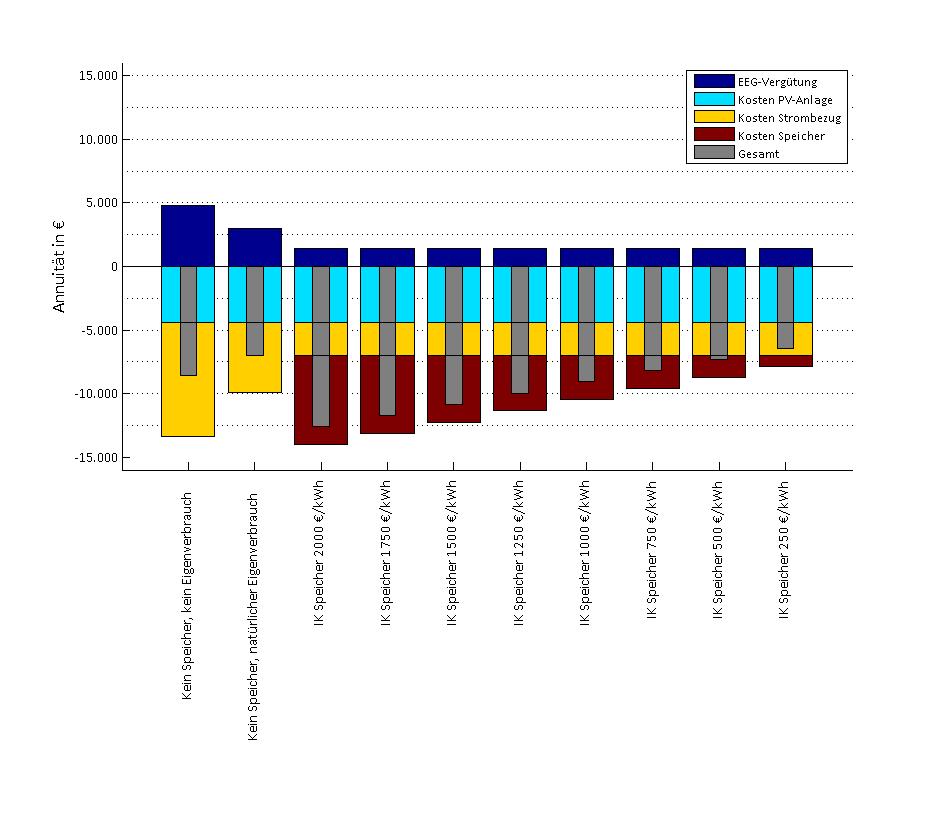

Ich habe in einer figure zwei bar-Plots vom Typ "stacked" und darüber einen "normalen" bar-Plot. Wenn ich mir den Plot in MATLAB anzeigen lasse sieht alles so aus wie ich es haben möchte (siehe Anhang). Speichere ich den Plot aber in eine Datei ab (jpg. oder .png), sieht der Plot auf einmal anders aus und man kann durch den "normalen" Plot die Randlinien der "stacked"-Plots sehen (siehe ebenfalls Anhang).

Eigentlich ist doch immer der letzte Plot ganz oben so wie es ja auch vor dem Speichern angezeigt wird, oder!?

Hier mal der Code (das unrelevante habe ich mal auskommentiert):

Code:

annuitaeten_gesamt = [annuitaeten_kein_speicher_kein_ev;annuitaeten_kein_speicher_ev;annuitaeten_ik_speicher_fix]

Xneg = annuitaeten_gesamt(:,1:4);
Xneg(Xneg>0) = 0;
Xpos = annuitaeten_gesamt(:,1:4);
Xpos(Xpos<0) = 0;
Xges = annuitaeten_gesamt(:,5);

% Figure erzeugen
figure1 = figure;
% Standardgröße setzen um direkt speichern zu können
set(figure1,'Units','pixels','Position',[200 100 940 840]);
% Achsenbeschriftungen + Abstände durch Leerzeichen setzen
axes1 = axes('Parent',figure1,...
'YTickLabel',{'-15.000','-10.000','-5.000','0','5.000','10.000','15.000'},...
'YMinorGrid','on',...
'XTickLabel',{
'',...
'Kein Speicher, kein Eigenverbrauch ',...
'Kein Speicher, natürlicher Eigenverbrauch ',...
'IK Speicher 2000 /kWh ',...
'IK Speicher 1750 /kWh ',...
'IK Speicher 1500 /kWh ',...
'IK Speicher 1250 /kWh ',...
'IK Speicher 1000 /kWh ',...
'IK Speicher 750 /kWh ',...
'IK Speicher 500 /kWh ',...
'IK Speicher 250 /kWh '
},...
'FontSize',11,...
'XTick',[0 1 2 3 4 5 6 7 8 9 10]);
% Achsenlimits setzen
ylim(axes1,[-16000 16000]);
xlim(axes1,[0 11]);
% Labels drehen
hh = rotateXLabels(axes1,90);
ylabel({'Annuität in '},'FontSize',14);
hold on
h1 = bar(Xneg,'stack');
h2 = bar(Xpos,'stack');
h3 = bar(Xges,'FaceColor',[0.5 0.5 0.5],'BarWidth',0.25);
% Legende
legende1 = legend([h2(1),h1(2),h1(3),h1(4),h3(1)],'EEG-Vergütung','Kosten PV-Anlage','Kosten Strombezug','Kosten Speicher','Gesamt')
set(legende1,'FontSize',10);

% % Create textbox
% annotation(figure1,'textbox',...
% [0.876595744680851 0.582111595501067 0.025531914893617 0.0125786163522017],...
% 'String',{'*'},...
% 'FitBoxToText','off',...
% 'LineStyle','none',...
% 'Color',[0.847058832645416 0.160784319043159 0]);
%
% % Create line
% annotation(figure1,'line',[0.130851063829787 0.906382978723404],...
% [0.576190476190481 0.576190476190481],'LineWidth',1,'Color',[1 0 0]);
%
% % Create textbox
% annotation(figure1,'textbox',...
% [0.585893060295787 0.464351045296171 0.317406143344711 0.0263334990577015],...
% 'String',{'* Zum Vergleich: Gesamtannuität ohne Speicher'},...
% 'FitBoxToText','off',...
% 'LineStyle','none',...
% 'Color',[0.847058832645416 0.160784319043159 0]);

hold off

Funktion ohne Link?

Die Matrix "annuataeten_gesamt" habe ich mal gezipt als MAT-File angehängt.

Kann sich das jemand erklären oder hat eine Lösung!? Bin für jede Hilfe dankbar!
Irgendwie verzweifel ich noch an der grafischen Ausgabe von MATLAB Wink

Danke und Gruß
Cord

annuitaeten_gesamt.zip
