Standardabweichung einzeichnen


Lem

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.10.2010, 16:10     Titel: Standardabweichung einzeichnen
  Antworten mit Zitat
Hallo!

Ich möchte mir in einem Plot die Standardabweichung mehrerer Vektoren anzeigen lassen.

Berechnet habe ich sie bereits.

Nun will ich eine Fläche von +Std bis -Std um den Mittelwert. Am Besten grau unterlegt Smile

Hat jemand eine Idee?

Vielen Dank


Lem

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.10.2010, 16:23     Titel: Bild
  Antworten mit Zitat

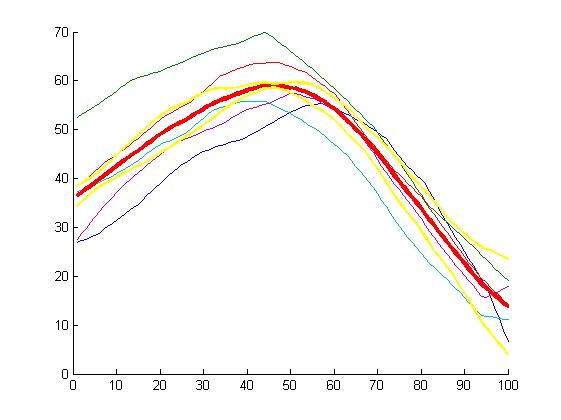

Noch ein Bild um mein Anliegen besser nachvollziehen zu können Wink

Rot Mittelwert

Gelb Std

 Beschreibung:

Download
 Dateiname:  Bild1.jpg
 Dateigröße:  25.77 KB
 Heruntergeladen:  1014 mal

Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 14.10.2010, 16:58     Titel: Re: Bild
  Antworten mit Zitat
Hallo Lem,

Wieso ist die STD dann am kleinsten, wenn die Vektoren am weitesten auseinander liegen? Sieht merkwürdig aus.

Code:

t = 1:20;
x = rand(4, 20);
m = mean(x, 1);
s = std(x, 0, 1);

patch('XData' [t, fliplr(t)], ...
           'YData', [m + s, fliplr(m - s)], ...
           'FaceColor', [1, 1, 0]);
hold('on');
plot(t, x);
plot(t, m, 'r', 'LineWidth', 2);


Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Lemming
Forum-Anfänger

Forum-Anfänger

Beiträge: 35
Anmeldedatum: 14.10.10
Wohnort: Chemnitz
Version: 2009b
     Beitrag Verfasst am: 14.10.2010, 17:05     Titel: Danke
  Antworten mit Zitat
Super, funktioniert.


Ja die Std muss ich mir nochmal anschauen. Passt noch nicht so richtig.


Danke
