Start und Ende einer Rampe erfassen |
|
| alex85 |
Forum-Anfänger
|
 |
Beiträge: 40
|
|
|
|
Anmeldedatum: 06.10.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 01.06.2011, 13:47
Titel: Start und Ende einer Rampe erfassen
|
 |
Servus!

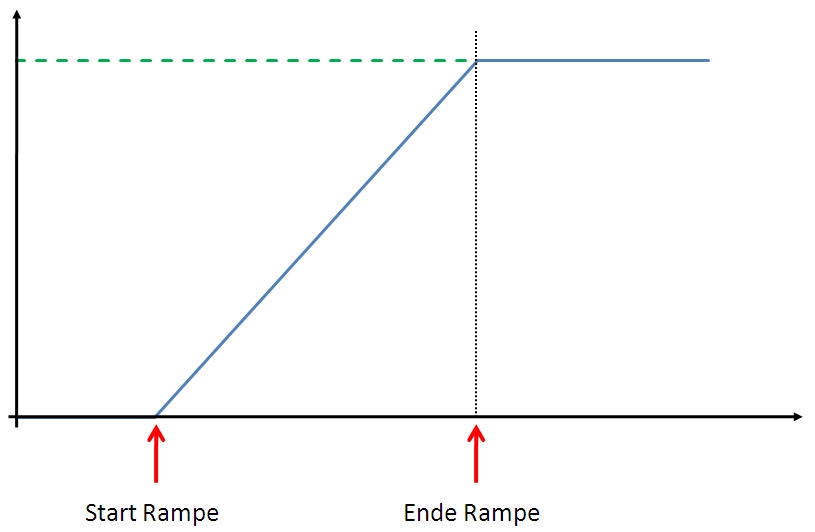

Ich habe ein Signal (Getriebedrehzahl einer Fahrzeugsynchronisation), welches eine Rampe beinhaltet (siehe Anhang). Nun möchte ich mir u.a. die Rampendauer ermitteln.
Hierzu benötige ich den Beginn und das Ende der Rampe, welche ich irgendwie ermitteln muss. Für Rampe_Start habe ich mir schon etwas überlegt:
Mir fällt momentan aber nichts ein, wie ich das Ende der Rampe erfassen könnte. Jemand eine Idee?
Das Auswerteskript soll komplett modular gehalten werden, da die Synchronisationsdrehzahl als auch die Rampendauer variabel sein werden.
Herzlichen Dank schon mal!
Viele Grüße
Alex
| Beschreibung: |
|
Download |
| Dateiname: |
sync.jpg |
| Dateigröße: |
50.77 KB |
| Heruntergeladen: |
488 mal |
|
|
|
|
|
|
| Ajax |
Forum-Century
|
|
Beiträge: 176
|
|
|
|
Anmeldedatum: 09.09.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.06.2011, 14:52
Titel:
|
|
Ich würde einfach mit find() arbeiten:
Wenn du nach dem kleinsten Wert suchst, dann erhältst du mit find eine Reihe von Ausgabewerten (alle Werte bis dorthin, wo die Rampe steigt). Der letzte Wert ist der Startwert der Rampe.
Ähnliches gilt für die Suche nach dem maximalen Wert. Hier ist jedoch der erste Wert, den find() findet der Endwert der Rampe.
Ist die Kurve mit einem Rauschen belastet, dann such nicht nach dem Minimum, sondern nach einem bestimmten Wert über dem Rauschen für den Startwert bzw. einem Wert unter dem Rauschen für den Endwert.
Das ganze ist sicher auch schneller als eine Schleife.
Hilft dir das weiter oder habe ich etwas falsch verstanden?
mfg
|
|
|
|
| alex85 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 40
|
|
|
|
Anmeldedatum: 06.10.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.06.2011, 15:49
Titel:
|
|
Danke für die schnelle Antwort!
Interessanter Ansatz!
Wenn das Rauschen relativ konstant ist, könnte das hinhauen.
Vielen Dank!
|
|
|
|
| Ajax |
Forum-Century
|
|
Beiträge: 176
|
|
|
|
Anmeldedatum: 09.09.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.06.2011, 16:48
Titel:
|
|
Solange du in etwas abschätzen kannst, wie groß das Rauschen ist, müsste es so funktionieren. Alternativ könntest du auch zwei (bzw. bei stärker verrauschten Signalen besser einige mehr) Werte ermitteln, die sicher auf der Rampe liegen und durch diese eine Gerade legen. So kannst du ebenfalls leicht berechnen, an welchem Punkt die Gerade durch 0 geht bzw. den Maximalwert der Rampe erreichst.
Noch als zusätzliche Anmerkung zur Bestimmung des Rauschens: hierfür könnte sich ein Histogramm der im Graphen enthaltenen Werte eignen. Die Werte, die am Häufigsten auftreten, gehören mit sehr Hoher Wahrscheinlichkeit zum Rauschen.
mfg
|
|
|
|
|
|
|
