Steigende und fallende Flanke Rechtecksignal erkennen



JaSoIstEs
Forum-Century

Forum-Century


Beiträge: 212
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 11.12.2018, 16:59     Titel: Steigende und fallende Flanke Rechtecksignal erkennen
  Antworten mit Zitat
Hallo Leute,

habe folgendes Signal (siehe Anhang).

Ich muss hier fallende und steigende Flanken erkennen.
Die Dateien will ich dann für jedes Signal seperat abspeichern sprich:


'Zeitpunkt steigende Flange' 'Zeitpunkt fallende Flanke' 'Differenz'


Mein Problem ist wie erkenne ich steigende und fallende Flanken?


Habe folgendes probiert:


Code:
posFlanke = find(diff(Hall_1)>3.2)+1


Ich würde das ganze aber gerne dynamisch halten ohne festen Grenzwert und ich weiß auch nicht ob das was ich da herausbekomme plausibel ist.

Danke euch im Voraus.

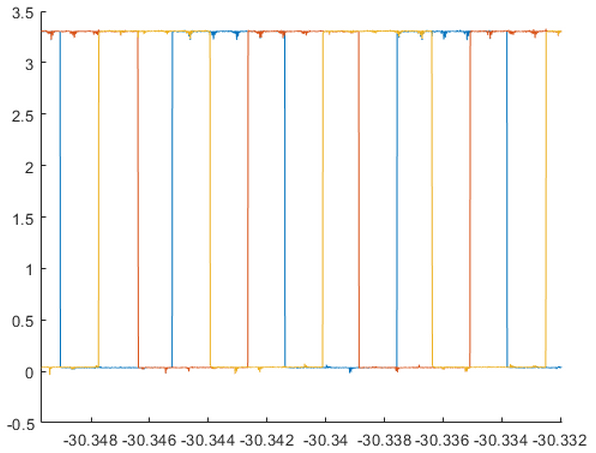

 Beschreibung:
Plot bestehend aus drei Rechtecksignalen.

Download
 Dateiname:  3_Rechtecksignale.png
 Dateigröße:  43.14 KB
 Heruntergeladen:  29 mal
Private Nachricht senden Benutzer-Profile anzeigen


JaSoIstEs
Themenstarter

Forum-Century

Forum-Century


Beiträge: 212
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 12.12.2018, 10:26     Titel:
  Antworten mit Zitat
So habe jetzt einen Weg gefunden die Flanken zu identifizieren.

Code:

t = HOffset+HResoltion:HResoltion:0;

figure
hold all
plot(t, Hall_1)
plot(t, Hall_2)
plot(t, Hall_3)

posFlankHall_1 = find(diff(Hall_1)>0)+1;
negFlankHall_1 = find(diff(Hall_1)<0)+1;



Jetzt fehlt mir nur noch die Möglichkeit die gefundene Flanke mit der dazugehörigen Zeit als Paar zu speichern.
